Устройство для учета массы мерных длин крупносортного проката

Устройство для учета массы мерных длин крупносортного проката

Иллюстрации

Показать все

Реферат



Изобретение относится к массоизмерительной технике, в частности к устройствам, в которых масса определяется путем расчетов. Цель изобретения - расширение области использования за счет обеспечения раздельного учета массы по мерным длинам проката. От генератора I через делитель 3 в счетчик 4 поступают калиброванные по времени пачки импульсов , itx количество зависит от коэффициента деления делителя 3. Пере ключение выходов коммутатора 6 производится при получении информации о длине проката от измерителя 10 длиш: и вычислении мерных длин в блоке 9 расчета. Когда длина отрезаемой части раската становится равной одной из мерных длин, с блока , 13 контроля положения переднего конца раската поступает информация в блок 2 сравнения, где сравнивается с содержимым счетчика 4. При совпадении кода поступает сигнал на узел 7 управления пилами. 1 ил. (О С г с ю с О) ел ;о

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (29) (22) (52) 4 G 01 G 9/00

Ф

ВСЕСОВ311 "nn

1 ! ц

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ +12Й НОМИТЕТ СССР

f% ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТИРЫТИЙ 21} 3703104/24-10 {22) 20.02.84 (46) 07.03.86. Бюл. Ф 9 (71) Научно-исследовательский и опытно-конструкторский институт автоматизации черной металлургии (72) В.Я.Ко(яик, А.Н.Гаврилюк, А.В.Клименко и Я.K.Áîãóñëàâñêèé (53) б81. 2б9 (088. 8) (56) Авторское свидетельство СССР

Ф 717551, кл. 6 Ol G 9/00, 1977.

Авторское свидетельство СССР

У 1081421, кл. G 01 G 9/00,1983., 54) УСТРОЙСТВО ДЛЯ УЧЕТА 2(АССЫ МЕРHHX ДЛИН КРУПНОСОРТНОГО ПРОКАТА (57) Изобретение относится к массоизмерительной технике, в частности к устройствам, в которых масса определяется путем расчетов. Цель изобретения — расширение области использования за счет обеспечения раздельного учета массы по мерным длинам проката. От генератора I через делитель 3 в счетчик 4 поступают калиброванные по времени пачки импульсов, их количество зависит от коэффициента деления делителя 3. Пере-. ключение выходов коммутатора б производится при получении информации о длине проката от измерителя 10 длин(. и вычислении мерных длин в блоке 9 расчета. Когда длина отрезаемой части раската становится равной одной из мерных длин, с блока

13 контроля положения переднего конQ ца раската поступает информация в ® блок 2 сравнения, где сравнивается с содержимым счетчика 4. При совпадении кода поступает сигнал на узел 7 управления пилами. 1 ил.

1 12

Изобретение относится к весоизмерительной технике, в частности к устройствам, в которых нес определяется путем расчетов.

Цель изобретения — расширение области использования за счет обеспечения раздельного учета массы по мерным длинам проката.

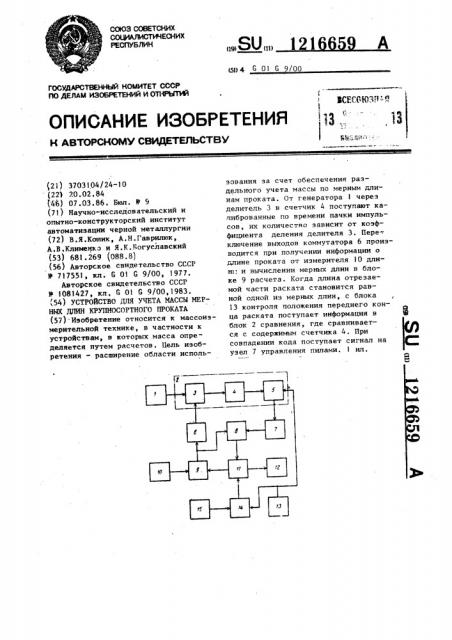

На чертеже показана функциональная блок-схема устройства.

Устройство содержит генератор 1 импульсов, подключенный к блоку 2 сравнения, который состоит из после-довательно соединенных делителя 3, счетчика 4 импульсов и узла 5 сравнения. К второму входу делителя 3, подсоединен коммутатор 6. Выход узла

5 сравнения связан с входом узла 7 управления. пилами горячей резки, выход которого соединен с первым входом дешифратора 8. Блок 9 расчета мерных длин по первому входу связан с измерителем 10 длины,а по второму — c вторым выходом сумматора 11, первый выход которого подключен к индикатору 12. Выход блока 9 расчета мерных длин подсоединен к входу коммутатора 6 и второму входу дешифратора 8, выход которого соединен с первым входом сумматора 11. Выход блока 13 контроля положения переднего конца раската подключен к второму входу узла 5 сравнения и первому входу умножителя 14, второй вход которого связан с задатчиком 15 массы одного погонного метра проката, а выход — с вторым входом сумматора

11.

Устройство работает следующим образом.

От генератора 1 через делитель 3 в счетчик 4 поступают калиброванные по времени пачки импульсон.

Количество импульсов, занесенных в счетчик, зависит от коэффициента деления делителя 3, значение . которого изменяется s зависимости того, какой выход блока 9 расчета мерных длин подключен через коммутатор к делителю 3.

Переключение выходов коммутатора 6 производится при получении информации о длине проката от измерителя IO длины и вычисления мерньп; длин в блоке 9 расчета мерных длин. В соответствии с раскроем каждой полосы к делителю З.через

16659 коммутатор б подключаются только те выходы, которые соответствуют мерным

I длинам, на которые режется данный раскат.

При прохождении раската мимо пил горячей резки включается блок 13 контроля положения переднего конца раската. Когда длина отрезаемой части раската станет равной одной нэ мерных длин, с блока 13 контроля положение переднего конца раската поступает информация о длине в блок 2 сравнения, где сравнивается с содержимым счетчика 4. При совпадении кода с блока 13 контроля положения переднего конца и-кода счетчика 4 поступает разрешающий сигнал на узел 7 управления пилами.

При нключенин пилы выдается сигнал на дешифратор 8, которым выбирается соответстнующий канал н сумматоре 11 для занесения туда информации о массе отрезаемой мерной длины, которая определяется н умножителе 14 путем умножения длины на массу одного погонного метра, задаваемого задатчиком 15.

Таким образом, в сумматоре 11 производится раздельный учет. продукции по мерным девинам. Учетные значения высвечиваются на индикаторе

12. При выполнении задания по какому-либо размеру от сумматора на блок расчета мерных длин поступает запрещающий сигнал, по которому эта мерная длина исключается иэ программы раскроя. формуля изобретения

Устройство для учета массы мерных длин крупносортного проката, содержащее генератор импульсов, подключенный к блоку сравнения, выполненному в виде последовательно соединенных делителя, счетчика и узла сравнения, коммутатор, выход которого под-. ключен к входу делителя блока сравнения, дешифратор, выходом подключенный к первому входу сумматора, к второму входу которого подключен выход умно .чтеля, соединенного первым входом с эадатчиком массы одного погонного метра проката, н измеритель длины, о т л и ч а ю щ. е е с я тем, что, с целью расширения области использо вания за счет обеспечения раздельного учета массы по мерным длинам проката, в него введены блок
