Реферат



Изобретение может быть использовано для построения сигнализаторов превышения заданного уровня температуры . Цель изобретения - увеличение надежности термореле. При повьппении температуры окружающей среды биметаллическая пластина прогибается, и фиксатор освобождает скобу, закрепленную на постоянном магните. Под действием пружины ПОСТОЯННЕЙ магнит совершает колебательное движение относи 1 ельно полюсов П-образног о магнитопровода, наводя в его обмотке ЭДС, служащую сигналом о превышении температуры окр ающей среды. 1 з.п. ф-лы, 1 ил. (Л с

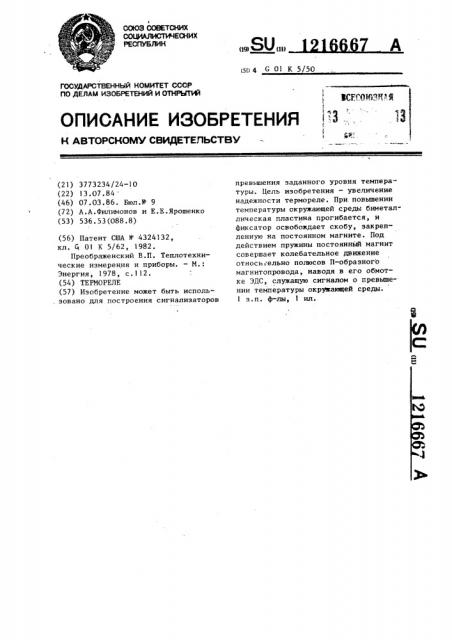

СОЮЗ СОВЕТСНИХ

М,И Л

РЕСПУБЛИК (1% (ll) (5114 G 01 К 5/50

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3773234/24-10 (22) 13.07.84 (46) 07.03.86. Бюл.Ф 9 (72) А.А.Филимонов и Е.Е.Ярошенко (53) 536.53(088.8) (56) Патент США Ф 4324132, кл. С 01 К 5/62, 1982.

Преображенский В.П. Теплотехнические измерения и приборы. — М.:

Энергия, 1978, с ° 112. (54) ТЕРИОРЕЛЕ (57) Изобретение может быть использовано для построения сигнализаторов превышения заданного уровня температуры. Цель изобретения — увеличение надежности термореле. При повышении температуры окружающей среды биметаллическая пластина прогибается, и фиксатор освобождает скобу, закрепленную на постоянном магните. Под действием пружины постоянный магнит совершает колебательное движение относительно полюсов П-образного магнитопровода, наводя в его обмотке ЭДС, служащую сигналом о превыше-нии температуры окружающей среды.

1 з.п. ф-лы, 1 ил.

1216667

1О

j7 $

Изобретение относится к контролю гемпературы окружающей атмосферы и может быть использовано для построения сигнализаторов превышения saданного уровня температуры,в частности, в термореле.

Цель изобретения — повышение надежности термореле, и регулирование температуры срабатывания.

На чертеже представлено термореле, общий вид в иэометрии.

Термореле содержит корпус 1, установленный на корпусе 1 держатель 2, закрепленную одним концом на держателе 2 бимечаллическую пластину 3 и связанное с корпусом 1 и биметаллической пластиной 3 устройство формирования выходного сигнала термореле, выполненное в виде

П-образного магнитопровода 4 с обмоткой 5 и постоянного стержневого магнита 6, полосы которого расположены с зазором относительно торцов

П-образного магнитопровода 4, при этом П-образный магнитопровод 4 закреплен на корпусе жестко, а постоянный магнит 6 связан с корпусом I плоской пружиной 7 и с биметаллической пластиной 3 через спусковое устройство, образованное закрепленной на постоянном магните 6 скобой

8 и размещенным на биметаллической пластине 3 фиксатором 9.

Кроме того, термореле =íàáæåíî оптическим устройством, ппала IO которого нанесена на корпусе I a подвижный индекс 11 — на держателе

2, при этом держатель 2 установлен на корпусе с возможностью поворота относительно оси 12. В термореле может быть установлен юстировочный винт 13, направление перемещения которого перпендикулярно .плоскости биметаллической пластины 3, и пружина 14, поджимающая держатель 2 к юстировочном винту 13.

Термореле работает следуюшим образом.

При повышении температуры окружающей среды биметаллическая пласти на 3 прогибается и фиксатор 9 освобождает скобу 8, при этом под действием пружины 7 постоянный магнит

6 совершает колебательное движение относительно полюсов П -образного магнитопровода 4, наводя в обмотке

5 последнего ЗДС, которая может служить сигналом о превышении температуры окружающей среды заданной, например, в генератор (Г) и далее через эфир на приемник (П).

Настройка термореле на заданную температуру осуществляется с помощью отсчетного устройства, шкала 10 которого отградуирована в единицах температуры, путем поворота держателя 2 вокруг оси 12. Точная подстройка осуществляется с помощью юстировочиого винта 13. формула из обретения

1.Термореле, содержащее корпус, установленный на корпусе держатель, закрепленную одним концом на держа-, теле биметаллическую пластину и связанное с корпусом и биметаллической пластиной устройство формирования выходного сигнала, о т л и ч аю щ е е с я тем, что, с целью повышения надежности, устройство формирования выходного сигнала выполнено в виде П -образного магнитопровода с с о >моткой и постоянного стержневого магнита, полосы которого расположены с зазором относительно торцов П -образного магнитопровода, при этом

П-образный магнитопровод закреплен на корпусе жестко, а постоянный магнит связан с корпусом плоской пружиной и с биметаллической пластиной через спусковое устройство, образованное закрепленной на постоянном магните скобой и размещенным на бим таллической пластине фиксатором.

2 . Теркэреле по п.1, о т л и ч а ю щ е е с я тем, что, с целью регу" лирования температуры срабатывания, оно снабжено отсчетным устройством, шкала которого нанесена на корпусе, а подвижный индекс — на держателе, при этом держатель установлен на корпусе с возможностью поворота.

Заказ 994/52

Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", r.Óæãîðîä, ул.Проектная,4

Составитель В.Тарасов

Редактор И.Дербак Техред А.Бабинец Корректор О.Луговая
