Устройство для измерения низких температур

Устройство для измерения низких температур

Иллюстрации

Показать все

Реферат



Изобретение относится к области низкотемпературной термометрии и может быть примерно в малогабаритных криозлектронных устройствах для измерения температуры тонких диэлектрических пленок. Цель изобретения - повышение чувствительности устройства в области криогенных температур. Термочувствительный элемент (ТЭ) 1 находится в тепловом контакте с последующим образцом и при отсутствии магнитного поля (мл) является сверхпроводящим . Генератор 5 развертки, воздействуя через ключ 4 на управляемый источник 6 тока, непрерьшно увеличивает индукцию Mil, создаваемого системой электромагнитов 7 в зоне расположения ТЭ 1. В момент перехода ТЭ 1 в сверхпроводящее состояние скачек напряжения, который через формирователь 3 импульсов поступает на вход ключа 4, прекращает увеличение иидукщш МП. Температура ТЭ I определяется по величине МП, получаемой измерителем 9 магнитной шодукции. 1 ил. i СЛ ts5 С5 Oi О)

СО10Э СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 1. G 01 К 7 6

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«\

° ««

° °

ГОСУДАРСТНЕННЫЙ КОМИТЕТ СССР, ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2I) 3794863/24-10 (22) 28.09.84 (46) 07.03.86. Бюл. Р 9 (71) Куйбышевский ордена Трудового

Красного Знамени авиационный институт им. акад. С.П.Королева (72) М.А.Арутюнян, H.È.Ìoëîòîâà и Н.К.Кузнецова (53) 536.53(088.8) (56) АВТорсКое; свидетельство СССР

И - 8514325, кл. G Ol К 7/16, 1979.

Вепшек Я. Измерение низких температур электрическими методами. N.: Энергия, 1980, с. 151, .рис. 10.1. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ НИЗКИХ ТЕМПЕРАТУР (57) Изобретение относится к области низкотемпературной термометрии и может быть примерно в малогабаритных криозлектронных устройствах для измерения температуры тонких

„„SU„„1216676 диэлектрических пленок. Цель изобретения — повышение чувствительности устройства в области криогенных температур. Термочувствительпый элемент (T3) 1 находится в тепловом контакте с последующим образцом и при отсутствии магнитного поля (МП1 является сверхпроводящим. Генератор 5 развертки, воздействуя через ключ 4 на управляемый источник 6 тока, непрерывно увеличивает индукцию МП, создаваемого системой электромагнитов

7 в зоне расположения ТЭ 1. В момент перехода ТЭ 1 в сверхпроводящее состояние скачек напряжения, который через формирователь 3 импульсов поступает на вход ключа 4, прекращает увеличение индукции МП.

Температура ТЭ l определяется по величине МП, получаемой измерителем 9 магнитной шщукции. 1 ил.

1216676

Составитель Н.Макаров

Техред С.Мигунова Корректор С.Черни

Редактор В.Иванова

Заказ 996/53

Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Ф

Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4

Изобретение относится к области низкотемпературной термометрии и может быть применено в малогабаритных криоэлектронных устройствах для измерения температуры тонких диэлектрических пленок.

Целью изобретения является повышение чувствительности устройства в области криогенных температур.

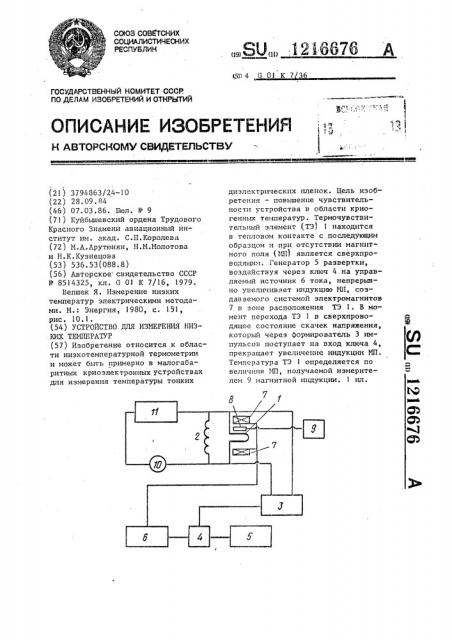

На чертеже показана структурная схема устройства.

Устройство содержит термочувСтвительный элемент 1, выполненный из сверхпроводящего материала, катушку 2 индуктивности:, включенную параллельно термочувствительному элементу 1, подключенный к ним формирователь 3 импульсов, выход которого соединен с управляющим входом ключа 4, сигналный вход которого подключен к генератору

5 развертки, а выход — к управляющему источнику 6 тока, соединенному с системой электромагнитов 7, внутри которой размещен термочувствительиый элемент 1 и чувствительный элемент 8, измеритель 9 магнитной индукции. Термочувствительный элемент 1 через измеритель 10 подключен к источнику 11 тока.

Термочувствительный элемент 1, выполненный из сверхпроводящего в исследуемой диапазоне температур материала, имеет форму проволоки диаметром 50-100 мк, или пленки толщиной 5-10 мк, Устройство работает следующим образом.

Термочувствительный элемент 1 находится в тепловом контакте с исследуемым образцом и при отсутствии магнитного поля является сверхпроводящим. Генератор 5 развертки, воздействуя через ключ 4 на управляемый источник 6 тока, непрерывно увеличивает индукцию магнитного поля, создаваемого системой электро-, магнитов 7 в зоне расположения тсрмочувствительного элемента 1. В мо5 мент перехода термочувствительного элемента 1 в .сверхпроводящее состояние скачок напряжения через формирователь 3 импульсов поступает на вход ключа 4, прекращая дальнейшее увеличение индукции магнитного поля. Температура термочувствительНОГО элемента определяется по величине магнитного поля, получаемой измерителем 9 магнитной индукции. !

Формула изобретения

Устройство для измерения низких температур, содержащее термочувст2Р вительный элемент, подключенный через измеритель к источнику тока, отличающееся тем, что, с целью повышения чувствительности в области криогенных температур, 25 в него введены управляемый источник тока, ключ, система развертки напряжения, формирователь импульсов, измеритель магнитной индукции с чувствительным элементом, а также

3р система электромагнитов и катушки индуктивности, включенная параллельс но термочувствительному элементу, выполненному из сверхпроводящего материала, выводы которого соединены с входом формирователя импульсов, выход которого подключен к управляющему входу ключа, сигнальный вход которого подключен к генератору развертки, а выход — к уп4р равляемому источнику тока, соединенному с системой электромагнитов, внутри которой размещены термочувствительный элемент и чувствительный элемент измерителя магнитной индукциие
