Автомобильная фара
Иллюстрации
Реферат
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУбЛИК (19) (11) (51) 4 F 21 M 3/00 3/14
g р(ъ; p(ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Щ с J Д
Н IlATEHTY
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2702251/24-12 (22) 26.12 ° 78 (31) 7739642 (32) 29.12.77 (33) FR (46) 07.03.86. Бюл. N- 9 (71) Сиби Прожектер (ГК) (72) Эктор Фратти (FR) (53) 628.932(088.8) (56) Патент Франции N - 2040584, кл. F 21 M 3/00, 1971. (54)(57) 1. АВТОМОБИЛЬНАЯ ФАРА, содержащая источник света с экраном для формирования границы среза пучка ближнего света, рассеиватель и отражатель с нерабочей .зоной на его
Ф поверхности и центральным круглым отверстием для размещения источника света, отличающаяся тем, что, с целью улучшения теплового режима рассеивателя путем исключения из пучка ближнего света лучей, пересекающих оптическую ось фары на участке между источником света и рассеивателем, нерабочая зона расположена на части поверхности отражателя, участвующей в формировании пучка ближнего света, имеет форму кольцевого сектора, примыкающего к его центральному отверстию.
2. Фара по п. 1, о т л и ч а ю— щ а я с я тем, что рабочая -зона имеет покрытие из неотражающего материала °
3. Фара по п. 1, о т л и ч а ю— щ а я с я тем, что отражатель снаб217266 жен экраном для создания нерабочей зоны отражателя, 4. Фара по и. 3, о т л и ч а ю— щ а я с я тем, что экран выполнен из металла и контактирует с поверхностью отражателя.
15
Изобретение относится к светотехнике, в частности к конструкции автомобильной фары, и может быть использовано в системах лобового освещения транспортных средств.
Целью изобретения является улучшение теплового режима рассеивателя путем исключения из пучка ближнего света лучей, пересекающих оптическую ось фары на участке между источником света и рассеивателем.

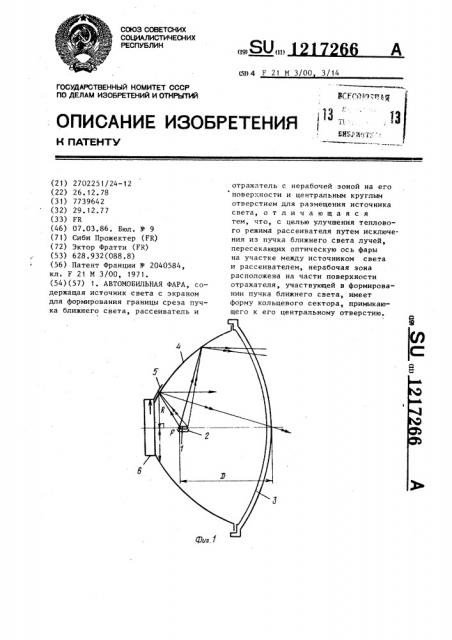

На фиг. 1 изображена автомобильная фара, вертикальное сечение, на фиг. 2 — фара с экраном, горизон" тальное сечение; на фиг. 3 — отражатель, внд по оптической оси", на фиг. 4 - график зависимости размера зоны от расстояния между фокусом и рассеивателем.
Автомобильная фара содержит источник 1 света с экраном 2 для формирования границы среза пучка ближнего света, рассеиватель 3 и отражатель 4 с нерабочей зоной 5 на его поверхности и центральным круглым, отверстием 6 для размещения источника 1 света. Нерабочая зона 5 располо" жена на части поверхности отражателя 4, участвующей в формировании пучка ближнего света, и имеет форму кольцевого сектора, примыкающего к его центральному отверстию 6 с максимальным радиальным размером 0 определяемам из условия исключения из пучка ближнего света лучей, пересекакар х оптическую ось фары на участке между источником света и рассеивателем по зависимости, приведенной на фиг. 4, где 3 — расстояние от фокуса отражателя до
-рассеивателя, F — величина фокусного расстояния отражателя. Нерабочая зона 5 отражателя 4 имеет покрытие из неотражающего материала.
Отражатель 4 может быть снабжен экраном 7 для создания нерабочей зоны 5 отражателя. при этом экран выполнен из металла и контактирует с поверхностью отражателя.
Фара работает следующим образом.
В режиме работы фары "Ближний свет излучение от источника 1 света, попадая на отражатель 4, отражается в виде сходящегося пучка. При этом зона 5 отражателя 4, примыкающая непосредственно к центральному круглому отверстию 6 и имеющая радиальный размер К, определяет поток излучения, в наибольшей степени влияющий на нагрев рассеивателя 3.
В связи с этим, выполнение ее нерабочей, т.е. покрытой неотражающим покрытием или экранированной специальным экраном 7, улучшает тепло,вой режим рассеивателя путем исключения из потока излучения лучей, пересекающихся на оптической оси фары на участке между источником l света и рассеивателем 3.
При этом в случае сохранения отражающих свойств отражателя или неэкранирования небольших участков зоны, примыкающих непосредственно к границам среза пучка ближнего света и влияющих на нормируемую освещенность, светотехнические характеристики фары остаются практически неизменными при существенном улучшении теплового режима.
1217266
Риа. Г
g мм
Л
Л, Ю
Ж
ZED
2ГЛ
