Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1217278 (504 А 01 С 7/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1 3

1jik . - .

Ю 3

ЬР 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ (2 1) 3752654/30-15 (22) 19.06.84 (46) 15.03.86. Бюл. № 10 (71) Белорусский научно-исследовательский институт лесного хозяйства (72) В. Б. Гедых (53) 631.33.3 (088.8) (56) Авторское свидетельство СССР № 233324, кл. А 01 С 7/04, 1965.

Авторское свидетельство СССР № 906416, кл. А 01 С 7/04, 1980. (54) (57) 1. УСТРОЙСТВО ДЛЯ ВЫСЕВА

СЕМЯН, содержащее бункер для жидкостносеменной смеси с отверстием в нижней части корпуса, в котором размещен дозатор в виде приводного золотника с кольцевой проточкой с входным и выходным отверстиями, разнесенными на величину хода золотника, отличающееся тем, что, с целью упрощения конструкции и повышения равномерности высева семян лесных и болотных ягодников путем улучшения их дозирования, отверстие в корпусе выполнено тупиковым и сообщено каналом с бункером, а напротив выходного отверстия золотника расположена проточка для сообщения канала с отверстием в корпусе.

2. Устройство по п. 1, отличающееся тем, что на входном отверстии канала в бункере установлен мелкоячеистый фильтр, а в нижней части бункера, выше входного отверстия канала, имеется откидной мелкоячеистый фильтр.

3. Устройство по пп. 1 и 2, отличающееся тем, что профиль кольцевой проточки золотника выполнен полукруглым.

1217278

Изобретение относится к сельскохозяйственному машиностроению и предназначено преимущественно для ручного высева мелких семян лесных и болотных ягодников семейства брусничных (голубики, черники, брусники, клюквы и др.).

Целью изобретения является упрощение конструкции и повышение равномерности высева семян лесных и болотных ягодников путем улучшения их дозирования.

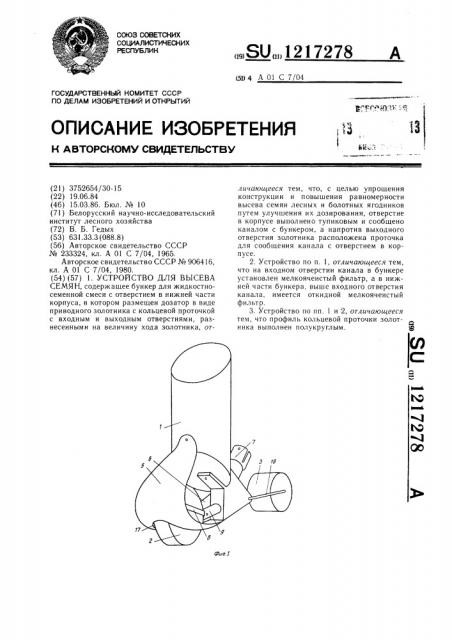

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — положение дозатора в виде поршня-золотника в момент заполнения кольцевой проточки семенами; на фиг. 3 — положение поршня-золотника и направления тока воды во время транспортирования семян к выходному отверстию; на фиг. 4 — то же, в момент освобождения кольцевой проточки от семян, т. е. во время высева.

Устройство содержит бункер 1 для жидкостно-семенной смеси, вращающийся на жестко закрепленной оси, опорноведущий каток 2, свободно подвешенный прикатывающий каток 3, туликовое отверстие 4 в нижней части корпуса, лыжеобразный щиток 5, смонтированные на раме 6 с втулкой 7. Опорноведущий каток 2 сочленен шатуном 8 с дозатором в виде поршня-золотника 9, имеющим кольцевую проточку полукруглого профиля

10 и перемещающимся возвратно-поступательно в тупиковом отверстии 4, сообщающимся с бункером 1 длинным изогнутым под прямым углом обводным каналом 11, который также соединен с отверстием 4 проточкой 12. Обводной канал 11 и проточка 12 сообщаются с бункером 1 через малый мелкоячеистый фильтр 13, установленный на входе канала. Обводной канал 11 начинается в верхней части тупикового конца отверстия 4 и продолжается, принимая в своей средней части прямоточный канал проточки 12, и далее до входа через фильтр 13 в дно бункера вблизи входного отверстия дозатора 14. Проточка 12 начинается в середине обводного канала 11 и опускается вертикально до соединения ее с отверстием 4 над выходным отверстием 15. Длина головки поршня-золотника 9 от переднего торца до кольцевой проточки 10 равна длине тупикового отрезка отверстия 4 до выходного отверстия 15 и длине хода поршня-золотника. Входное отверстие 14 продольно смещено относительно выходного отверстия 15 на величину хода поршня-золотника 9. B лыжеобразном щитке 5 имеется прорезь 17 для опорноведущего катка 2. Прикатывающий каток 3 свободно подвешен к камере 4 на скобе 18. В нижней части бункера 1 над входным отверстием 14 и несколько выше малого мелкоячеистого фильтра 13 помещен большой откидной мелкоячеистый фильтр 16.

Устройство работает следующим образом.

Увлажненные семена помещают в нижнюю часть бункера 1 под большой откидной мелкоячеистый фильтр 16, опускают его и

55 наполняют бункер водой. При прокатывании устройства по засеваемой площади жидкостно-семенная смесь из бункера 1 истекает через входное отверстие 14 в кольцевую проточку 10 и затем через выходное отверстие 15 на поверхность почвы. Качение опорноведу щего катка 2 и ритмичные движения кинематически с ним связанного поршня-золотника 9 обеспечивают дозирование и выбрасывание семян током воды, поступающей из бункера через малый мелкоячеистый фильтр 13, переднюю часть обводного канала 11 и через проточку 12 в выходное отверстие 15, после чего семена вдавливаются в грунт идущим сзади прикатывающим катком 3.

Вращение опорноведущего катка 2 шатуном 8 преобразуется в возвратно-поступательное движение поршня-золотника 9, кольцевая проточка 10 которого поочередно совмещается с входным отверстием 14 и выходным отверстием 15. Вследствие этого сначала происходит заполнение кольцевой проточки

10 семенами (фиг. 2), затем отдепение торцовыми отсечками кольцевой проточки 10 порции семян от запаса семян на дне бункера и транспортирование семян назад (фиг. 3) в крайнее заднее (на чертеже правое) положение до освобождения кольцевой проточки 10 от семян током воды, поступающей из бункера через фильтр 13, переднюю часть обводного канала 11 и проточку 12 в выходное отверстие 15 (фиг. 4). Заполнение кольцевой проточки 10 семенами (фиг. 2) происходит в крайнем переднем положении (на чертеже левом) поршня-золотника 9, когда

его скорость наименьшая и кольцевая проточка 10 оказывается под входным отверстием 14, при этом обводной канал 11 сообщает тупиковое отверстие 4 с бункером 1, а проточка 12 и выходное отверстие 15 изолированы. Во время транспортирования порции семян к выходному отверстию 15, т. е. при движении поршня-золотника 9 назад он выталкивает воду из тупикового отверстия 4 через обводной канал 11 и малый мелкоячеистый фильтр 13 в нижнюю часть бункера у входного отверстия 14, т. е. в место возможного сводообразования или засорения, локально перемешивая посевной материал.

Излишнее взмучивание и всплывание семян не допускает большой откидной мелкоячеистый фильтр 16.

В конце заднего хода (в крайнем правом положении или в задней мертвой точке) поршня-золотника 9 его головой перекрывается обводной канал 11 и кольцевая проточка 10 оказывается в створе проточки 12 и выходного отверстия 15, куда самотеком под напором столба жидкостно-семенной смеси устремляется вода из бункера через малый мелкоячеистый фильтр 13 (не пропускающий семена), вымывая семена из кольцевой проточки 10 в выходное отверстие 15 и обеспечивая равномерность и регулярность высева.

1217278

15 фиа2

Составитель В. Голенищев

Техред И. Верес Корректор А. Зимокосов

Тираж 679 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор К: Волощук

3aказ 1018/1

Скорость движения поршня-золотника 9 и расстояние между соседними посевными местами в строчке задается размерами опорноведущего катка 2.

Использование в устройстве тупикового отверстия, сообщающегося с бункером, перепускающими воду каналами (обводным и проточкой) через малый мелкоячеистый фильтр, установленный на их входе в нижнюю часть бункера, улучшает дозирование и обеспечивает равномерность высева мелких семян дикорастущих ягодников без источника сжатого воздуха, что значительно облегчает и упрощает устройство, позволяет использовать его в болотных и лесных условиях.

Сменный поршень-золотник с разными по величине кольцевыми проточками позволяет значительно сократить норму высева дефицитных семян лесных и болотных ягодников, а минимальное количество семян в посевном месте благоприятно для вырастающих из семян растений, равномерно размещаемых по площади и не угнетающих рост и развитие друг друга. Полукруглый профиль кольцевой проточки облегчает перемещение и вымывание из нее семян. Применение большого от10 кидного мелкоячеистого фильтра препятствует всплыванию семян от толчков, что улучшает дозирование и предотвращает пропуски при высеве. Лыжеобразный щиток допускает скольжение устройства по топким местам, защищает приводной механизм от загрязнения.
