Намоточное устройство гибких трубопроводов

Намоточное устройство гибких трубопроводов

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) 01) (51) 4 А 01 G 25 02.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1 ) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

I (61) 1)69568 (21) 3757964/30-15 (22) 29.06.84 (46) !5.03.86. Бюл. В 10 (» ) Среднеазиатский ордена Трудового

Красного Знамени научно-исследовательский институт механизации и электрификации сельского хозяйства (72) Г.И.Рудаков и З.Х.Туймурадов (53) 631.374 .1(088.8) (5e) Авторское свидетельство СССР

У 1169568, кл . А О 1 G 25/02, 1983. (54)(57) НАМОТОЧНОЕ УСТРОЙСТВО ГИБКИХ

ТРУБОПРОВОДОВ по авт.св. СССР

Р 1169568, о т л и ч а ю щ е е с я тем, что, с целью уменьшения повреждения гибкого трубопровода при намотке на катушку путем уменьшения трения между стенками трубопровода и приспособлением для расправления его в ленту, устройство снабжено направляющим вальцом, установленным перед накопительной катушкой и параллельно ее оси и двуплечим поводком, шарнир которого расположен на линии окружности направляющего вальца, при этом сжимающие вал вальцы закреплены на раме посредством . поводка, свободный конец которого снабжен противовесом. 2

Изобретение относится к сельскому хозяйству, в частности к оросительной технике сельскохозяйственных культур с помощью гибких трубопроводов.

Цель изобретения — уменьшение повреждений гибкого трубопровода при намотке на катушку путем уменьшения трения между трубопроводом и приспособлением для расправления его в ленту..

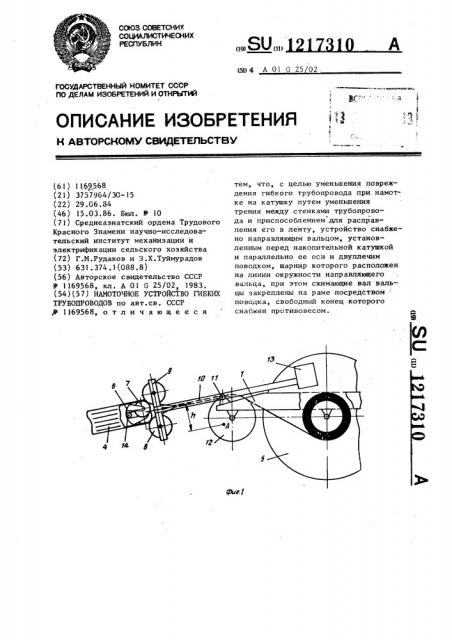

На фиг.I изображено намоточное устройство, вид сбоку; на фиг.2— то же, вид сверху при горизонталь ном расположении поводка.

Намоточное устройство навешено на энергетическое средство и состоит из равы 1 с закрепленным на ней приводом 2, на валу которого установлены тросолебедочный механизм 3 для вытаскивания гибкого трубопровода 4 с поля и накопительная катушка 5 для его намотки. Внутри трубопровода 4 размещен наконечник-обтекатель 6 с обрезиненными опорными роликами 7, которые перекатываются по сжимающим вальцам 8, расположенным вне трубопровода 4 и ,установленным на оси 9. Ось 9 прикреплена к поводку !О, шарнир !l которого расположен на линии окружности направляющего вальца 12, установленного перед накопительной катушкой 5 параллельно ее оси.

На противоположном от сжимающих вальцов 8 плече поводка 10 установлен противовес 13. Для расправления тру17310 2 бопронода 4 в плоскую ленту к наконечнику-обтекателю 6 прикреплены стержни-расправители 14, ветви которых проходят между сжимающими валь5 цами 8, Устройство работает следующим образом.

С помощью тросолебедочного механизма 3 трубопровод 4 подтягивают к накопительной катушке 5, затем наконечник-обтекатель 6 с закрепленными на нем опорными роликами 8 и стер.жнями-расправителями 14 заправляют внутрь трубопровода 4 и пропус1$ кают трубопровод 4 со стержнямирасправителями 14 между сжимающими вальцами 8 и установленными до упора опорными роликами 7. После этого конец трубопровода . 4 перебра20 сывают через направляющий валец 12 и закрепляют на накопительной катушке 5, после чего включают привод 2. Начинается намотка трубопровода 4, расправленного стержнями2 расправителями 14, на накопительную катушку 5 в виде плоской ленты. При этом силы трения, возникшие между трубопроводом 4 и наконечником-обтекателем 6 со стержнями-расправитеЗ0,лями 14, прижимают наконечник-обтекатель 6 опорными роликами 7 к сжимающим вальцам 8, которые, вращаясь, проводят трубопровод 4 и не пропускают наконечник-обтекатель 6, так как зазор между сжимающими валь35 цами 8 меньше опорной ширины роликов 7.

1 ч а r фон. 2

)ЩАДИ Заказ 1020/3 . Ти аж 679. Полпнсное
