№ 121732

Класс 5а, 142, СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. Т. Гусман и Р. А. Иоаннесян

ТУРБОБУР

Заявлено 27 октября !968 г. за 1Со 610557 22 в Комитет по тела»1 изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» X 16 за 1959 г.

Турбобуры для бурения скваж1ш, снабженные оуферной пружиной, известны.

Особенность описываемого турбобура состоит в том, что пружина установлена между соединительным переводником с конической резьбой и пакетом статоров, причем рабочее усилие пружины соответствует нагрузке, необходимой для удержания статоров турбины в монолитном состоянии. Такое устройство турбобура упро1цает его конструкцию и повышает работоспособность резьбовых соединений.

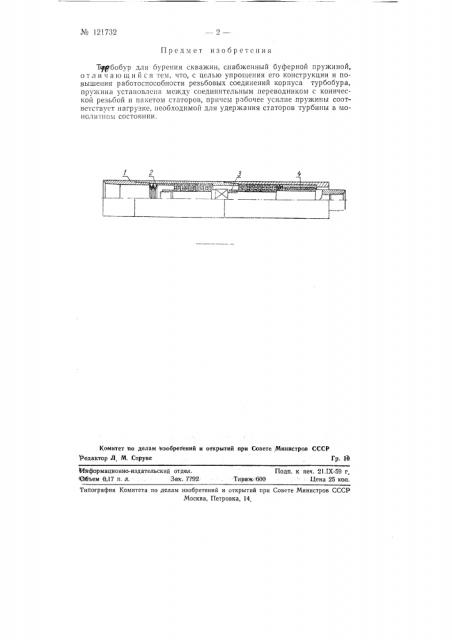

На чертеже изображена конструктивная схема описываемого турбоб ра.

Соединительный переводник1 (для секционного турбобура) или верхний (для одинарного) ввинчивается в корпус на конической резьбе конусностыо от 1/8 до 1/32 в зависимости от величины стенки корпуса до упора в торец. В корпусе над или под пакетом статоров размещается мощная пружина 2, рабочее усилие которой соответствует нагрузке, необходимой для удержания в монолитном состоянии статоров турбины (25 — 50 T). Пружина перед ввинчиванием переводника при помощи приспособления, представляющего собой винтовой или гидравлический домкрат, сжимается. Когда переводник ввернут, пружина отпускается и зажимает пакет статоров. При разборке турбобура после работы пружина предварительно стягивается, затем отвинчивается переводник.

Аналогичное крепление может быть выполнено на роторах турбины.

В этом случае роторная гайка 8 вворачивается на конической резьбе.

За счет введения нижней радиальной опоры 4 в корпус турбобура упрощается его,конструкция, так как устраняется запасная резьбовая деталь-ниппель.

Лга аПЗ

Предмет изобр етсния

Комитет по делам изобретений и открытий при Совете, Министров СССР

Редактор Л М..Струве Гр. 1д информационно-издательский отдел.

Объем 0,.17 п. л. Зак. 7792

Подп. к печ. 21.IX-59 г.

Тираж600 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14

Тщ бобур для бурения скважин, снабженный буферной пружиной, отличающийся тем, что, с целью упрощения его конструкции и повышения работоспособности резьбовых соединений корпуса турбобура, пружина установлена между соединительным переводником с конической резьоой H пакетом cTHTopoB, HpH ILilI рабочее уcH 7Не IIp) 2KHHbI сооТветствуст нагрузке. необходимой для удержания статоров турбины в монолитном состоянии.
