Устройство для предотвращения западания нижней челюсти и языка

Устройство для предотвращения западания нижней челюсти и языка

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) 1511 4 А 61 В 13/00, 17/24

c "" у

ВГР Р .":" -ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3682285/28-14 (22) 02.01.84 (46) 15.03.86. Бюл. У 10 (71) Ленинградский ордена Трудового

Красного Знамени научно-исследовательский нейрохирургический институт им.проф. А.А.Поленова (72) B.Ï.Раевский, А.М.Рафиков и Е.А.Чередниченко (53) 616-089.22(088.8) (56) Авторское свидетельство СССР

Ф 431868, кл. А 61 В 13/00, 1972, (54)(57) 1. УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ ЗАПАДЕНИЯ НИЖНЕЙ ЧЕЛЮСТИ И

ЯЗЫКА, содержащее внеротовые ветви в виде двух пластин, расположенные на их концах опорные элементы, винтовой механизм перемещения и фиксатор, о т л и ч а ю щ е е с я тем, что, с целью исключения травмирования языка, мягких тканей лица и полости рта и обеспечения физиологической подвижности языка, пластины установлены параллельно одна под другой с возможностью перемещения нижней пластины относительно верхней, опорные элементы выполнены по форме зубных дуг Ll-образного поперечного сечения для укрепления на зубах верхней и нижней челюстей, при этом опорные элементы расположены под тупым углом к горизонтальной оси пластин.

2, Устройство по п.I о т л и ч а ю щ е е с я тем, что внешние концы пластин отогнуты под прямым углом и имеют соосно расположенные сквозные отверстия для винтового механизма перемещения, при этом последний выполнен в виде опорного винта, а отверстие нижней пластины снабжено резьбой.

3. Устройство по п.1, о т л и ч а ю щ е е с я тем, что на верхней пластине вдоль оси выполнена прорезь с концевым отверстием для фиксатора, при этом фиксатор представляет собой цилиндр с проточкой, вмонтированный в нижнюю пластину.

ВНИИПИ Заказ 1022/5 Тираж 659 Подписное

Филиал ППП "Патент, r.ужгород, ул.Проектная, 4

Изобретение относится к медицинской технике, а именно к медицинским инструментам, используемым для предотвращения эападения нижней челюсти у больных, находящихся в тяжелом состоянии, в частности при проведении реанимационных мероприятий.

Целью изобретения является исключение травмирования языка, мягких тканей лица и полости рта и обеспечение физиологической подвижности языка.

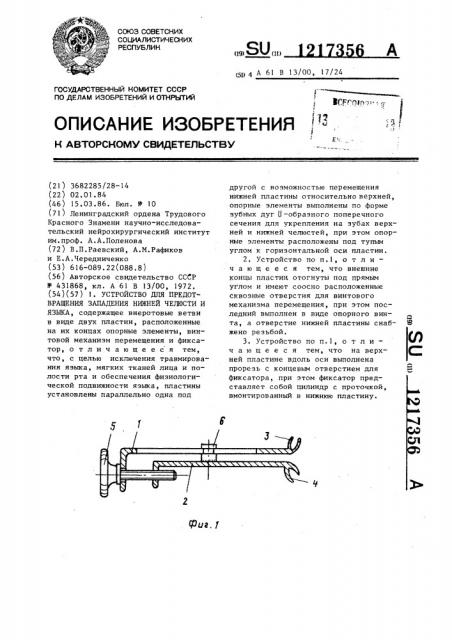

На фиг ° 1 представлено предлагаемое устройство, общий вид; на фиг.2— то же, вид сверху °

Предлагаемое устройство, изготовленное из нержавеющей стали, содержит внеротовые ветви в виде верхней

1 и нижней 2 пластин, расположенных параллельно одна другой с воэможностью перемещения нижней пластины относительно верхней, опорные элементы 3 и 4 в виде зубньгх дуг 11 -образного поперечного сечения для закрепления на зубах верхней и нижней челюстей, расположенные под тупым углом к горизонтальной оси. Внешние концы пластин отогнуты под прямым углом и имеют сквозные отверстия, предназначенные для винтового механизма перемещения нижней челюсти, выполненного в виде регулировочного винта 5.

При этом отверстие нижней пластины 2 снабжено резьбой для ввинчивания регулировочного винта 5, На чертежах представлен также фиксатор, выполненный в виде цилиндра 6 с проточкой и предназначенный для фиксации верхней 1 и нижней 2 пластин для чего на

) верхней пластине 1 выполнена фигурная прорезь 7 с концевыми отверстиями, расположенная вдоль продольной оси пластины, Верхняя пластина

17356

2 длиннее нижней пластины 2 и выступает на 5-8 см от губ больного.

Устройство работает следующим образом.

На 4-6 зубов верхней и нижней челюстей надевают опорные элементы 3 и 4 в виде зубных дуг 5 --образного попере"чного сечения так, чтобы они плотно охватывали зубы, после чего

10 их закрепляют на зубах с помощью быстрогвердеющей пластмассы или фосфат-цемента, Затем фиксатор 6 заводят в фигурную прорезь 7 и соединяют верхнюю 1 и нижнюю 2 пластины между

t5 собой. С помощью регулировочного винта 5, заведенного в отверстие внешнего конца верхней 1 и ввинченного в резьбовое отверстие нижней 2 пластины, осуществляют перемещение ниж20 ней челюсти относительно верхней до необходимого положения, обеспечивающего предотвращение западения нижней челюсти, а следовательно, и языка, который связан с ней своим корнем.

25 Для улучшения условий ухода за больным можно беэ затруднений временно разъединять челюсти больного, для чего вывинчивают регулировочный винт 5, выводят из фигурной прорези

Зо 7 фиксатор 6 и разъединяют верхнюю

1 и нижнюю 2 пластины.

Для того чтобы снять устройство, после вышеописанного разъединения верхней 1 и нижней 2 пластин с зубов верхней и нижней челюстей снимают опорные элементы 3 и 4, предварительно сняв закрепляющее их вещество.

Конструктивные особенности устройства позволяют улучшить условия ухода

4р за больным, в частности проведение питания через зонд, санацию полости рта и т.д., так как при необходимости можно временно разъединить челюсти больного.
