К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ тушащего состава из корпуса, взаимодействующий с механизмом запуска, отличающийся тем, что, с целью повышения безопасности пользования огнетушителем, газогенератор выполнен в виде по меньшей мере одного отрезка огнепроводного шнура, одним концом соединенного с механизмом запуска.

2. Огнетушитель по п. 1, отличающийся тем, что огнепроводный шнур размещен по спирали вдоль образующей внутренней поверхности корпуса.

3. Огнетушитель по п. 1, отличающийся тем, что огнепроводный шнур размещен в виде кольцевого жгута на дне корпуса.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

00 делАм изОБРетений и ОтнРытий (21 ) 37191 3!/29-1 2 (22) 14.02.84 (46) 15.03.86. Бюл. № 10 (71) Челябинский политехнический институт им. Ленинского комсомола (72) Ю. П. Болдов, В. П. Лебедев и Н. А. Марков (53) 66.069.83 (088.8) (56) Авторское свидетельство СССР № 848044, кл. А 62 С 13/22, 1979. (54) (57) 1. ПОРОШКОВЫЙ ОГНЕТУШИТЕЛЬ, содержащий полый корпус с огнетушащим составом и размещенный в корпусе газогенератор для вытеснения огне„„SU„„1217430 A

Ь) 3

4:ь О

12

Изобретение относится к противопожарной технике, в частности к конструкциям порошковых огнетушителей, используемых как в стационарных условиях, так и на транспортных средствах в любой отрасли народного хозяйства.

Цель изобретения — повышение безопасности пользования огнетушителем.

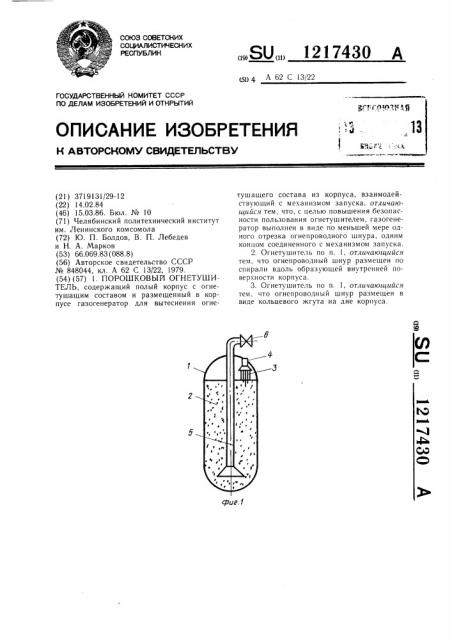

На фиг. I схематично изображен огне-! тушитель с газогенератором, выполненным из отрезков огнепроводного шнура; на фиг. 2 — то же, отрезок огнепроводного шнура размещен по спирали вдоль образующей внутренней поверхности корпуса огнетушителя; на фиг. 3 — то же, отрезок огнепроводного шнура размещен в виде кольцевого жгута на дне корпуса огнетушителя.

Порошковый огнетушитель содержит полый корпус 1 с огнетушащим составом 2 и размещенный в корпусе газогенератор для вытеснения огнетушащего состава из корпуса, выполненный в виде по меньшей мере, одного отрезка огнепроводного шнура 3, од17430 ним концом соединенного с механизмом запуска 4. Для выпуска огнетушащего состава служит сифонная трубка 5 с запорным устройством 6. Огнепроводный шнур 3 может быть размещен по спирали вдоль образующей внутренней поверхности корпуса 1 или размещен в виде кольцевого жгута на дне корпуса.

Огнетушитель работает следующим образом.

10 При срабатывании механизма запуска

4 в работу включается газогенератор, выполненный в виде огнепроводного шн„3. При горении огнепроводного шнура выделяется газ, повышающий давление в корпусе 1 or15 нетушителя. С увеличением давления непрерывно возрастает скорость горения и весовой секундный приход газа. Шнур догорает с наибольшей скоростью, соответствующей максимальному давлению в корпусе огнетушителя. При достижении рабочего дав20 ления в корпусе огнетушителя открывается запорное устройство б и огнегасительный порошок подается на очаг пожара.
