Устройство для тренировки пловцов-брассистов

Устройство для тренировки пловцов-брассистов

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСХИХ

РЕСПУБЛИХ (5D 4 А 63 В 69/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ ХОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТХРЫТИЙ (21) 3740397/28-12 (22) 15.05.84 (46) 15.03.86. Бюл. № 10 (71) Новолипецкий ордена Ленина металлургический комбинат им. Ю. В. Андропова (72) С. Ю. Бубнов (53) 685.648 (088.8) (56) Авторское свидетельство СССР № 1085608, кл. А 63 В 60/10, 1983. (54) (57) УСТРОИСТВО ДЛЯ ТРЕНИРОВКН ПЛОВЦОВ-БРАССИСТОВ, содержащее последовательно установленные на основании платформу для размещения пловva и средство для создания нагрузки на ноги, включающее два горизонтальных установленных под углом один к другому подпружиненных рычага с отверстиями на обращенных к платформе концах и установ,.Я0„„1217437 А ленные в отверстиях пальцы с упорами для ног. отличающееся тем, что, с целью повышения эффективности тренировки путем воспроизведения ее реальных условий, каждый рычаг имеет продольный паз, сообщающийся с отверстием под палец, при этом отверстие выполнено со смещением его оси относительно оси паза в сторону продольной оси устройства, пальцы упоров для ног установлены в отверстиях свободно и имеют лыски, образующие между собой острый угол, вершина которого обращена в противоположную от платформы сторону, причем меньший поперечный размер пальца равен ширине паза рычага, рычаги установлены на одной оси, последняя связана с основанием посредством пружины и установлена с возможностью поворота в продольной верти- Е кальной плоскости устройства.

1217437

Изобретение относится к cllopTó, в частности к устройства для тренировки пловцов, и может бь.ть использова,<о в качестве тренажера для обучения и тренировки Ilëoâцов-брассистов различной квалификации.

Цель изобретения — повышение эффективности тренировки.

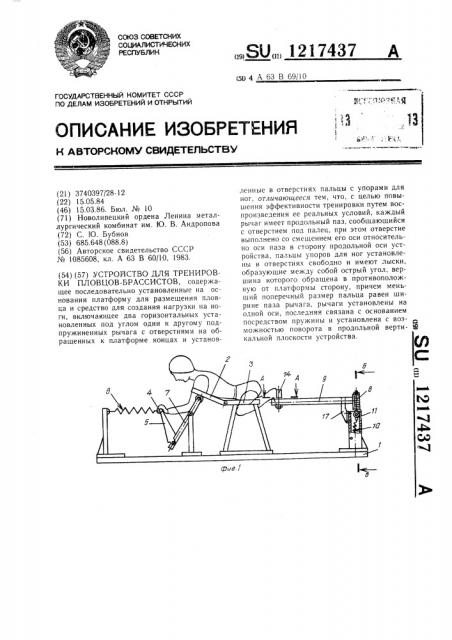

На фиг. 1 изображено устройство, вид сбоку (выполнение гребка руками — подтягивание ног); на фиг. 2 — то же (выполнение гребка ногами — вытягивание рук); на фиг. 3 — то же, вид сверху; на фиг. 4— разрез Л вЂ” Л на фиг. 1; на фи . 5 — разрез

Б — 5 на фиг. 1; на фиг. 6 — фрагмент Bhlполнения гребка ногами (разведение ног-перемещение упоров вдоль рычагов).

Устройство для тренировки пловцов-брассистов содержит смонтированную на основании 1 горизонтальную платформу для спортсмена, выполненную из передней 2 и задней

3 частей, расположенные перед платформой рукоятки 4, закрепленные на рычаге 5 и соединенные с основанием 1 упругим элементом (пружиной) 6.

Рычаг 5 шарнирно закреплен на двуплечем рычаге 7, меньшее плечо которого взаимодействует с передней частью 2 платформы. Устройство содержит средство для создания нагрузки на ноги, включающее два горизонтально установленных под углом один к другому подпружиненных пружиной 8 рычага 9 на подпружиненной пружиной 10 оси 11, которая установлена с возможностью поворота в продольной вертикальной плоскости устройства. Каждый из рычагов 9 снабжен продольным пазом 12, сообщающимся с отверстием 13, ось которого выполнена со смещением относительно оси паза в сторону продольной оси устройства. Рычаги 9 несут упоры для ног, состоящие из кронштейнов !4 с ремнями крепления стоп (не показаны), закрепленных на пальцах 15, которые свободно установлены в отверстиях 13.

Пальцы 15 имеют лыски 16, образующие между собой острый угол, вершина которого обращена в противоположную от платфорх ы сторону. Меньший поперечный размер а пальца 15 равен ширине в паза 12.

Основание 1 содержит также расположенный между рычагами 9 упор 17 клинообразной формы.

Устройство работает следующим образом.

СпортсмеH ложится так, чтобы нижняя часть живота упиралась на заднюю часть платформы 3, а грудь — на переднюю часть платформы 2. Ступни ног закрепляются в кронштейнах 14, колени при этом находятся в "îãíóòîì состоянии. Руками берется за ру коятки 4. Вначале спортсмен выполняет греб-! о ковое движение руками, перемещая рукоятки 4 вниз, преодолевая усилие растяжения упругого элемента 6. Рычаг 5 взаимодействует с двуплечим рычагом 7, меньше плечо которого приподнимает переднюю часть платформы 2, совершая имитацию выхода туловища спортсмена из воды для вздоха (фиг. 1) . Затем осуществляется одновременное перемещение рук вперед и гребковое движение ног назад — в стороны, при этом рычаг 5, соединенный с упругим элементом 6, перемещает двуплечий рычаг

7, передняя часть платформы 2 опускается, имитируя погружение спортсмеfI2 в воду после вздоха (делается выдох), а ступни ног, нажимая на кронштейны 14, разводят рычаги 9 в стороны (фиг. 3, штрих2з пунктир) и опускают их, наклоняя ось 11 (фиг. 2). Затем ступни ног сводятся, при этом кронштейны 14 перемешаются к оси поворота рычагов 9 (фиг. 6).

При разведении (рычагов 9) в стороны пальцы 15 упоров для ног взаимодействуют с поверхностью отверстия 13, B результате чего рычаги 9 разворачиваются относительно оси до совмещения меньшего поперечного размера а пальца с шириной в продольного паза 12 каждого рычага. В результате чего усилием ног пальцы перемещаются вдоль рычагов по пазу (совершается гребок) к оси 11. Рычаги возвращаются в исходное положение до упора 17, а ноги подтягиваются вдоль рычагов до первоначального положения (фиг. 1) с разворотом пальцев упо40 ров, как показано на фиг. 4. Руки совершают гребковое движение, цикл повторяется.

Таким образом, повышение эффекти вности тренировки достигается за счет установки рычагов на подпружиненной и шар45 нирно установленной оси, а также за счет перемещения упоров для ног вдоль рычагов, что обеспечивает имитацию плавания, присущую стилю брасс.

12174 >7
