Кокильный станок для получения отливок типа тел вращения

Кокильный станок для получения отливок типа тел вращения

Иллюстрации

Показать все

Реферат

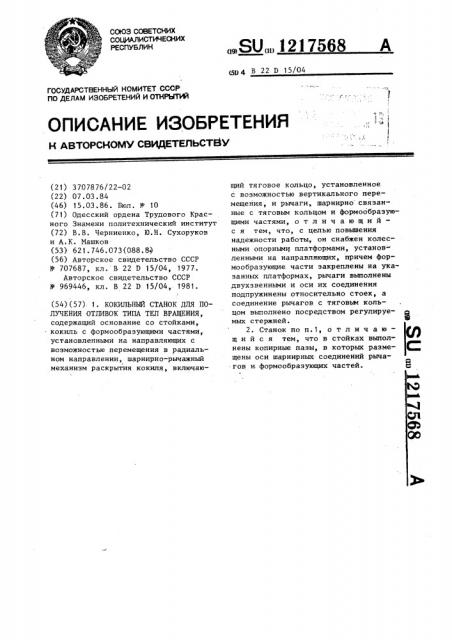

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (бр 4 В 22 D 15/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3707876/22-02 (22) 07.03.84 (46) 15.03.86. Бюл. М 10 (71) Одесский ордена Трудового Красного Знамени политехнический институт (72) В.В. Черниенко, Ю.Н. Сухоруков и А.К. Машков (53) 621.746.073(088.8э) (56) Авторское свидетельство СССР

В 707687, кл. В 22 D 15/04, 1977.

Авторское свидетельство СССР

У 969446, кл. В 22 D 15/04, t981. (54)(57) 1 КОКИЛЬНЫЙ СТАНОК ДЛЯ ПОЛУЧЕНИЯ ОТЛИВОК ТИПА ТЕЛ ВРАЩЕНИЯ, содержащий основание со стойками, кокиль с формообразующими частями„ установленными на направляющих с возможностью перемещения в радиальном направлении, шарнирно-рычажный

/ механизм раскрытия кокиля, включаю..SUÄÄ 1217568 А щий тяговое кольцо, установленное с возможностью вертикального перемещения, и рычаги, шарнирно связанные с тяговым кольцом и формообразующими частями, о т л и ч а ю щ и й— с я тем, что, с целью повышения надежности работы, он снабжен колесными опорными платформами, установ- ленными на направляющих, причем формообразующие части закреплены на указанных платформах, рычаги выполнены двухзвенными и оси их соединения подпружинены относительно стоек, а соединение рычагов с тяговым кольцом выполнено посредством регулируемых стержней.

2. Станок по п.1, о т л и ч а ю— шийся тем, что в стойках выполнены копирные пазы, в которых размещены оси шарнирных соединений рычагов и. формообразующих частей. С

1 121

Изобретение относится к литейному производству, в частности к литью в металлические формы и может быть использовано при формировании отливок типа тел вращения.

Цель изобретения — повышение надежности работы.

На фиг. 1 изображен кокнльный станок, разрез; на фиг. 2 — разрез А-А на фиг. 1.

Кокильный станок содержит основание 1, на котором закреплены стойки 2 с направляющими 3. Формообразующие части 4 кокиля закреплены на опорных колесных платформах 5, установленных на направляющих 3 с воэможностью перемещения в радиальном направлении. Шарнирно-рычажный механизм раскрытия кокиля включает тяговое кольцо 6 и двухэвенные рычаги 7, соединенные с тяговым кольцом посредством регулируемых стержней 8.

Вертикальное перемещение тягового кольца 6 осуществляется с помощью тяги 9. Оси соединения рычагов 7 подпружинены относительно стоек 2.

Пружины 10 служат для удержания формообразующих частей кокиля в рабочем положении, а также выполняют роль следящего механизма, исключающего влияние люфта, образующегося вследствие износа шарнирных соединений, на их работу. Натяжение пружин регулируется перемещением задних осей пружин в пазах 11 стоек 2. В стойках 2 выполнены копирные пазы

12, в которых размещены оси 13 шар30

Использование предлагаемого кокильного станка повышает надежность ра.боты за счет упрощения конструкции механизма раскрытия и перемещения формообразующих частей кокиля и одновременного обеспечения центрирования формообразующих частей и регулировки их исходного положения.

7568 2 нирных соединений рычагов и формооб— раэующих частей 4.

Стойки 2 установлены в направляющих желобах 14 основания, по которым их. можно перемещать в радиальном направлении при установке кокилей с различными габаритами.

Кокильный станок работает следующим образом!

В исходном положении тяговое кольцо 6 находится в крайнем верхнем. положении и через рычаги 7 надежно удерживает опорные колесные платформы 5 с закрепленными на них формообразующими частями 4 кокиля от смещения в радиальном направлении. После заливки металла и кристаллизации отливки тяговое кольцо с помощью привода перемещается вниз. Происходит одновременный поворот рычагов

7 и перемещение формообразующих частей 4 — кокиль раскрывается. Отливка под действием собственного веса падает в приемник, которым может быть бункер карусельной установки или транспортер поточной линии. После подготовки кокиля к очередной заливке и простановки стержня цикл повторяется

1217568

12175á8

<Ри8 8

Составитель Л. Жукова редактор И. Касарда Техред М.»дь Корректор И. Эрцейи

Заказ 1036/15 Тираж 757 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
