Галтовочный барабан периодического действия

Галтовочный барабан периодического действия

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1И . Of) (5D 4 В 24 В 31/02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ. ИЗОБРЕТЕНИЙ И OTHPbfTMA

ВСЕС(6)ЗН 4 Я

ЦАТЕН ИЗТЕХННЧЕСЬ А%

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 3732013/25-08 (22) 24.04.84 (46) 15.03.86. Бюл. В 10 (71) Хабаровский ордена Трудового

Красного Знамени дизелестроительный

;завод "Дальдизель" (72) З.П.Сушков и В.И.Neтелкин (53) 621.924.7(088.8) (56) Авторское свидетельство СССР

:И .75637, кл. В 24 В 3 1/02, 1944. (54)(57) ГАЛТОВОЧНЫЙ БАРАБАН ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ, на стенках которого выполнены перфорационные отверстия, оснащенные козырьками, расположенными внутри барабана, о т л .ич а ю шийся тем, что, с целью повышения производительности, перфорационные отверстия выполнены под острым углом к касательной наружной поверхности барабана, а козырьки расположены под прямым углом к осям указанных отверстий.

1217636 2

Изобретение относится к машино-, строению и может быть использовано во всех отраслях народного хозяйства, где необходимо производить очистку различных иэделий.

Цель изобретения — повышение производительности галтовочного барабана за счет выполнения перфорационных отверстий под углом, равным углу естественного откоса очищаемого материала, что позволяет производить раздельную разгрузку барабана, вначале очищаемый материал, а потом обрабатываемые иэделия.

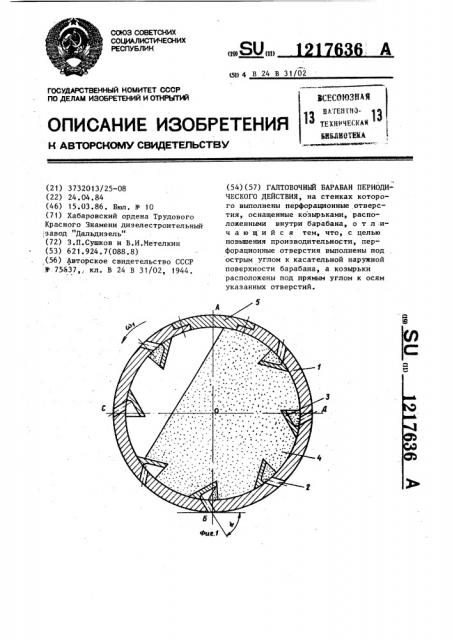

На фиг. 1 изображена схема галтовочного барабана периодического действия, работающего в режиме очистки (барабан вращается против. часовой стрелки), поперечный разрез 1 на фиг. 2 — схема галтовочного барабана, работающего в режиме разгрузки (бара-: бан вращается по часовой стрелке), поперечный разрез.

Барабан 1 содержит перфорационные отверстия 2, выполненные под острым углом о к наружной поверхности барабана 1. Угол равен углу нормального откоса очищающего материала. В частности, при использовании в качестве очищающего материала древесных опилок М = бО . Перфорационные отверсо тия 2 прикрыты козырьками 3, расположенными под прямым углом к оси пер форационных отверстий 2. Перфорацион" ные отверстия 2 допускают прохождение очищающего материала 4 (опилок) н не допускают прохождения очищаемых деталей (не показаны). В барабане 1 выполнено загрузочное окно 5. Для удобства поперечные разрезы барабана на фиг. 1 и 2 условно разделены осями симметрии АЬ и СД на 4 сектора. Буквой О обозначен центр барабана. Стрелкой Q, показано направление вращения барабана в режиме очистки деталей, стрелкой Q< — при разгруз ке барабана от опилок.

Галтовочный барабан работает следующим образом.

Загрузив через загрузочное окно

5 детали (не показаны) и очищающий

I образом, при работе барабана в режиме

З0 очистки (барабан вращается против

45 талью больше угла естественного откоса опилок 4, произойдет их высыпание иэ отверстий 2. После разгрузки барабана 1 от опилок 4 останавлива50

25 материал 4 (опилки), закрывают заг- рузочное окно 5 и включают привод (не показан), который вращает барабан 1 против часовой стрелки (фиг.1).

При этом в секторе СОЬ перфорационные отверстия 2 прикрыты козырьками

3 и опилки 4 в них не попадают.

В секторе 60 опилки 4 попадают в отверстия 2, но так как угол между осями отверстий 2 и горизонталью в этом секторе меньше угла естественного откоса очищающего материала 4, то очищающий материал 4 из отверстий 2 наружу не высыпается. Угол естественного откоса — максимальный угол наклона откоса, при котором сыпучее тело еще находится в состоянии равновесия, не осыпается и не сползает. Проведенные исследования показали, что для опилок угол естественного откоса равен примерно 60 о

Поэтому в конструкции перфорационные отверстия сверлятся под-углом бО к наружной поверхности барабана.

Испытания модели подтвердили оптимальнасть выбранного угла. В секторах

$0A и AOC опилки 4 высыпаются из отверстия 2 внутрь барабана 1. Таким часовой стрелки), его работа не отличается от работы известных устройств, у которых перфорационные отверстия закрыты задвижками.

Для разгрузки барабана от опилок производят реверс привода и барабан начинает вращаться по часовой стрелке (фиг. 2). При этом в сектореБОД произойдет заполнение опилками 4 карманов, образованных козырьками 3 и внутренней поверхностью барабана

1. В секторе 50C, в котором угол между осями отверстий 2 и горизонют барабан 1, открывают загрузочное окно 5 и извлекают очищенные детали.

1217636

Составитель Н.Финн

Техред Л,Микеш Корректор С.Шекмар

Редактор 10.Середа

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ 1046/19 Тираж 739 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1!3035, Москва, Ж-35, Раушская наб., д. 4/5
