Класс 10а, 19о, Эй 121773

СССР

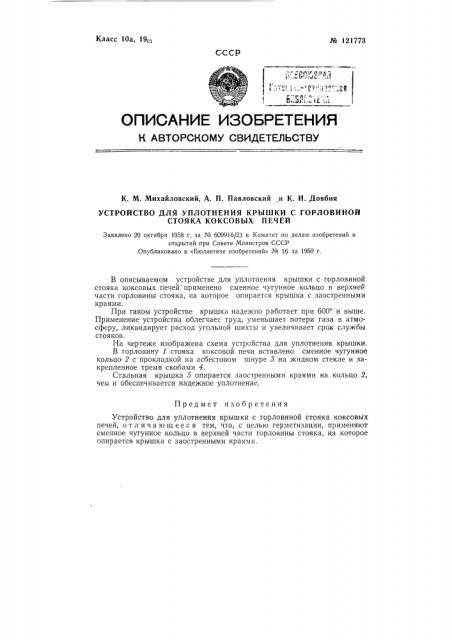

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. М. Михайловский, А. П. Павловский и К. И. Довбня

УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ КРЫШКИ С ГОРЛОВИНОЙ

СТОЯКА КОКСОВЫХ ПЕЧЕЙ

Заявлено 20 октября 1958 г. за № 609916/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 16 за 1959 г.

В описываемом устройстве для уплотнения крышки с горловиной стояка коксовых печей применено сменное чугунное кольцо в верхней. части горловины стояка, на которое опирается крышка с заостренными краями.

При таком устройстве крышка надежно работает при 600 и выше.

Применение устройства облегчает труд, уменьшает потери газа в атмосферу, ликвидирует расход угольной шихты и увеличивает срок службы стояков.

На чертеже изображена схема устройства для уплотнения крышки.

В горловину 1 стояка коксовой печи вставлено сменное чугунное кольцо 2 с прокладкой на асбестовом шнуре 8 на жидком стекле и закрепленное тремя скобами 4.

Стальная крышка 5 опирается заостренными краями на кольцо 2, чем и обеспечивается надежное уплотнение.

Предмет изобретения

Устройство для уплотнения крышки с горловиной стояка коксовых печей, о т л и ч а ю щ е е с я тем, что, с целью герметизации, применяют сменное чугунное кольцо в верхней части горловины стояка, на которое опирается крышка с заостренными краями. № 121773
