СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

m 4 В 65 G 47/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3797569/27-03 (22) 17.08.84 (46) 15.03.86. Бюл. № 10 (72) В. Е. Горбунов и А. И. Самойлов (53) 621.867 (088.8) (56) Авторское свидетельство СССР № 437678, кл. В 65 G 47/60, 1971.

Ивановский К. Е. и др. Перегрузочные устройства конвейеров штучных грузов. М.:

Машиностроение, 1966. с. 124, рис. 67. (54) (57) 1. УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ

ИЗДЕЛИЙ НА ПОДВЕСНОЙ КОНВЕЙЕР, „.SU„„1217748 А включающее подающий конвейер, стол, выполненный с пазом прямоугольной формы для прохода шарнирно установленных подвесок, и привод стола, отличающееся тем, что, с целью повышения производительности, стол выполнен поворотным в горизонтальной плоскости и имеет дополнительные пазы прямоугольной формы, при этом привод связан со столом посредством храпового механизма.

2. Устройство по п. 1, отличающееся тем, что оно имеет установленный перед столом пневмоостанов.

1217748

Фиг. 2

Устройство предназначено для использования в электрокерамической промышлен.ности, в производстве подвесных изоляторов, в строительстве, в производстве глиняного кирпича, плит полов и других подобных изделий.

Целью изобретения является повышение производительности.

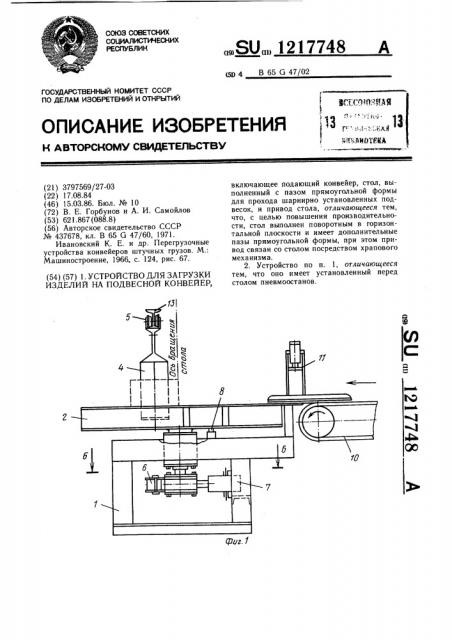

На фиг. 1 схематически изображено описываемое устройство; на фиг. 2 — то же, вид сверху; на фиг, 3 — вид А на фиг.:2; фиг. 4 — разрез Б — Б на фиг. l.

Устройство включает в себя станину 1, поворотный стол 2, снабженный прямоугольными пазами 3 для прохода подвески .4 при снятии изделий с поворотного стола

2. Продольная ось каждого паза смещена от оси вращения стола и совпадает с продольной осью наклонного участка ходового пути каретки 5, когда изделия поставлены для снятия их со стола. Стол 2 посредством храпового механизма 6 и пневмоцилиндра 7 имеет возможность совершать периодическое вращение через 90 . Для фиксирования поворотного стола устройство снабжено фиксатором 8. На станине 1 ниже стола 2 размещены вертикальные направляющие щековины 9 для направления подвески 4 в паз 3. В нижней части они выйолнены с уширением для захода подвески в паз, причем продольная ось паза 3, поставленного с изделиями для снятия их, совпадает с продольной осью ходового пути каретки 5. Для остановки движущихся изделий на конвейере 10 во время поворота стола 2 устройство снабжено пневматическим остановом 11. Перед поворотным столом 2 на станине 1 выполнены две рейки 12 для направления изделий на поворотный стол 2.

Устройство работает следующим образом.

Перед включением устройства в работу с конвейера 10 изделия подходят к поворотному столу 2, где останавливаются; их накопление на конвейере 10 создает движущую силу, которая перемещает их по столу 2 до останова 11. . Заполнив, стол 2 полностью, создают !

О наибольший запас (5 — б изделий) на конвейере 10. С этого момента устройство включается в работу. При подходе подвески

4 на определенное расстояние до пакета изделий, расположенных на поворотном !

5 столе 2 (пост включения), привод устройства получает импульс на включение. В дальнейшем устройство работает автоматически.

Через электропневмоклапан включаются в работу одновременно два пневмоцилиндра, 20 один на поворот стола 2, а другой на торможение изделий, движущих с конвейера 10 на стол 2. После поворота стола 2 фиксатор 8 занимает свое рабочее положение, а пневмоостанов 11 освобождает изделия и они под действием движущей силы конвейера 10 устремляются заполнять стол 2.

Подвеска 4, зайдя в паз 3, поднимается с кареткой 5 по наклонному ходовому пути конвейера 13. Она снимает пакет изделий со стола 2. В это же время осуществляется накопление изделий над другим пазом 3, продольная ось которого совпадает с осью конвейера 10. При подходе следующей подвески 4 к посту включения она вновь дает импульс на включение устройства. Далее цикл повторяется.

121 7748
