Устройство для ввода легкой жидкости в экстракционную колонну с пульсацией

Иллюстрации

Устройство для ввода легкой жидкости в экстракционную колонну с пульсацией (патент 121780)
Устройство для ввода легкой жидкости в экстракционную колонну с пульсацией (патент 121780)
Показать все

Реферат



,% 121780

Класс 12е, 4о1

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ -К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. А. Васильев

УСТРОЙСТВО ДЛЯ ВВОДА ЛЕГКОЙ ЖИДКОСТИ.

В ЗКСТРАКЦИОННУЮ КОЛОННУ С ПУЛЬСАЦИЕЙ

Заявлс: о 9 январи 1959 г.:a М 616071i23 в Комитет го дела i:èáðãòåíèé и открытий прп Совете Министров СССР

Опубликовано и : Б|оллетенс изобретений» М 16 за 1959 г

Изобретение относится к конструкция.и экстракцнои::мх колони с н .льсацисй для систем ккидкость — жидкость.

/2/780

¹ 121780

Предмет изобретения

Устройство для ввода легкой жидкости в экстракционную колонну с пульсацией, состоящее из вводного патрубка, установленного в нижней части реакционной колонны, о тл ич аю щ е е ся тем, что, с целью предотвращения образования труднорасслаиваемой эмульсии экстрагептов, конец вводного патрубка выполнен в виде гидрозатвора.

Квмитет по делам изобретений и открытий нри Совете Министров СССР

Редактор А. К. Лейкина Гр. 41

Подп. к печ. 27.Х1-59 г.

Тираж 500 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 9649

Типография Комитета по делам изобре"гений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Недостатком известных конструкций экстракционных колонн с пульсацией является проникновение тяжелого экстрагента в сопло для пульсирующего легкого экстрагента с образованием в нем сравнительно стойкой эмульсии, затруднякзщей проведение процесса в колонне.

Описываемая конструкция ввода в колонну пульсирующего легкого экстрагента предотвращает указанный недостаток и отличается от известных конструкций тем, что конец вводного патрубка для него выполнен в виде гидрозатвора.

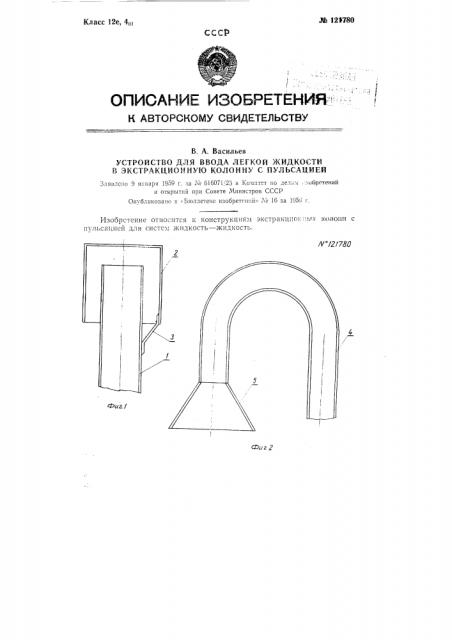

На фиг. и 2 схематически показаны два варианта возможного выполнения гидрозатвора на конце патрубка для ввода в колонну или ее секцию легкого экстрагента, свободные от форсуночного эффекта.

На фиг, 1 конец трубки обращен открытым концом кверху и перекрыт с зазором колпаком 2, прикрепленным к трубе несколькими IIJIBBками 8. На фиг. 2 открытый конец трубы 4 для ввода легкого экстрагеита обращен книзу и имеет вид диффузора 5.
