Стекло
Иллюстрации
Реферат
COIO3 СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (19) (11) (511 4 С 03 С 3/093
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1Ы, .!
»;ИЫЛЫОТЕЫА
К ABTOPCHOIVlV СВИДЕТЕЛЬСТВУ
57-62
18-23
3-8
0,3-1,8
4-8
2-6
0,2-0,6
0,2-0,8
0,3-2,0
3-6
0,2-3,0

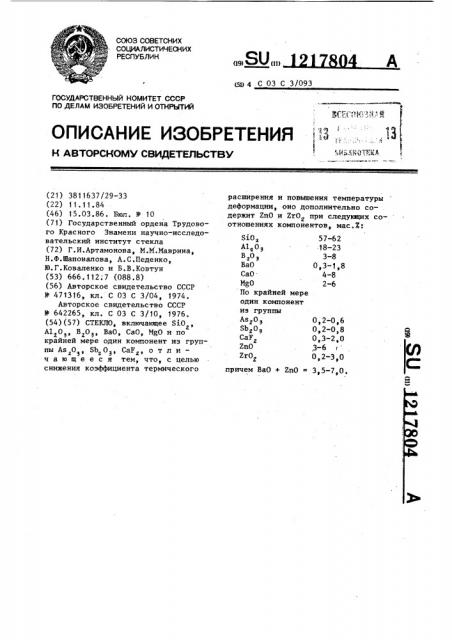

3 ° 5-7,0. (21) 3811637/29-33 (22) 11.11.84 (46) 15.03.86. Бюл, Ф 10 (71) Государственный ордена Трудового Красного Знамени научно-исследовательский институт стекла (72) Г.И.Артамонова, M.М.Маврина, Н.Ф.Шаповалова, А.С.Педенко, Ю.Г.Коваленко и Б.В.Ковтун (53) 666. 112;7 (088.8) (56) Авторское свидетельство СССР
У 471316, кл. С 03 С 3/04, 1974.
Авторское свидетельство СССР
9 642265, кл. С 03 С 3/10, 1976. (54)(57) СТЕКЛО, включающее Sio, А1 О, В О, ВаО, СаО, Mg0 и по краййей мере один компонент иэ группы АвгОз Sbã03 CaF„o т л и ч а ю щ е е с я тем, что, с целью снижения коэффициента термического расширения и повышения температуры деформации, оно дополнительно содержит ZnO и ZrO при следукщих соотношениях компонентов, мас.Ж:
8 0
А1,0, во, ВаО
СаОМео
По крайней мере один компонент из группы
АвгОз
2 3
СаРд
Zn0
ZrOã .причем ВаО + ZnO = в- 1 1- в- л.в в Компоненты
Состав стекла, мас.Х (в (в 1 в (в It 1в (в i îI "
11! г
57 58 58 60 .61 62 61 60 57 61 60 б!
20 23 18 t9 18 18 18 19 20 !8 19 18
SiOt
А1204
8 3 5 5 4 6 3 3 4 8 6 4 4
8,Ок во
О ° 3 1 Ов5 О ° 3 1в7 1в8 1 ° 8 1вО Ов5 1в5 1 ° О 1 ° 8
7 5 8 6 4 4 4 6 7 4 6 4
3 4 4 2 3 6 б 3 3 3 3 6
4 3 3 6 3 3 3 6 3 7 3 5 3
О ° 5 0>5 1 2 ° 5 3 1ьб 1 2 О ° 2 О ° 5 3 1 3 1в2
Zn0
ZrOx
0,2 0 5
0,2 0,2 0,5
0,6 0,5
0,5
0,2
Аа,о, sb,о, 0,5 0,8
О,2
О,з О,З О,З
o,ç
2 2
Сара
4 зв5 бвЗ 4в7 4 ° 8 4в8 7 4в2 4в5 б 4,8
2нО+ВаО
Сво!!ства
28 30 32 29 33 34 33 30 29 31 32 30
Температура стеклованнн, аС
806 801 755 8О8 763 740 759 812 816 804 800 809
Температура деформа пнн в с
863, 860 804 859 863 792 795 840 851 840 843 856
Температура еаркнв С
1560 1560 1560 1560 1570 1570,1570 1560 1560 1570 !570 1570
Температура еыраЬоткнв С
1280 1280 1280 1290 1290 1310 1300 1310 1280 13 !0 1300 1310
Те!а!ература неркнего пределе крысталпнаацнп, с
ВНИИПИ - Заказ 1076/27
Тираж 458 Подписное филиал ППП "Патент", r . Ужгород, ул. Проектная, 4
Изобретение относится к составам стекол, которые могут быть использованы при изготовлении термостойких изделий, в частности жаростойкой посуды.
Целью изобретения является снижение коэффициента термического расширения и повышение температуры деформации.
В таблице приведены конкретные составы данных стекол и их свойства.
Синтез стекол проводили с использованием следующих сырьевых материалов: кварцевый песок, борная
1217804 2 кислота, глинозем, барий углекислый, доломит, мел, цинковые белила, циркония двуокись, оксид мышьяка, оксид сурьмы„ плавиковый шпат.
Благодаря оптимальному содержанию компонентов предлагаемое стекло обладает низким коэффициентом линейного термического расширения, высо10 кой температурой деформации и хорошими варочными и выработочными свойствами и может быть использовано для производства жаростойкой кухонной посуды.
