Композиция для получения наполненного полиуретана

Композиция для получения наполненного полиуретана

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1217869

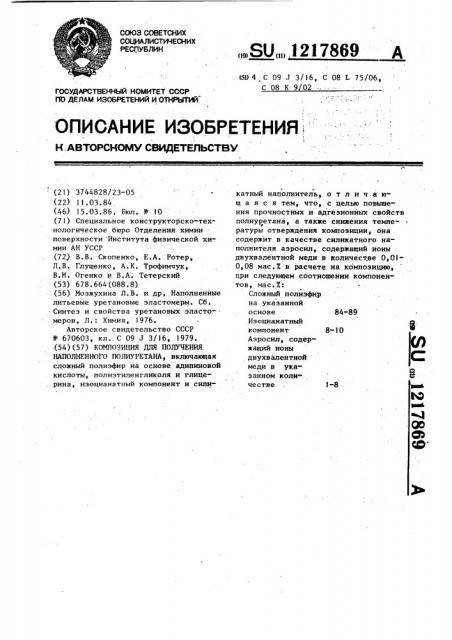

ОПИСАНИЕ ИЗОБРЕТЕНИЯ:

К. ABTOPCHOMV СВИДЕТЕЛЬСТВУ катный наполнитель, о т л и ч а ющ а я с я тем, что, с целью повышения прочностных и адгезионных свойств полиуретана, а также снижения темпе.ратуры отверждения композиции, она содержит в качестве силикатного наполнителя азросил, содержащий ионы двухвалентной меди в количестве 0,010,08 мас.Ж в расчете на композицию, при следующем соотношении компонентов, мас.X:

Сложный полиэфир на указанной основе 84-89

Иэоцианатный

3 компонент

Аэросил, содержащий ионы двухвалентной Ю меди в ука" эайном коли- 6 честве

8-10

1-.8

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3744828/23-05 (22) 11,03,84 (46) 15.03 ° 86, Бюл. № 10 (71) Специальное конструкторско-тех-нологическое бюро Отделения химии поверхности Института физической химии АН УССР (72) В.В, Скопенко, Е.А. Ротер, Л.В. Глущенко, А.К, Трофимчук, В.М. Огенко и В,А. Тетерский, (53) 678.664(088.8) (56) Мозжухина Л.В. и др, Наполненные литьевые уретановые эластомеры. Сб.

Синтез и свойства уретановых эласто- . меров, Л.: Химия, 1976.

Авторское свидетельство СССР

¹ 670603, кл.. С 09 J 3/16, 1979. .(54)(57) КОМПОЗИЦИЯ ДЛЯ ПОЛУЧЕНИЯ

НАПОЛНЕННОГО ПОЛИУРЕТАНА, включающая сложный полиэфир на основе адипиновой кислоты, полиэтиленгликоля и глицерина, иэоцианатный компонент и сили(50 4 С 09 J 3/16, С 08 Ь 75/06, С 08 К 9 02

121

Изобретение относится к получению полимерных композиций холодного отверждения, образующих полиуретаны, которые могут быть использованы в качестве полимерных покрытий, клеевгерметиков и т.д.

Целью изобретения является ловы" ,шение прочностных и адгезионных свойств полиуретана, а также снижение температуры отверждения композиции.

Пример 1..Синтез медьсодержа" щего аэросила. 50 мл аммиачного комплекса меди с соотношением Cu!NH>=

=1:8, полученного смешением 0,1 М неводнбго раствора безводного хлорида меди (l 1) с насыщенным неводным раствором аммиака, добавляют к

1 r аэросила марки А-175, предварительно высушенного при 120 С, выдерживают 1 ч, после чего отфильтровывают, промывают неводным растворителем до исчезновения ионов хлора в промывном растворе и высушивают при

80 С до постоянного веса. Для полу-. ю чения аэросила с содержанием меди свыше l 8 вес.X используют другие амины.

Медьсодержащий аэросил имеет удовлетворительную поверхность 175 м /г, l содержание ионов меди 0,5-4 мас,X

Пример 2. К 1 г высушенного при 120 С аэросила марки А-175, содержащего 1,0 вес.X привитых к по .верхности ионов двухвалентной меди (0,017 в расчете на композицию), добавляют 89 г полиэфира П-2200 — продукта этерификации адипиновой кислоты диэтиленгликолем и глицерином, перемешивают и вакуумируют в течение 3-х часов, Затем смесь охлаждают до комнатной температуры, приливают

10,0 г 2,4-толуилендиизоцианата (2,4-ТДИ), вакуумируют до исчезновения пузырьков воздуха и разливают в металлические формы, Жизнеспособность композиции составляет 2 ч, время отверждения при комнатной тем-. пературе 20 ч. Полученный полимер представляет собой полупрозрачную массу светло-зеленого цвета.

Пример 3. К 2 r высушенного при 120 С аэросила, содержащего

0,5 вес,X привитых ионов меди (D,01X в расчете на композицию), добавляют

88 r полиэфира Г!-2200, вакуумируют в течение 3-х часов. К охлажденной до комнатной температуры смеси прили7869 2

1О

55 вают 10 г 2,4-ТДИ и далее поступают как описано. Жизнеспособность композици 2 ч, время отверждения при комнатной температуре 12 ч °

Пример 4. К 4,0 г высушенноо

ro при 120 С аэросила, содержащего

1,0 .вес.X привитых ионов меди (0,047. в расчете на композицию), добавляют

86,5 r полиэфира П-2200 и 9,5 г

2,4-ТДИ, как описано в примере 2.

Жизнеспособность композиции 1,5 ч, время отверждения 20 ч, цвет полу-. ченного полимера синевато-зеленый, Пример 5. К 1,0 г аэросила, содержащего 4,0 вес.X привитой меди (0,047. на композицию), прибавляют

89 r полиэфира П-2200 и 10 r 2,4-ТДИ, как описано в примере 2. Жизнеспособность композиции 1,5 ч, время отверждения 15 ч, цвет полученного полимера синевато-зеленый, Пример 6. Готовят смесь, содержащую 8,0 г аэросила с содержанием меди 1 вес.7, 84 r (0,087 в расчете на композицию)полиэфира

П-2200 и 38 r 2,4-ТДИ согласно описанной методике. Жизнеспособность композиции 1 ч, время отверждения

7,5 ч, цвет зеленовато-синий.

П р и м е. р 7. Аналогично примеру 2 готовили композицию, содержащую, 6 г аэросила с содержанием меди

l вес.7 (0,067 в расчете на композицию), 84,6 г .полиэфира П-2200 и

9,4 г 2,4-ТДИ. Жизнеспособность композиции 1 ч, время отверждения 8 ч., цвет полученного полимера зеленоватосиний.

Пример 8 (сравнительный), Смешивают 8 г аэросила, содержащего

1,2 вес.Ж меди (0,096Х в расчете на композицию), 84,6 r полиэфира П-2200 и 9,4 г 2,4-ТДИ, как описано, Композиция, полученная после смешения компонентов, имеет студнеобразную консистенцию. Жизнеспособность композиции 0,25 ч, время отверждения 6 ч, цвет полученного полимера синий.

Пример 9 (сравнительный), Смешивают 1 г аэросила с содержанием меди 0 5 вес.Ж (0,0057 в расчете на композицию), 89 г полиэфира П-2200 и 10 г 2,4-ТДИ, как описано. Жизнеспособность композиции 3 ч, время отверждения 40 часов, цвет бледно-зеленый.

Для сравнения были приготовлены аналогичные композиции, содержащие немодифицированный аэросил (пример

1217869

11, а также контрольная композиция без наполнителя (пример 10).

Из таблиц видно, что предлагаемая композиция имеет хорошую жизнеспособность и способна отверждаться при комнатной температуре, в то

Таблица

Состав композиции

Медьсодержащий аэросил, 7

П-2200, Ж 2,4-ТДИ,7

Пример

0,01

1 0

1,0

89

0 5

Oi01

2,0

88

0,04

1,0

4,0

86,5

4,0

0,04

1,0

89

0,08

1,0

8,0

84,6

0,06

9,4

6,0

8,0

1 2

0,096

0,005

8,0

О, 5

1iO

89

10 89

О

8,0

8,0

84,0

Таблица 2

Свойства полиуретанов

1 3 А

ПолиЖизнеПредел прочности

Адгезия к меди, Н/М

Относительное

Удельное

ДиэлектТангенс уретан рическая способудли некие, Х электрическое по на растяжение

МПа проницаемость ность, прич меру сопротивление, Ом.;см 10

7,4

6,4

20 ° 5 110

21,8 255

0,084 4,2

0,043 5 2

10,82

10,30

2,0 20

2,0 12

Время отверждения при

20ОС, ч угла диэлектрических потерь время как известная отверждается только при 60 С.

Прочностные показатели ПУ на основе предлагаемой композиции примерно в 4 раза выше, чем у известных ПУ, что имеетважное значениепри эксплуатации изготавливаемыхиэ неепокрытий.

Содержание меди, вес. Ж на аэросиле в композиции

1217869

Продолжение табл.2

Ц 5 " 6 т а 9

1,5

l0 78 0,093 3,8

10,75 0,104 6,2

1,5

1,0 75

0,107 0,95

0,128 0,21

10,72

10,81

1,0

0,25

6,8"

7,0

3,0

10 3 0 48

1,0

Известный

ПУ 2,0

5,4

6,5 620

:Составитель В.Мкртычан

ТехредЖ.Кастелевиц: Корректор N.Nàêñèìèøèíåö

Редактор Т.Парфенова

Тираж 644 . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д,4/5

Заказ 1080/30

Филиал IIIIII "Патент", г, Ужгород, ул. Проектная, 4

9,71 0,038 12,0

9,23 0,033 12,0

10,48 0,051 !4,0

" При данном усилии происходит разрыв образца.

"«Отверждение идет при 60 С, 20,2 96 7,5 "

20,4 88 7,8

20)5 75 8,2 "

19,5 78 8,0

23,3 310

24,3 350

24,8 185
