Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 D 06 F 75/40

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

5Ю г/ Л 23

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3662930/29-12 (22) 07.09.84 (46) 15.03.86. Бюл. В 1О (72) Д.А.1онусов (53) 648.42(088.8) (56) Авторское свидетельство СССР

У 26291, кл. D 06 F 75/40, 1931. (54)(57) 1. ГЛАДИЛЬНОЕ УСТРОЙСТВО, содержащее утюг, гладильную доску с размещенными под ней электромагнитами, подключенными к источнику питания через регулятор тока, и выключатель, установленный на ручке утюга, о т л и ч а ю щ е е с я тем, что, с целью улучшения условий труда путем уменьшения физических усилий, оно имеет дополнительные элек„„SU„„1217955 А тромагниты и регуляторы тока, причем дополнительные электромагниты, установленные на противоположных сторонах утюга, подключены к источнику питания через свой дополнительный регулятор тока.

2. Устройство по п.1, о т л и - . ч а ю щ е е с я тем, что утюг имеет стойку с полостью и клеммами для установки аккумулятора, подпружииен" ный снизу цилиндр с контактами замыкания цепи питания электромагнитов, установленный в отверстии стойки с воэможностью. взаимодействия с ручкой утюга, закрепленный в стойке на оси с возможностью ограниченного поворота.

121795$

Изобретение относится к устройствам для обработки текстильных мате-, риалов, а именно к гладильным устройствам.

Цель изобретения - улучшение условий труда.

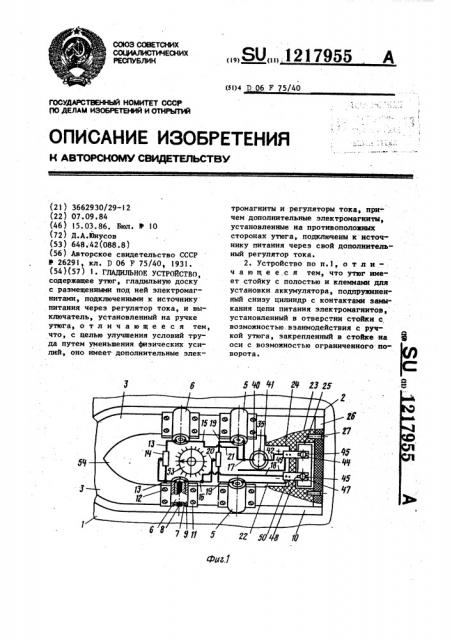

На фиг.l изображено гладильное устройство, вид сверху; на фиг.2— то же, вид сбоку; на фиг.3 — то же, вид сзади, Гладильное устройство содержит гладильную доску 1, утюг 2, на боковых сторонах 3 корпуса 4 которого закреплена пара электромагнитов 5, противоположно размещенных на сторонах 3 корпуса 4 и электромагнитов

6, аналогично размещенных на корпусе 4. Электромагниты состоят иэ об.моток 7 с сердечниками 8, установленных в кожухах 9, тепломагнитоизолирующих их от утюга 2 и его подошвы 10 и имеющих лапки 11, прикрепленные крепежнычи элементами 12 к корпусу утюга 2. Обмотки 7 электромагнитов 6 приводами 13 соединены с реостатом )4 — регулятором то ка, а проводами 15 и 16 — к общим проводам 17 и 18 соответственно. Обмотки электромагнитов 5 соединены проводами 19 с реостатом 20 — регулятором тока, а проводами 21 и 22— к общим проводам 17 и 16 соответст.венно.

В задней части корпуса 4 утюга 2 размещена стойка 23, имеющая полость

24, открытую вперед, полость 25, изолированную от полости 24, открывающуюся сзади стойки 23 ио иэолнро ванную от наружной среды в этой части крышкой 26, закрепляемой к стойке 23 крепежными элементами 27, и продольный паз 28, выходящий вперед и вверх и содержащий консольную ручку 29, установленную на оси 30 в паве 28 с возможностью повороте, ограниченного взаимодействием ее заднего торца 31 с торцом 32 паза 28 верхней части 33 стойки 23. В отверстии 34, выходящем в паз 28 с одной стороны и в полость 24 с другой, размещен стакан 35, в котором установлен с возможностью осевого перемещения двухступенчатый цилиндр 36, поджатый упругим элементом 37 к ручке 29 сферическим торцом 38 и имеющий контактную пластину 39, замкнутую в ниж30

35 Разом.

Оператор, нажимая на ручку 29, за5

55 нем положении цилиндра 36, контакты

40 и 41, закрепленные на стакане, к которым подключены общий провод 17 и провод 42 соответственно. Провод 42 подключен к клемме 43, установленной в стойке 23, выходящей в полость

24 и в полость 25 и имеющей в полости 25 открытый паэ 44 для подключения одной иэ клемм 45 аккумулятора

46. Провод 18 подключен к клемме 47, установленной в стойке 23, выходящей в полость 24 и в полость 25 и имеющей в полости 25 открытый паэ 48 для подключения другой клеммы 45 аккумулятора 46. К клеммам 43 и 47 подключены провода 49 и 50 соответственно, питающие спираль 51, причем провод

49 подключен через контакты 52 терморегулятора 53, регулирующего канал спирали 51. Терморегулятор 53 и реостаты 14,20 установлены на поверхности 54 корпуса 4 утюга 2.

Электромагниты 5 и 6 выполнены так, что образуют одноименные полюса, обращенные к доске 1, под которой установлена плита 55 гладильного стола 56, имеющая в полости 57 магниты

58 постоянного тока, обращенные одноименными полюсами к доске 1.

Аккумулятор 46 так подключен к клеммам 43 и 47, что магниты 5 и 6 обращены к магнитам 58 плиты 55 встречно-одноименными полюсами.

Устройство работает следующим обмыкает контакты 40 и 41 и подключает магниты 5 и 6 к аккумулятору 46, Регулируя терморегулятор 53, определяют режим работы утюга 2. Регулируя реостатами 14 и 20 силу магнитного отталкивания утюга 2 от плиты

55, определяют необходимое усилие нажатия утюга 2 на гладильную доску 1, а также переводят утюг 2 на магнитную подушку. Таким образом, максимальное усилие нажатия утюга 2 на доску l получается при отключен-: ных магнитах 5 и 6, когда тяжелый утюг 2 .поджат к доске 1 магнитами

58, а минимальное — при максималь-. ном токе цепей питания магнитов 5 и 6, когда силы магнитного отталкивания магнитов 5 н 6 и магнитов 58 полностью компенсируют вес утюга 2, утяжеленный аккумулятором 46.

l 21 7955

1У Д Ф У7 5

Фиг.2
