СОЮЗ СОВЕТСКИХ соцИАлистичесних

РЕСПУБЛИН (51)4 Е 01 С 19/08

В(".,1 .(.. (1ИР - Ч .13,. ;,, .;:,;,„И

ЬМЬЛКОТИА

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

M АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3810616/29-33 (22) 02.11.84 . (46) 15.03.86. Вюл. К - 10 (71) Научно-исследовательская лаборатория "Иехстрой" Ордена Ленина

Главкиевгорстроя (72) А.Ф.Спекторенко, В.М.Владимиров и А.И.Костюк (53) 625.725.002.54 (088.8) (56) Авторское свидетельство СССР

Ф 910916, кл. Е Ol С 19/08, 1980.

Авторское свидетельство СССР

У, 436124, кл. Е 01 С 19/08, 1972. (54) (57) БИТУИОПЛАВИЛЬНАЯ УСТАНОВКА, включающая теплоизолированную емкость

„„Я(.)„„1217968 с загрузочной горловиной, располо.1 женную над емкостью раму, смонтиро- ванный на раме плоский нагреватель с выступами треугольного поперечного сечения на рабочей поверхности и эапорно-раздаточную арматуру, о тл и ч а ю щ а я с я тем, что, с целью интенсификации процесса плавления и упрощения конструкции, рама выполнена с воэможностью горизонтального возвратно-поступательного перемещения посредством привода, нагреватель — в виде расположенных с просветами блоков, а выс- тупы — в виде установленных в направлении перемещения рамы ребер.

1217968

ВНИИПИ Заказ 1089/35 Тираж 515 Подписное филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к строитель ной технике, в частности к установлсам для плавления битумных материалов.

Цель изобретения — интенсифика- S ция процесса плавления и упрощение конструкции.

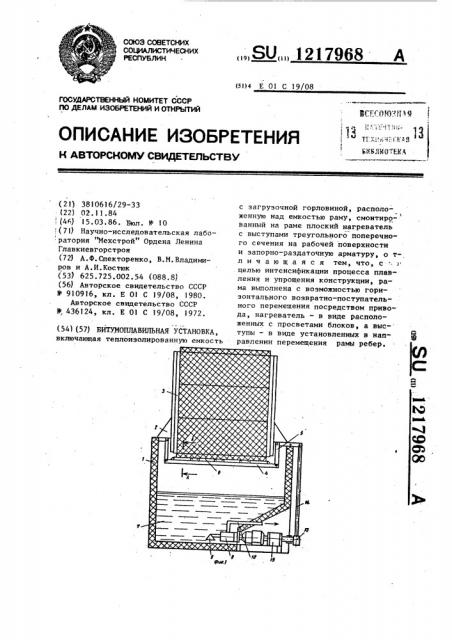

На фиг. 1 изображена битумоплавильная установка, общий вид; на фиг. 2 — разрез А-А на фиг. 1.

t0

Битумоплавильная установка содержит теплоизолированную емкость 1, в проеме которой закреплена пос редством кронштейнов 2 загрузочная горловина 3 для кускового битума, P раму 4, подвешенную под загрузочной горловиной 3 на шарнирных тягах 5 с воэможностью возвратно-поступательного движения в горизонтальной плоскости, блоки электронагревателя 6, 20 закрепленные на раме 4 с просветами относительно друг друга и в направлении движения этой рамы, накопительный резервуар 7 для сбора расплавленного битума и поддержания его в гото-.. 25 вом состоянии, битумный насос 8 с заборным 9 и сливным 10 патрубками и привод движения рамы 4.

Контактирующая поверхность блоков электронагревателя 6 имеет реб- Зп ра ll треугольного поперечного сечения, ориентированные по направлению .движения рамы 4, а их нижняя поверхность выполнена с теплоизоляцией 12.

Привод движения рамы включает в себя закрепленный снаружи емкости 1 в опоре 13 вал 14, связанный с двигателем битумного насоса 8, через понижающий редуктор 15.

Битумоплавильная установка рабо- 4О тает следующим образом.

Горловину 3 загружают кусковым битумом. Включают блоки электронагревателя 6, и под воздействием направленного подвода тепла к их контакти- 4 рующей поверхностй осуществляется нагрев этой поверхности до 220 С, после чего включается a работу привод движения рамы 4: В процессе контакта теплопередаюшей поверхности блоков нагревателя 6 и поверхности кускового битума происходит интенсивное оплавление последнего. В результате образуется пленка расплава, которая благодаря перемещению блоков нагревателя 6 сдвигается, освобождая для взаимодействия с их кон1 тактирующей поверхностью менее прогретые слои битума, при этом образующаяся пленка битума быстро набирает температуру от теплопередающей поверхности.

Наличие в зоне контакта разделительной пленки расплава битума с температурой, равной температуре теплопередающей поверхности нагревателя 6, значительно снижает процесс теплопередачи из-эа уменьшения разности температурных потенциалов контактирующих поверхностей.

Благодаря возвратно-поступательному движению блоков нагревателя 6 достигается механическое освобождение контактирующих поверхностей от разделительной высокотемпературной пленки битума.

Ребра 11 треугольного профиля на контактной поверхности блоков нагре вателя 5 увеличивают плошадь контакта и температуру расплава за счет стекания его по боковым поверхностям во впадину профиля.

Так блоки нагревателя 6 закреплены с просветами относительно друг друга, расплавленный битум беспрепятственно стекает в накопительный резервуар 7, откуда с помощью насоса 8 выдается по мере необходимости через сливной патрубок 10 потребите- лю.

Изобретение обеспечивает эффективную передачу тепла битуму и высо-.. кий КПД установки, снижение ее удельной металло-энергоемкости, упрощение конструкции и удобство эксплуатации.
