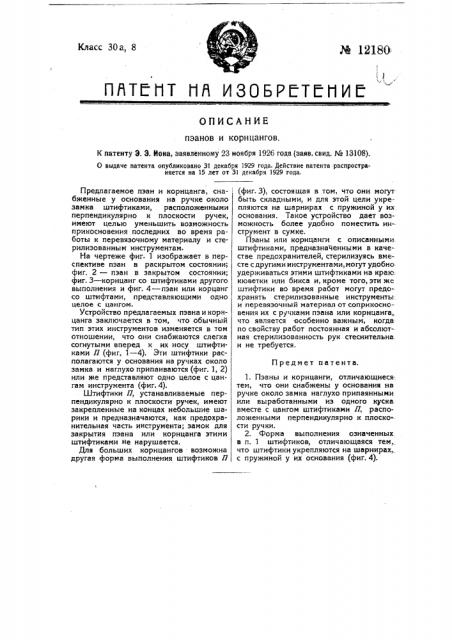

ОПИСАНИЕ пэанов и корнцангов.

К патенту Э, Э. Иона, заявленному 23 ноября 192б года (заяв. свид. № 13108), 0 выдаче патента опубликовано 31 декабря 1929 года. Действие патента распространяется на 15 лет от 31 декабря 1929 года.

Предмет патента.

Предлагаемое пэан и корнцанга, снабженные у основания на ручке около замка штифтиками, расположенными перпендикулярно к плоскости ручек, имеют целью уменьшить возможность прикосновения последних во время работы к перевязочному материалу и стерилизованным инструментам.

На чертеже фиг. 1 изображает в перспективе пэан в раскрытом состоянии; фиг. 2 — пэан в закрытом состоянии; фиг. 3 — корнцанг со штифтиками другого выполнения и фиг. 4 — пэан или корцанг со штифтами, представляющими одно целое с цангом.

Устройство предлагаемых пэана и корнцанга заключается в том, что обычный тип этих инструментов изменяется в том отношении, что они снабжаются слегка согнутыми вперед к их носу штифтиками П (фиг, 1 — 4). Эти штифтики располагаются у основания на ручках около замка и наглухо припаиваются (фиг. 1, 2) или же представляют одно целое с цангам инструмента (фиг. 4).

Штифтики П, устанавливаемые перпендикулярно к плоскости ручек, имеют закрепленные на концах небольшие шарики и предназначаются, как предохранительная часть инструмента; замок для закрытия пэана или корнцанга этими штифтиками не нарушается.

Для больших корнцангов возможна другая форма выполнения штифтиков П {фиг. 3), состоящая в том, что они могут быть складными, и для этой цели укрепляются на шарнирах с пружиной у их. основания. Такое устройство дает возможность более удобно поместить ин-струмент в сумке.

Лэаны или корнцанги с описанными штифтиками, предназначенными в каче-стве предохранителей, стерилизуясь вместе с другими инструментами, могут удобно. удерживаться этими штифтиками на краю. кюветки или бикса и, кроме того, эти же штифтики во время работ могут предохранять стерилизованные инструменты. и перевязочный материал от соприкосновения их с ручками пэана или корнцанга, что является -особенно важным, когда по свойству работ постоянная и абсолют-ная стерилизованность рук стеснительна, и не требуется.

1. Пэаны и корнцанги, отличающиеся. тем, что они снабжены у основания на ручке около замка наглухо припаянными или выработанными из одного куска вместе с цангом штифтиками П, расположенными перпендикулярно к плоскости ручки.

2. Форма выполнения означенных. в п. 1 штифтиков, отличающаяся тем, что штифтики укрепляются на шарнирах с пружиной у их основания (фиг. 4).
