Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК с51) 4 Е 04 В 7/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕ ГЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3644553/29-33 (22 ) 22. 09. 83 (46) 15.03.86. Бюл. ¹ 0 (71) Дагестанский политехнический институт (72) Б, И, Мангуев (53) 69.024.4 (088.8) (56) Морозов А. П. Универсальные межотраслевые промышленные здания больших пролетов. Л.: Стройиздат, 1964, с. 146. (54) (57) РАСПОРКА ЦИЛИНДРИЧЕСКОЙ ВИСЯЧЕЙ ОБОЛОЧКИ, включающая сжатый верхний и растянутый нижний пояса, соединенные между собой и ориенти„„SU„„1218021 А ровгнные вдоль пролета оболочки, отличпюи аяся тем, что, с целью уменьшения материалоемкости, сжатый пояс распорки выполнен сплошным в средней части пролета и сквозным из двух элементов в приопорных участках, при этом нижний элемент сжатого пояса выполнен в форме арки, верхний элемент — по форме висячего покрытия, а растянутый пояс распорки выполнен в виде затяжки, соединяющей нижние концы сжатого элемента, причем оболочка по всей длине пролета связана с верхней частью сжатого пояса.!

21 8021

777, 77777

77 Г °

Ч ы 2

Сост и Вите.ii> !! Ч I I«, Iiiiiñê и

Гi кред И. Верг с Корректор М, 1е яник

Г«1 а к 729 11о гиисное

ВНИИПИ Государственного комитета СССР но делам изобретений и открытий

I I3035, Москва, Ж- -35, Раушская наб,;;. 4,5

Филиал ППП «Г1атент», г. У кгород. ул. !1роектная, 4

Ре,гактор A. I x«ûiî

Закал IO!33 38

Изобретение относится к строительству и может быль использовано в висячих покрытиях одноэтажных промышленных и гражданских зданий и сооружений.

Целью изобретения является уменьшение м атер и ал о ем кости.

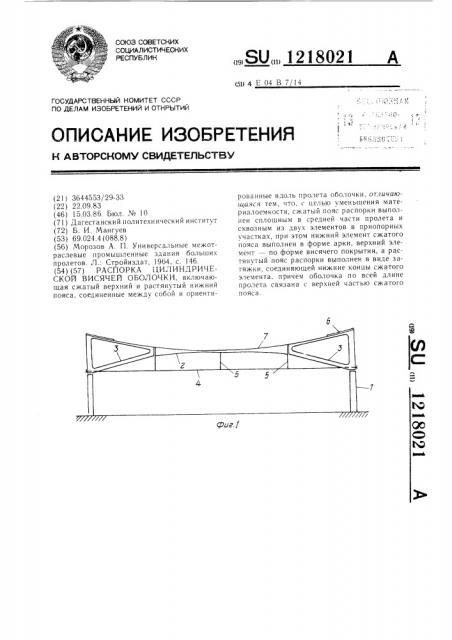

На фиг. 1 изображена цилиндрическая висячая оболочка, поперечный разрез; на фиг. 2 — - то же, продольный разрез, на фиг. 3 — план покрытия.

Изобретение осугцествляется следующим образом.

На колоннах 1 располагается распорка, состоящая из сплошной средней части 2 и сквозных приопорных частей 3. Концы нижних элементов сквозных частей распорки соединены затяжкой 4, которая связана с распоркой подвесками 5. Концы распорки связаны с опорным контуром висячего покрытия 6, и верхняя часть распорки по всей длине связана с оболочкой 7.

Благодаря применению предлагаемого конструктивного решения сжатая верхняя часть распорки включается в работу цилиндрической висячей оболочки, работающей на растяжение, вследствие чего усилия в распорке уменьп!аются, Кроме того, из-за прикрепления распорки по всей длине к оболочке она оказывается развязанной в горизонтальной плоскости. Наличие затяжки, соединяк)щей нижние элементы сжатого пояса арочного очертания, обеспечивает отсутствие передачи распора от них на колонны.
