Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК цо 4 Е 21 В 15 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3785711/22-03 (22) 30.08.84 (46) 15.03.86. Бюл. № 10 (71) Волгоградский завод буровой техники (72) В. С. Запорожченко, В. И. Карпунин и В. И. Пындак (53) 622:242.3 (088.8) (56) Авторское свидетельство СССР № 720131, кл. Е 21 В 15/00, 1977.

Авторское свидетельство СССР № 1032163, кл. Е 21 В 15/00, 1982. (54) (57) 1. УСТРОЙСТВО ДЛЯ ГОРИЗОНТИРОВАНИЯ И ПЕРЕМЕЩЕНИЯ БУРОВОЙ УСТАНОВКИ ПО РЕЛЬСАМ, включающее домкраты, корпуса которых подвижно установлены на основании буровой установки, а штоки шарнирно связаны с захватами, установленными с возможностью взаимодействия с рельсами, отличающееся.„SU „„1218060 А тем, что, с целью упрощения конструкции, корпусы домкратов снабжены узлом их фиксации относительно основания буровой установки, а их штоки снабжены подпятниками, установленными с возможностью взаимодействия с рельсами.

2. Устройство по п. 1, отличающееся тем, что корпусы домкратов установлены на основании буровой установки с возможностью возвратно-поступательного перемещения в направлении перпендикулярном опорной поверхности основания буровой установки, при этом захват шарнирно связан со штоком домкрата посредством тяги.

3. Устройство по и. 1, отличающееся тем, что узел фиксации выполнен в виде паза на корпусе домкрата для взаимодействия с фиксатором, установленным на основании ю буровой установки.

1218060

Изобретение относится к буровым установкам для наземного бурения, а именно к устройствам для горизонтирования и перемещения кустовых буровых установок.

Цель изобретения — упрощение конструкции устройства.

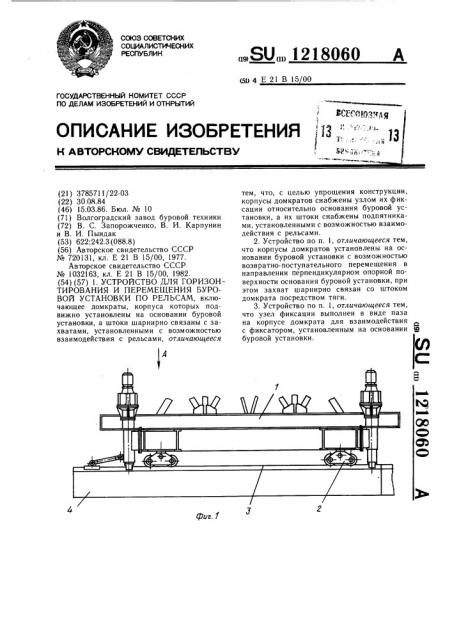

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 2 (в нижнем положении корпуса домкрата); на фиг. 4 — разрез  — В на фиг. 3; на фиг. 5— разрез à — Г на фиг. 3 (вариант конструктивного выполнения захвата); на фиг. 6— разрез Б — Б на фиг. 2 (в верхнем положении корпуса домкрата); на фиг. 7 — узел 1 на фиг. 6 (второй вариант конструктивного исполнения захвата); на фиг. 8 — качающийся домкрат в положении для горизонтирования; на фиг. 9 — качающийся домкрат в положении для перемещения; на фиг. 10 — разрез Д вЂ” Д на фиг. 8.

Основание буровой установки 1 с ходовыми тележками 2 опирается на рельсовый путь 3, установленный на направляющих балках 4. На основании буровой установки (БУ) над рельсами закреплены домкраты 5 механизма горизонтирования, которые имеют возможность своими штоками

6 опираться на рельс 3 или направляющую балку 4. Домкрат 5 может быть винтовым, гидравлическим и другим (не показано) . Два передних домкрата снабжены захватами 7, взаимодействующими с рельсами, для перемещения БУ. Захват выполнен, например, в виде клинового зажима (фиг. 5).

Один из вариантов исполнения устройства показан на фиг. 3 — 6.

Захват 7 шарнирно, посредством тяги 8, связан с проушиной 9 втулки 10, установленной на штоке 6. Нижний конец штока несет сферический подпятник 11, взаимодействующий в рабочем положении с рельсом 3 или балкой 4. Корпус 12 домкрата установлен в направляющем кронштейне 13, жестко закрепленном на основании БУ. В кронштейне 13 выполнен вертикальный паз

l4 для перемещения в нем проушины 9, а также поперечные пазы, верхний 15 и нижний 16, например, кольцевые, для взаимодействия с фиксаторами 17, установленными на кронштейне 13.

Устройство работает следующим образом.

Для выравнивания БУ корпуса всех домкратов зафиксированы в нижнем положении, при этом фиксатор 17 находится в пазах 15 (фиг. 3). Подпятник 11 штока 6 опирается на рельс 3 (или балку 4). Выравнивание БУ в горизонтальной плоскости производится поочередно тремя или четырьмя домкратами. Винтовые домкраты являются одновременно и опорами БУ при бурении. При использовании гидродомкратов необходимо при бурении установить под основание БУ дополнительные опорные узлы (не показаны).

Для перемещения БУ на очередную точку бурения фиксатор 17 выводят из паза

15, т. е. расфиксируют корпус. При выдвижении штока 6 корпус 12 поднимается вверх, поскольку шток упирается в рельс.

Корпус фиксируют в верхнем положении, заводя фиксатор 17 в нижний паз 16. При о подъеме штока тяга 8 перемещает захват 7 вдоль рельса, при этом клинья 18 и 19 захвата отжимаются и не препятствуют перемещению захвата. При выдвижении штока тяга 8 воздействует на захват 7 в направлении зажима клиньев 18 и 19, в резуль тате чего захваты фиксируются на рельсах, а БУ начинает перемещаться. При этом корпус 12 зафиксирован на высоте, обеспечивающей при полном выдвижении штока определенный зазор между ним и головкой рельса.

Для предотвращения изгиба штока от боковых нагрузок при перемещении БУ на втулке 10 установлены вкладыши 20, взаимодействующие с направляющей 13.

При выполнении захвата в виде вилки 21 стопорение его для перемещения БУ осуществляется за счет взаимодействия вилки

21 со штырем 22.

На фиг. 8 — 10 показан второй вариант исполнения устройства, с шарнирным креплением домкрата 5 на основании БУ.

40 Корпус 12 домкрата посредством цапф

23 установлен в шарнирном кронштейне 24.

Для выравнивания БУ корпус 12 посредством стопора 25 фиксируют в вертикальном положении (фиг. 8). Для перемещения БУ стопор 25 выводят из отверстия 26 в корпусе 12. Домкрат поворачивают и шарнирно соединяют с захватом 7.

1218060 фиг. Я

6-6

Фиг. 3

Г-Г

Фиг, б

1218060

Фиг. 8

1218060

Фиа9

А-А

Фиг,70
