Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д) 4 Е 21 В 47 02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по делАм изОБРетений и ОткРытий

ОПИСАНИЕ ИЗОБРЕТЕНИЯ:, .„ :;

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 3794187/22-03 (22) 25.08.84 (46) 15.03.86. Бюл. № 10 (71) Украинский филиал Всесоюзного ордена

Трудового Красного Знамени научно-исследовательского института горной геомеханики и маркшейдерского дела (72) Г. М. Свидлер (53) 622.241 (088.8) (56) Авторское свидетельство СССР № 442289, кл. Е 21 В 47/02, 1974.

Авторское свидетельство СССР № 739224, кл. Е 21 В 47/02, 1978. (54) (57) 1. ДАТЧИК АЗИМУТА ИНКЛИНОМЕТРА, содержащий рамку, размещенный в ней корпус, установленную по оси корпуса иглу с подвешенной на ней магнитной стрелкой, жестко связанной с реохордом и токосъемным кольцом, два арре„„SU„„1218088 А тирующих рычага с основными и обратными плечами и исполнительный механизм с кулачком, расположенным между обратными плечами, отличающийся тем, что, с целью повышения надежности арретирования и упрощения конструкции, основные плечи арретирующих рычагов установлены с возможностью изменения их длины и вращения относительно обратных плеч, а последние подпружинены относительно кулачка.

2. Датчик по п. 1, отличающийся тем, что, с целью повышения точности арретирования, основное плечо одного рычага установлено с возможностью непосредственного контакта с реохордом, а основное плечо другого — с токосъемным кольцом. при этом игла установлена с возможностью осевого перемещения и фиксации относительно корпуса.

1218088

Составитель А. Цветков

Техред И. Верес Корректор Г. Решетниик

Тираж 548 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Л. Веселовская

Заказ 1098/41

Изобретение относится к геофизическим приборам для исследования технических параметров скважин, конкретно. к инклинометрии, и может быть использовано для исследования скважин подземного бурения любой ориентации, в том. числе и на шахтах, опасных по взрыву газа и пыли.

Целью изобретения является повышение надежности и точности арретирования, а также упрощение конструкции.

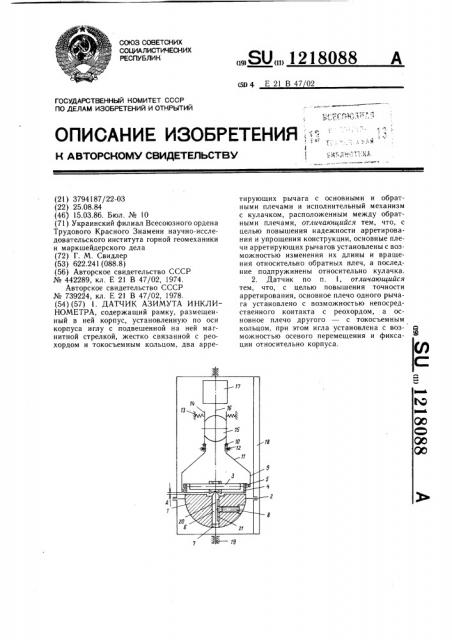

На чертеже изображен датчик азимута инклинометра.

Датчик азимута содержит корпус 1, установленный на осях 2, жестко связанные магнитную стрелку 3, реохорд 4 и токосъемное кольцо 5, составляющие единую подвижную систему, подвешенную на игле 6, расположенную в центральном отверстии 7 корпуса 1 и фиксируемую стопором 8. Арретирующие рычаги 9, которые свободно поворачиваются на осях 10, имеют регулируемые плечи 11, фиксируемые стопорами 12, и подпружиненные пружинами 13 обратные плечи

14, упирающиеся в кулачок 15, установленный на выходном валу 16 исполнительного механизма 17. Все элементы конструкции установлены на раме 18, вращающейся вокруг осей 19.

Датчик азимута инклинометра работает следующим образом.

Рама 18 и корпус 1 устанавливаются по отвесу при любом угле наклона скважины, а так как их оси вращения 19 и 2 взаимно перпендикулярны, то игла 6 всегда направлена вертикально вверх. При выключенном исполнительном механизме 17 арретирую1цие рычаги 9 разведены, и подвижная система (магнитная стрелка 3, реохорд 4, токосъемное кольцо 5) ориентируется по магнитному меридиану, поворачиваясь на игле 6. При включении исполнительного механизма 17 сидящий на его выходном валу 16 кулачок 15 поворачивается и прижимает контакты арретирующих рычагов 9 к реохорду 4 и токосъемному кольцу 5, осуществляя тем самым арретирование и обеспечивая простой и надежный токосъем в измерительной цепи датчика азимута. При возвращении кулачка 15 в первоначальное положение арретирующие рычаги 9 под действием пружин 13 пово5

1О

25 зо

45 рачиваются вокруг осей 10, при этом их регулируемые плечи 11 разводятся, а обратные плечи 14 упираются в кулачок 15.

При проведении измерений азимута в скважинах с углом наклона, близким к

90, арретирующие рычаги 9 ввиду простоты конструкции не мешают свободному повороту буссоли в раме 18. Для осуществления точного взаимодействия контактов арретирующих рычагов 9 с реохордом 4 и токосъемным кольцом 5 предусмотрена регулировка за счет перемещения в осевом и угловом направлениях относительно обратного плеча !4 регулируемого плеча 11, фиксируемого стопором 12.

При настройке датчика азимута с целью точного арретирования, а также повышения надежности работы датчика азимута между корпусом 1 и подвижной системой 3, 4 и 5 устанавливается необходимый зазор А путем свободного перемещения вдоль оси 20 датчика иглы 6, расположенной в центральном отверстии 7 корпуса 1, с последующей фиксацией иглы 6 стопором 8, установленным в корпусе 1 перпендикулярно оси 20 датчика. Для надежной и удобной фиксации иглы 6 стопор 8 целесообразно устанавливать на рас" стоянии, не превышающем половины высоты корпуса 1, а в игле 6 предусмотрен продольный паз 21.

По сравнению с прототипом в датчике азимута уменьшено усилие арретирования, вследствие чего оно выполняется непосредственно от исполнительного механизма, имеющего искробезопасную малую мощность электромагнита. В результате такой датчик азимута можно использовать в конструкциях искробезопасных инклинометров, проводящих измерение азимута в скважинах, пробуренных в шахтах, опасных по газу и пыли.

Предлагаемый датчик имеет малые габариты, что позволяет в заданнЬ1х размерах инклинометра увеличивать диаметр реохорда буссоли, обеспечивая тем самым повышение точности измерения азимута, и использовать его в малогабаритных скважинных приборах. Арретирующие рычаги, помимо арретирования подвижной системы, осуществляют непосредственно через свои контакты надежный и простой токосъем в измерительной цепи датчика азимута.
