СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ; -

1

1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1051318 (21) 3693005/22-03 (22) 13.01.84 (46) !5.03.86. Бюл. № 10 (71) Восточный научно-исследовательский институт по безопасности работ в горной промышленности (72) А. В. Трубицын, Г. С. Забурдяев, M. Д. Брагинский, В. А. Савельев, Д. И Зеляев и А. А. Трубицын (53) 622.807.002.54 (088.8) (56) Авторское свидетельство СССР № 1051318, кл. Е 21 F 5/20, 1981.,.Я0„„1218142 A ! ц 4 Е 21 F 5/04 (54) (57) 1. ОРОС ИТЕЛ Ь по а вт. св. № 105! 318, отличающийся тем, что, с целью повышения эффективности подавления тонкодисперсной пыли за счет улучшения диспергирования воды, устья тангенциальных каналов смещены один относительно другого по продольной оси цилиндрического сопла не менее, чем на величину их диаметра.

2. Ороситель по п. I, отличающийся тем, что тангенциальные каналы выполнены наклонно к цилиндрическому соплу.

1218142

Составитель И. Аллагулов

Техред И. Верес Корректор А. Зимокосов

Тираж 436 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор О. Колесникова

Заказ 1104 44

Изобретение относится к горной промышленности и может быть использовано для борьбы с пылью в очистных, подготовительных забоях, а также в пунктах перегрузки отбитой горной массы.

Цель изобретения — повышение эффективности пылеподавления тонкодисперсной пыли путем улучшения диспергирования воды.

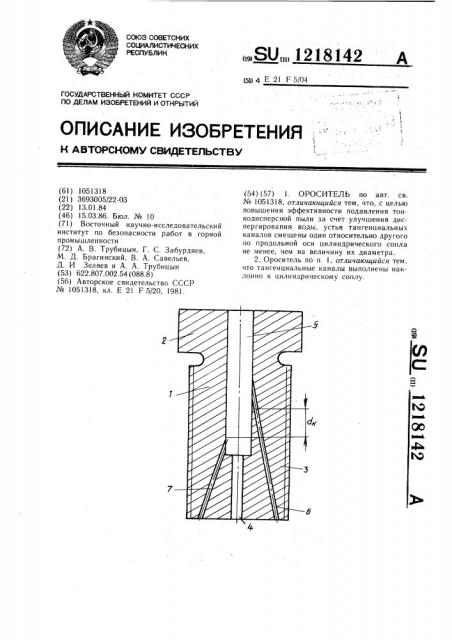

На чертеже изображен ороситель, продольный разрез.

Ороситель включает корпус 1 с головной частью 2 и хвостово" 3. По оси корпуса ороситель имеет центральный канал 4, выходящий в цилиндрическое сопло 5. Тангенциальные каналы 6 и 7 расположены в корпусе наклонно к цилиндрическому соплу и пересекаются с ним так, что устья смещены по длине сопла один относительно другого на расстояние не менее одного диаметра тангенциальных каналов (дк).

Работа оросителя осуществляется следующим образом.

Жидкость под давлением 8 — 10 атм поступает по каналам 4, 6, 7 в цилиндрическое сопло 5, в результате наклона тангенциальных каналов потоки жидкости, выходящие из каналов 6, 7, закручиваются в цилиндрическом сопле по винтовой линии в сторону выхода и усиливают друг друга, так как через расстояние, равное диаметру канала, весь поток жидкости из канала 7 уже движется поступательно и у сопряжения с каналом 6 встречных потоков не будет.

Ввиду увеличения скорости движения и зак ручивания потока на выходе из сопла 5 происходит тонкое диспергирование жидкости с дальнейшим движением капель по расширяющейся спирали. Более 60 /о образовавшихся капель имеют размер в пределах до 100 мкм. Эффективность подавления тонкодисперсной пыли возрастает в резуль 0 тате лучшего диспергирования жидкости и увеличения турбулентности потока и скорости движения капель.
