Устройство для герметичного разъемного соединения труб с гладкими цилиндрическими концами

Устройство для герметичного разъемного соединения труб с гладкими цилиндрическими концами

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (59 4 F 16 ? 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ о У 5

1 6 Ф 7 я

tpgi. 1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3659241/29-08, 3659239/29-08 (22) 11.07.83 (46) 15.03.86. Бюл. Н- 10 (72) Л.М.Илюшин (53) 621.643(088.8) (56) Патент Швейцарии Ф 386192, кл. 47 К 8/04, опублик. 1965 ° (54)(57) 1. YCTPOACTBO ДЛЯ ГЕРМЕТИЧНОГО РАЗЪЕМНОГО СОЕДИНЕНИЯ ТРУБ

С ГЛАДКИМИ ЦИЛИНДРИЧЕСКИМИ КОНЦАМИ, содержащее муфту, охватывающую трубы, гайки, расположенные между трубами и муфтой с торцов последней, и поджимающие уплотнительные элементы, причем муфта в средней части на внутренней поверхности имеет выступ, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, между торцами труб расположено центрирующее их уплотнение, имеющее в сечении Т-образную форму, а между уплотнением и гайками последовательно в осевом направлении в сторону гаек расположены конусные опорно-распорные кольца, уплотнительные элементы в виде манжет, опорные кольца, антифрикционные шайбы, при этом конусные опорно-распорные кольца контактируют соответственно с наружной поверхностью Т-образного уплотнения и выступом муфты.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что.оно снабжено футоркамй и контрмуфтами, соединенными с гайками и футорками, между которыми от гайки к футорке последовательно расположены введенные в устройство зажимные кольца, дополнительные опорные кольца и антифрикционные шайбы, поджатые футорками.

1218233

Изобретение относится к соединениям трубопроводов, работающих под любым давлением и в вакууме, и может быть использовано в любой отрасли народного хозяйства для транспортировки веществ, находящихся в газообразном, жидком и сыпучем состоя-нии.

Цель изобретения — повышение надежности соединения.

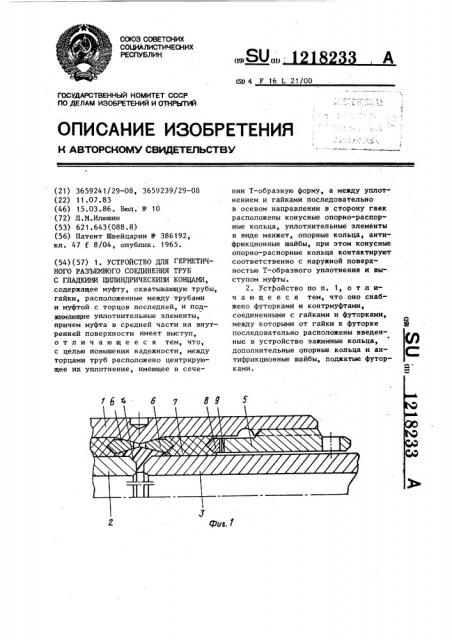

На фиг. 1 схематически изображено соединение в сборе; на фиг. 2— устройство для соединения повышенной надежности, вариант; на фиг. 3 -, разрез А-А на фиг. 2.

Устройство содержит муфту 1 с выступом в средней части, охватывающую трубы 2 и 3, между торцами которых расположено центрирующее уплотнение 4, имеющее в сечении

Т-образную форму, гайки 5, расположенные между трубами и муфтой. Последовательно в осевом направлении в сторону гаек расположены конусные опорно-распорные кольца 6, уплотнительные элементы в виде манжет 7, опорные кольца 8, антифрикционные шайбы 9. Устройство, изображенное на фиг..-2, дополнительно снабжено футорками 10 и контрмуфтами 11, соединенными с гайками 5 и футорками 10 между которыми от гайки к футорке последовательно расположены зажимные кольца 12, дополнительные опорные кольца 13 и антифрикционные шайбы 14.

Устройство работает следующим образом.

На стыкуемые концы труб 2 и 3 последовательно надеваются гайки 5, антифрикционные шайбы 9, опорные кольца 8, уплотнительные элементы в виде манжет 7, конусные опорнораспорные кольца 6. На стыкуемые концы труб надевают муфту 1, в центре которой установлено центрирующее уплотнение 4, имеющее в сечении

10 Т-образную форму, которая поджимается и фиксируется через конусные опорно-распорные кольца 6, уплотнительные элементы в виде манжет 7, опорные кольца 8, антифрикционные

15 шайбы 9, гайками 5 ввертываемыми в муфту 1. Это создает такое давление на манжеты 7, что они деформируются и заполняют весь объем,, ограниченный опорно-распорными кольца20 ми 6 и опорными кольцами 8, внешними поверхностями труб 2 и 3 и внутренними поверхностями муфты 1.

Устройство, изображенное на фиг. 2, собирается следующим образом.

25 На стыкуемые концы труб 2 и 3 последовательно надеваются футорки 10, дополнительные антифрикционные шайбы 14, опорные кольца 13, зажимные кольца 12, контрмуфты 11 и далее аналогично устройству, изображенному на фиг. 1. По окончании сборки устройства (фиг. 1) на гайки 5 навертываются контрмуфты 11 до упора в торцы муфты 1, а футорки 10 ввертываются в контрмуфту 11

35 до упора, поджимая к гайке 5 зажимные кольца 12, опорные кольца 13 и фрикционные шайбы 14, обеспечивая повышенную надежность устройства.

1218233

Составитель P.Õëóäîâà

Редактор С.Лисина Техред А.Бабинец Корректор А.Обручар

Заказ 1122/49 Тираж 880 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r.Óæãoðîä, ул.Проектная, 4
