Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

m>4 F 23 0 14/24 14 46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТЭЕННЫЙ КОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3540792/24-06 (22) 12.01.83 (46) 15.03.86. Бюл. Ф 10 (71) Среднеазиатский филиал Всесоюзного научно-исследовательского института использования газа в народном хозяйстве и подземного хранения нефти, нефтепродуктов и сжиженных газов (72) З.С.Талибдженов, И.К.Мусаев и В.Я.Ещенко (53) 662.951.2(088.8) (56) Авторское свидетельство СССР

У 231694, кл. F 23 D 13/24, 1962.

Авторское свидетельство СССР

У 922431, кл. F 23 D 17/00, 1980.

„„SU„„1218253 А (54) (57) ЛОПАТОЧНЫЙ ЗАВИХРИТЕЛЬ ГОРЕЛОЧНОГО УСТРОЙСТВА, содержащий укрепленные на штоке венцы аксиальных лопаток, отличающийся тем, что, с целью расширения диапазона регулирования параметров факела, шток выполнен поворотным, а каждый венец укреплен на штоке при помощи резьбового соединения с различным направлением резьбы в смежных венцах.

30 возрастает.

Фиг.3

Фиг 9 ю

ВНИИПИ Заказ. 1124/50 Тираж 515 Подписное

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4

Изобретение относится к энергетике и может быть использовано в различных областях техники в горелочных устройствах котлов, парогенераторов, промышленных печей и т. д.

Цель изобретения — расширение диапазона регулирования параметров факела.

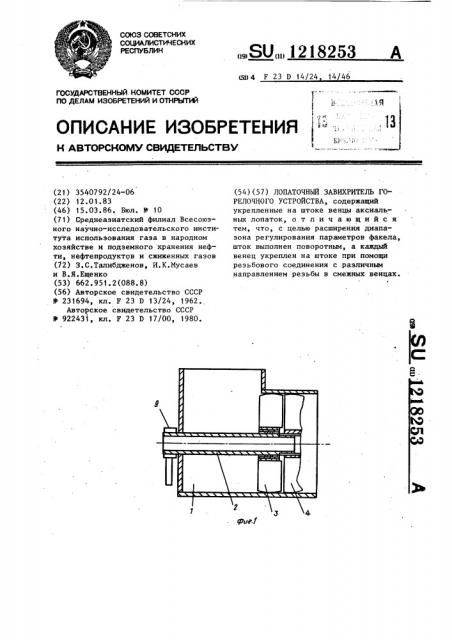

Hà фиг. 1 схематически изображен предлагаемый завихритель, продольныи разрез; на фиг. 2 — узел крепления лопаток завихрителя на штоке; на фиг.

3 — развертка лопаточного завихрителя при совмещении кромок лопаток двух венцов; на фиг ° 4 — то же, при увеличенной интенсивности крутки; на фиг. 5 — то же, при повышенной турбулентности потока.

Лопаточный завихритель горелочного устройства содержит установленные в корпусе I горелочного устроиства на поворотном штоке 2 лопаточные венцы 3 и 4, собранные на втулках 5 и 6 соответственно, с резьбой различного направления на внутреннеи поверхности. Втулки 5 и 6 навинчены на резьбовые участки 7 и 8 на поворотном штоке, оснащенном приводом 9.

Лопаточный завихритель работает следующим образом.

Воздух подается в корпус 1 и поступает на лопаточные венцы 3 и 4. При установке лопаточных венцов (фиг. 3) воздушный поток проходит последовательно установленные под относительно небольшим углом к потоку лопатки ,венца 3 и венца 4 с большим углом

18253 установки к потоку. Лопатки обоих венцов совмещаются кромками и образуют профилированные каналы равнопроходного сечения.

При повороте штока 2 приводом 9 резьбовые участки 7 и 8,взаимодействуя с резьбой на втулках 5 и 6, вводят лопатки венца 3 в межлопаточ-. ные каналы и наоборот. В положении

10 венцов, представленном на фиг. 4, каналы между лопатками венцов 3 и 4 образуют чередующиеся и расширяющи еся каналы, вследствие чего выходные скорости из этих каналов раз15 личны, причем угол отклонения потоков с большей скоростью больше, что в совокупности с образованными лопатками косым срезом на выходе иэ каналов с большей скоростью приводит к

20 повышению интенсивности крутки при повышенной турбулентности. Дальнейший поворот штока 2 приводит к дальнейшему совмещению венцов 3 и 4 в осевом направлении, и интенсивность крутки снижается, так как интегральное направление потока определяет лопатки венца 3 (фиг. 5), но турбулентность, определяемая взаимодействием потоков с различной скоростью, Примером сборки венцов аксиальных лопаток на штоке является сборка лопаток одного венца на втулке боль35 шего диаметра через закрепленную на штоке 2 втулку 6 с резьбой соответствующего диаметра.
