СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OYHPbfTHA

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCHOIVIV СВИДЕТЕЛЬСТВУ е (21) 3572812/28-06 (22) 01. 04. 83 (46) 15.03.86. Бюл. М 10 (71) Институт газа АН УССР (72) С.Д.Драган (53) 662 ° 951.2 (088.8) (56) Гусовский В.Л. и др. Сожигательные устройства нагревательных и термических печей. М.: Металлургия, 1981, с. 176, SU„„1218261 A ц04 F 23 9/00 F 23 N5 12 (54) (57} ГОРЕЛОЧНОЕ УСТРОЙСТВО, содержащее сопло, установленный к нему под углом факельный запальник и контрольный электрод, о т л и ч а ющ е е с я тем, что, с целью повышения надежности, контрольный электрод расположен по оси сопла и выведен за его пределы на расстояние от 1,5 до 2,0 диаметров сопла.

1218!

t5

Составитель 3.Языков

Редактор С.Лисина Техред О. Йеце Корректор А. Знмокосов

Заказ 1124/50 Тираж 515 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4(5 филиал ППП "Патент", r.Óæãoðîä, ул.Проектная, 4

Изобретение относится к энергетике и может быть использовано в различных .тепло технических устройствах для сжигания газового топлива.

Цель изобретения — повышение надежности путем обеспечения. контроля ппамени.

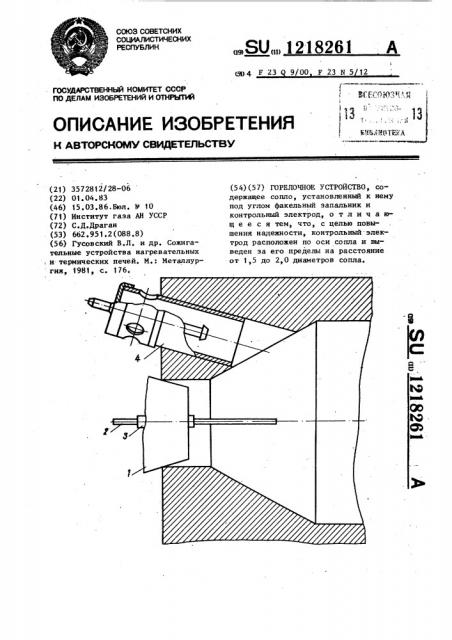

На чертеже схематически показано предлагаемое горелочное устройство.

Горелочное устройство содержит сопло 1 с соосным контрольным электродом 2 в изоляторе З.и факельный запальник 4.

При работе горелочного устройства пламя запальника 4, пересекая топ26! 2 ливную струю, истекающую из сопла

1, воспламеняет ее. Пламя эапапьника 4 и пламя сопла 1 образуют общую ионизированную среду, что, создает условия для проявления эффекта выпрямления, переменного напряжения, подаваемого на электрод 2 и запальник 4. Исчезновение факела запальника 4 или сопла 1 приводит к исчезновению выпрямленного пламенем тока.

При,расположении электрода 2 по оси сопла 1 и на расстоянии от среза, . равном 1,5-2,0 его диаметров, величина выпрямленного тока максимальна.
