Устройство для контроля процесса твердения бетона

Устройство для контроля процесса твердения бетона

Иллюстрации

Показать все

Реферат



Изобретение повьшаёт надежность и достоверность результатов контроля. Устройство содержит сильфон 1 с веществом 2( газом или жидкостью); коэффициент линейного расширения которого равен линейной усадке бетона во время тепловлажностной обработки, корпус 3 и соединяющзто их с преобразователями 5 передаточную планку 4. При тепловлажностной обработке происходит усадка бетона, при этом увеличивается его температура, а также увеличиваются объем вещества 2 и размеры сильфона 1 . Это приводит к изменению положения обоих преобразователей 5, что обеспечивает постоянство акустического контакта на протяжении всего процесса твердения бетона и идентичность силы их прижима. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„Я0„„121832 д!! 4 G 01 И 33/38, 29/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3684577/29-33 (22) 03.01.84 (46) 15.03.86. Бюл. У )О (71) Харьковский институт инженеров коммунального строительства (72) Я.А. Сериков (53) 620.1.08(088.8) (56) Авторское свидетельство СССР

Р 325764, кл. G 01 N 29/00, 1971.

Авторское свидетельство СССР

9 739394, кл. G 01 N 29/00, 1980. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОЦЕССА ТВЕРДЕНИЯ БЕТОНА (57) Изобретение повышает надежность и достоверность результатов контроля.

Устройство содержит сильфон 1 с веществом 2 (газом или жидкостью); коэффициент линейного расширения которого равен линейной усадке бетона во время тепловлажностной обработки, корпус 3 и соединяющую их с преобразователями 5 передаточную планку 4.

При тепловлажностной обработке происходит усадка бетона, при этом увеличивается его температура, а также увеличиваются объем вещества 2 и размеры сильфона 1. Это приводит к изменению положения обоих преобразователей 5, что обеспечивает постоянство акустического контакта на протяжении всего процесса твердения бетона и идентичность силы их прижима. 1 ил.

1218328

Составитель Д. Мепуришвили

Техред М.Пароцай Корректор M. Максимишинец

Редактор Н. Горват

Заказ 1128/53 Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к строительной индустрии, а именно к устройствам для контрЬля качества бетонных изделий в процессе тепловлажностной обработки.

Целью изобретения является повышение надежности и достоверности результатов контроля.

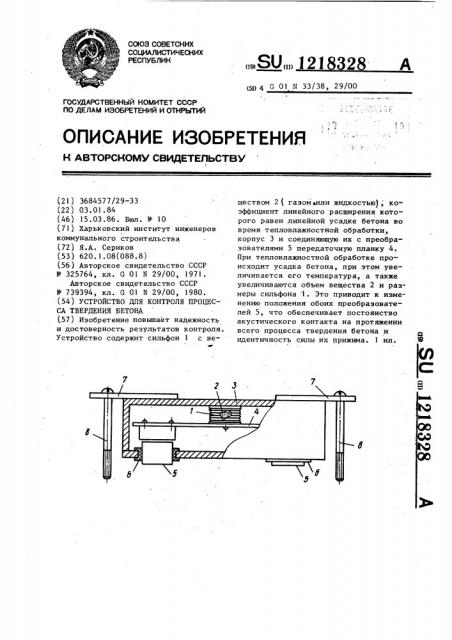

На чертеже представлена конструкция устройства.

Устройство для контроля твердения бетона содержит сильфон 1, заправленнь1й веществом (жидкостью 2 или газом) соединенный с корпусом 3 и передаточной планкой 4, преобразователи 5 прикрепленные к передаточной планке 4, прокладки 6 на передней стенке корпуса, а также фланцы 7 и винты 8 для крепления устройства на заформованном изделии. Вещество 2, заполняющее сильфон, должно иметь коэффициент линейного расширения, соответствующий коэффициенту усадки бетона (контракции), наблюдаемому в процессе тепловой обработки.

Устройство работает следующим образоме

Винтами 8 регулируют положение устройства для обеспечения акустичес кого контакта приемопередающих преобразователей 5 и бетона изделия в начальный момент.

Во время тепловлажностной обработки происходит усадка бетонной смеси из-за протекания процессов структурообразования. Изменение температуры твердения бетона передается веществу 2, заполняющему сильфон 1. В результате нагревания объем вещества 2

5 .увеличивается, что вызывает увеличение линейного размера сильфона 1, а также изменение через передаточную планку 4 положения обоих преобразователей 5.

Таким образом, обеспечивается постоянство акустического контакта на протяжении всего процесса твердения и идентичность силы прижима обоих преобразователей 5.

Формула изобретения

Устройство для контроля процесса твердения бетона, содержащее корпус с фланцами и болтами, измерительный преобразователь и прижимное приспособление в виде сильфона, заполненного веществом, коэффициент линейного расширения которого равен линейной усадке бетона во время тепловлажностной обработки, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и достоверности результатов контроля, оно снабжено дополнительным измерительным преобразователем, а прижимное приспособление содержит передаточную планку, при помощи которой сильфон соединен с изме35 рительными преобразователями.
