Имитатор магазина комплексных проводимостей

Имитатор магазина комплексных проводимостей

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике и измерительной технике и может быть использовано для построения образцовых мер индуктивности, емкости и активной проводимости. Цель изобретения - повышение точнос .ти имитации. Устройство содержит два образцовых элемента 1 и 3, четыре операционных усилителя (ОУ), 2,6, 9 и 10, шесть резисторов 4,5,7,13, 14 и 15, резистивный делитель напряжения (РДН)8 и два регулируемых резистора (РР) 11 и 12. Напряжение, пропорциональное реактивной составляющей входной проводимости имитатора , формируется на выходе ОУ2 и регулируется РР11. Формирование активной составляющей эквивалентной проводимости имитатора обеспечивается ОУ10, а ее регулирование - РР12. ОУ9 является одновременно инвертирующим сумматором этих двух составляющих напряжения. ОУ6, резисторы 4 и 5 и РДН8 являются сумматором напряжения и служат для компенсации влияния входного напряжения имитатора на его эквивалентную проводимость. При формировании комплексной проводимости имитатора с емкостным или индуктивным характером реактивности .; в качестве образцовых элементов 1 или 3 соответственно используется конденсатор. В качестве РР11, 12 могут быть использованы регулируе- , мые наборы проводимостей или ЦАП. 1 з.п. ф-лы, 1 ил. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 Н 03 Н 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

M AQTOPCHOMY СВИДЕТЕЛЬСТВУ!!!

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3685343/24-09 (22) 03.01.84 (46) 15.03.86. Бюл. У 10 (72) Ю.В. Братусь, E.À. Будницкая, В.П. Керпенко, С.В. Макаренко и Ю.А. Смоляр (53) 621.372.45 (088.8) (56) Авторское свидетельство СССР

9 959265, кл. Н 03 Н 11/00, 12.02.81.

Авторское свидетельство СССР

У 807485, кл. H 03 Н 11/00, 31.07.78, (54) ИМИТАТОР МАГАЗИНА КОМПЛЕКСНЫХ

ПРОВОДИМОСТЕЙ (57) Изобретение относится к радиотехнике и измерительной технике и может быть использовано для построения образцовых мер индуктивности, емкости и активной проводимости.

Цель изобретения — повышение точности имитации. Устройство содержит два образцовых элемента 1 и 3, четыре операционных усилителя (ОУ), 2,6, 9 и 10, шесть резисторов 4,5,7,13, 14 и 15, резистивный делитель напряÄÄSUÄÄ 1218451 А жения (РДН)8 и два регулируемых резистора (РР) 11 и 12. Напряжение, пропорциональное реактивной составляющей входной проводимости имитатора, формируется на выходе ОУ2 и регулируется РР11. Формирование активной составляющей эквивалентной проводимости имитатора обеспечивается

ОУ10, а ее регулирование — РР12.

ОУ9 является одновременно инвертирующим сумматором этих двух составляющих напряжения. ОУ6, резисторы

4 и 5 и РДН8 являются сумматором напряжения и служат для компенсации влияния входного напряжения имитатора íà его эквивалентную проводимость, . Е

При формировании комплексной проводимости имитатора с емкостным или индуктивным характером реактивности"-! в качестве образцовых элементов 1 или 3 соответственно используется конденсатор. В качестве РР11, 12 могут быть использованы регулируемые наборы проводимостей или ЦАП. 1 з.п. ф-лы, 1 ил.

1218

25

35

45 вывод которого соединен с общей ши50 ной, при этом отвод резистивного де55

Ф

Изобретение относится к радиотехнике и электроизмерительной технике и может быть использовано для построения образцовых мер индуктивности, емкости и активной проводимости, применяемых, например, в мостовых и компенсационных цепях переменного тока.

Цель изобретения — повышение точности имитации. 10

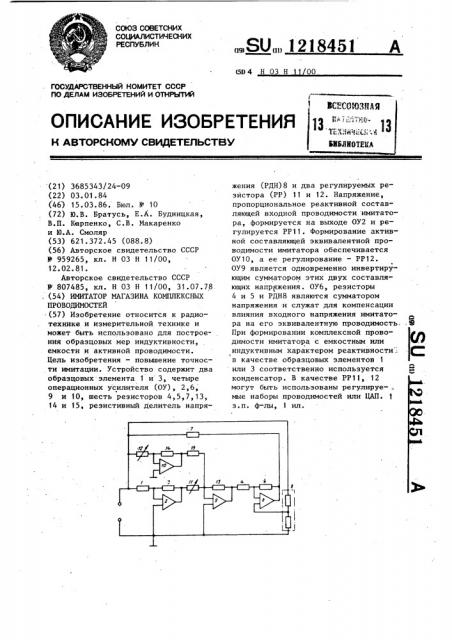

На чертеже представлена принципиальная электрическая схема предлагаемого имитатора магазина комплексных проводимостей.

Имитатор магазина комплексных проводимостей содержит первый образцовый элемент 1, первый операционный усилитель 2, второй образцовый эле- . мент 3, первый 4 и второй 5 резисторы, второй операционный усилитель 6, третий резистор 7, резистивный делитель 8 напряжения, первый 9 и второй 10 дополнительные операционные усилители, первый 11 и второй 12 регулируемые резисторы, первый 13,второй 14,и третий 15 до. полнительные резисторы.

Имитатор магазина комплексных проводимостей работает следующим образом.

На выходе первого операционного усилителя 2 формируется напряжение, пропорциональное реактивной составляющей входной проводимости имитатора

Регулирование этой составляющей напряжения обеспечивается регулируемым резистором 11, включенным на входе первого дополнительного операционного усилителя 9. Формирование активной составляющей, эквивалентной проводимости имитатора, обеспечивается вторым дополнительным операционным усилителем 10, а регулирование этой составляющей осуществляется регулируемым резистором 12.

Первый дополнительный операционный усилитель 9 является одновременно инвертирующим сумматором этих двух составляющих напряжения. Второй операционный усилитель 6 с подключенными к нему первым 4 и вторым 5 резисторами, а также с резистивным делителем 8 напряжения является сумматором напряжения с использованием его инвертирующего и неинвертирующего входов и служит для компенсации влияния входного напряжения имитатора íà его эквивалентную проводимость, 451 ° 2

При формировании комплексной проводимости имитатора с емкостным характером реактивности в качестве первого образцового элемента .1 используется конденсатор. При формировании комплексной проводимости имитатора с индуктивным характером реактивности в качестве второго образцового элемента 3 используется конденсатор. В качестве регулируемых резисторов 11 и 12 используются регулируемые наборы проводимостей.

При раздельном регулировании величины регулируемых резисторов 11 и 12 обеспечивается раздельное регулирование соответственно реактивной и активной составляющих комплексной проводимости имитатора. В основном имитаторы комплексных проводимостей применяются для формированиякомплексных проводимостей с емкостным характером реактивности. В качестве регулируемых резисторов 11 и 12 могут

1 быть использованы цифроаналоговые преобразователи.

Формула изобретения

1. Имитатор магазина комплексных проводимостей, содержащий первый образцовый элемент, первый вывод которого является входом имитатора магазина комплексных проводимостей, а второй вывод соединен с инверти- . рующим входом первого операционного усилителя, второй образцовый элемент, включенный в цепь отрицательной обратной связи первого операционного усилителя, неинвертирующий вход которого соединен с общей шиной, последовательно соединенные первый и второй резисторы, точка соединения которых подключена к инвертирующему входу второго операционного усилителя, третий резистор, включенный между входом имитатора магазина комплексных проводимостей и выходом второго операционного усилителя, а также резистивный делитель напряжения, один лителя напряжения соединен с неин вертирующим входом второго операционного усилителя, о т л и ч а ю— шийся тем, что, с целью повышения точности имитации, в него. введены дополнительные первый и второй операционные усилители, два регулируемых резистора и три дополниСоставитель В. Цветков

Техред О.Неце Корректор С. Шекмар

Редактор М. Дылын

Заказ 1138/60 Тираж 818 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП ™Патент", r. Ужгород, ул. Проектная, 4 тельных резистора, при этом первый регулируемый резистор включен между выходом первого операционного усилителя и инвертирующим входом первого дополнительного операционного усилителя, в цепи отрицательной обратной связи которого включен первый дополнительный резистор, выход первого дополнительного операционного усилителя соединен с вторым выводом первого резистора, второй регулируемый резистор включен между входом имитатора магазина комплексных проводимостей и инвертирующим входом второго дополнительного операционного усилителя, в цепи отрицательной обратной связи которого включен второй дополнительный резистор, выход

121845 I 4 второго дополнительного операционно

ro усилителя через третий дополнительный резистор подключен к инвертирующему входу первого дополнительного операционного усилителя, неинвертирующие входы первого и второго дополнительных операционных усилителей соединены с общей шиной, второй вывод второго резистора соединен с

1в выходом второго операционного усилителя, а другой вывод резистивного делителя напряжения подсоединен к входу имитатора магазина комплексных проводимостей.

2. Имитатор по п. 1, о т л ич а ю шийся тем, что в качестве регулируемых резисторов используются цифроаналоговые. преобразователи.
