Счетчик-регистратор пропадания напряжения
Патент 1218460
Авторы
Классы МПК
Счетчик-регистратор пропадания напряжения
Иллюстрации
Реферат
Изобретение может быть использовано в устройствах дискретной автоматики для регистрации кратковременных пропаданий напряжений. Цель изобретения - расширение функциональных возможностей. Устройство содержит счетчик 1 импульсов, диоды 2 и 3, транзисторы 4,13-15 прямой проводимости, транзисторы 5,12 обратной проводимости, резисторы 6,7, 24-35, конденсаторы 8 и 9, общую шину 10 и шину 11 питания, ключевые элементы 16-19, светодиоды 20-23, входы 36-38 счетчика 1 и его выходы 39-42. Устройство позволяет регистрировать не только случаи полного пропадания контролируемогЪ напряжений, но и случаи его кратковременного понижения, а также импульсные помехи, имеющие достаточную для регистрации амплитуду. 2 ил. (Л GfO
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„,SU» 12184 (5D4 НОЗ 2 l
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3725918/24-21 (22) . 11.04.84 (46) 15.03.86. Бюл. Р 10 (72) В.А.Гусев и А.Н.Белых (53) 621.374(088.8) (56) Международная заявка В 82/02463.
Авторское свидетельство СССР
У 898622, кл. Н 03 К 23/03,27.02.80. (54) СЧЕТЧИК-РЕГИСТРАТОР ПРОПАПАНИЯ
НАПРЯЖЕНИЯ (57) Изобретение может быть использовано в устройствах дискретной ав/ томатики для регистрации кратковременных пропаданий напряжений. Цель изобретения — расширение функциональных возможностей. Устройство содержит счетчик 1 импульсов, диоды
2 и 3, транзисторы 4,13-15 прямой проводимости, транзисторы 5 12 обратной проводимости, резисторы 6,7, 24-35, конденсаторы 8 и 9, общую шину 10 и шину 11 питания, ключевые элементы 16-19, светодиоды 20-23, входы 36-38 счетчика 1 и его выходы 39-42. Устройство позволяет регистрировать не только случаи полного пропадания контролируемого напряжениФ, но и случаи его кратковременного понижения, а также импульсные помехи, имеющие достаточную для регистрации амплитуду. 2 ил.
1 1
Изобретение относится к импульсной технике и может быть использовано в различных устройствах дискрет-. ной автоматики для регистрации кратковременных пропаданий напряжения.
Целью изобретения является расширение функциональных возможностей за счет обеспечения возможности регистрации как полного, так и частичных пропаданий напряжения.

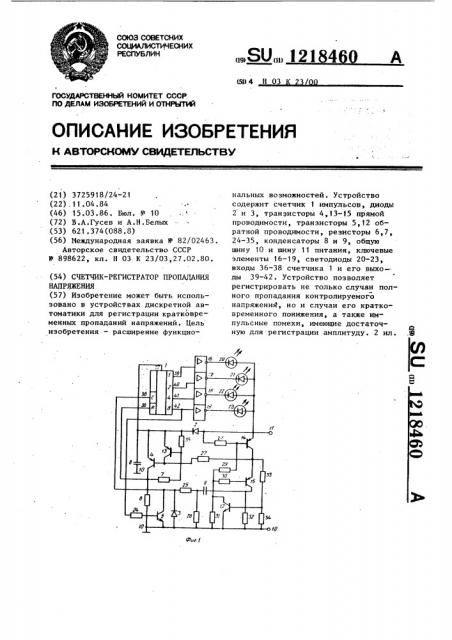

На фиг. 1 представлена принципиальная схема счетчика-регистратора пропадания напряжения; на фиг. 2— временные диаграммы в характерных точках схемы, где индексы при силовом напряжении U соответствуют номерам элементов . .Счетчик-регистратор содержит счетчик 1 импульсов, первый и второй диоды 2 и 3, нервый транзистор 4 прямой проводимости, первый транзистор 5 обратной проводимости, первый резистор 6, второй резистор 7, первый и второй. конденсаторы 8 .и 9, общую шину 10, шину 11 питания, второй транзистор обратной проводимости
12, второй, третий и четвертый транзисторы 13 — 15 прямой проводимости соответственно, ключевые элементы
16 — 19,- светодиоды 20 — 23, третий, четвертый ... тринадцатый и четырнадцатый резисторы 24, 25...34, 35, установочный вход 36, вывод питания 37 и счетный вход 38 счетчика, его первый, второй, третий и четвертый выходы 39 — 42.
В счетчик-регистратор пропадания напряжения, содержащий счетчик
1 импульсов, первый и второй диоды
2 и 3, первый транзистор 4 прямой проводимости, первый транзистор 5 обратной проводимости,. первый и второй резисторы 6 и 7, первый и второй конденсаторы 8 и 9, первый вывод первого конденсатора 8 в котором подключен к общей шине 10, а второй вывод через первый диод 2 в обратном направлении — к шине 11 питания, дополнительно введены второй транзистор 12 обратной проводимости, второй, третий и четвертый транзисторы 13 — 15 прямой проводимости, четыре ключевых элемента 16— 19, четыре светодиода 20 — 23 и резисторы с 24 по 35, с третьего по четырнадцатый, установочный вход 3 счетчика 1 импульсов подключен к коллектору первого транзистора 4 прямой проводимости, к первым
218460 2 выводам первого и второго резисторов 6 и 7, база первого транзистора 4 прямой проводимости соединена с первым выводом шестого резисто5 ра 27 и с коллектором второго транзистора 13 прямой проводимости, база которого соединена со вторым выводом второго резистора 7 и через четырнадцатый резистор 35 — с эмиттерами первого и второго .транзисторов 4 и 13 прямой проводимости, ео вторым выводом первого конденсатора 8 и выводом 37 питания счетчика
1 импульсов, счетный вход 38 кото15 рого подключен к катоду второго диода 3, первому выводу четвертого резистора 25 и коллектору первого транзистора 5 обратной проводимости база которого подключена через третий резистор 24 к четвертому выходу 42 счетчика 1 импульсов, второй вывод шестого резистора 27 подключен к первому выводу двенадцатого резистора 3, коллектору третьего транзистора 14 прямой проводимости, эмиттер которого подключен к шине . 11 питания, и эмиттеру четвертого транзистора 15 прямой проводияости коллектор которого подключен к перо вому выводу одиннадцатого резистора
32 и к первому выводу второго конденсатора 9, второй вывод которого подключен к первому выводу 37 пятого резистора 26 и ко второму выводу четвертого резистора 25, база третьего транзистора 14 прямой проводимости через седьмой резистор
28 подключена к шине 11 питания и . через восьмой резистор 29 — к первым выводам десятого резистора 3, 40 девятого резистора 30, второй вывод которого подключен к базе четвертого транзистора 15 прямой проводимости, и к коллектору второго транзистора 12 обратной проводимости, база
45 которого подключена ко второму выводу двенадцатого резистора 33 и первому выводу тринадцатого резистора
34, вторые выводы первого, пятого, десятого, одиннадцатого и тринадцатого резисторов 6, 26, 31, 32 и 34, анод второго диода 3 и эмиттеры первого и второго транзисторов 5 и 12 обратной проводимости подключены к общей, шине, каждый из четырех выходов 39 — 42 счетчика 1 импульсов соединен со входом соответствующего ключевого элемента 16 — 19, выход которого через свой светодиод
3 12 ., 20 — -23 соответственно соединен с шиной 11 питания.
Счетчик-регистратор пропадания напряжения работает следующим образом.
При подаче напряжения на шину 11 (фиг. 2а) через диод 2 начинает заряжаться конденсатор 8, а также начинает протекать ток через резисто ры 28, 29, 31 и по мере заряда конденсатора 3 начинает протекать ток через переход эмиттер-база транзистора 4, резисторы 27, 33 и 34. Транзистор 4 открывается и на установочный вход 36 счетчика 1 поступает напряжение (фиг. 2г) с коллектора транзистора 4, которое сбрасывает счетчик 1 в исходное состояние.
Дальнейшее увеличение напряжения на шине 11 вызывает увеличение тока через резисторы 28, 29 и 31 и при определенном значении — открывание транзистора 14 (фиг. 2б),, увели чение напряжения на коллекторе которого приводит к появлению тока, протекающего через резистор 33 и переход база-эмиттер транзистора 12.
Транзистор 12 открывается и напряжение на его коллекторе уменьшается (фиг. 2в),, что вызывает полное открывание транзистора 14, а затем транзистора 15. Перепад напряжения на резисторе 32 через конденсатор
9 поступает на вход 38 счетчика 1 импульсов (фиг. 2д), однако транзистор 4,находившийся до этого момента времени в насыщении, поддерживает на установочном входе 36 счетчика 1 импульсов высокий уровень ,напряжения, в связи с чем счетчик
1 остается. в исходном состоянии.
После этого транзистор 4 начинает закрываться, напряжение между его коллектором и эмиттером увеличивается и через, резистор 7 начинает протекать ток, открывающий транзис- . тор 13. При дальнейшей работе транзистор 13 поддерживается в открытом состоянии током, протекающим через резисторы 6 и 7, и блокируют управляющие сигналы, поступающие через резистор 27. На этом переходные процессы, связанные с подачей напряжения на шину 11; заканчиваются.
При уменьшении напряжения на шине
ff уменьшаются токи, протекающие через резисторы 29 и 33 и поддерживающие транзисторы 14 и 12 s откры-;
18460 4
SS
?5
iS том состоянии. Транзисторы 14, 12 и
15 при определенном напряжении на шине 11 закрываются и конденсатор 9 разряжается через резисторы 32 и
26. Емкость конденсатора 8 выбирается такой, чтобы напряжение на нем оставалось достаточным для нормальной работы счетчика во время понижения или пропадания напряжения на шине 11. Нри увеличении напряжения на шине 11 возрастает ток через резисторы 28, 29 и 31 и падение напряжения на резисторе 28 становится достаточным для открывания транзистора 14. Транзисторы 14, 12 и 15 открываются и на счетный вход 38 счетчика 1 поступает импульс (фиг. 2д),, изменяющий его состояние (фиг. 2е) (4эа) . На первом выходе 39 счетчика появляется вы сокий уровень, который вызывает открывание ключевого элемента 16, обеспечивающего коммутацию тока, необходимого для свечения светодиода 20. Появление следующего изменения напряжения на шине 11 (пропадания или провала) переводит счетчик в следующее состояние и так . продолжается до тех пор,пока высокий уровень не появляется на последнем выходе 42 счетчика 1 импульсов, который открывает транзистор 5 и блокирует тем самьм работу счетчика.
Счетчик-регистратор пропадания напряжения позволяет регистрировать не только случаи полного пропадания контролируемого напряжения, но и случаи его кратновременного понижения, а также импульсные помехи, имеющие достаточную для регистрации амплитуду. Это расширяет область
его применения. Предлагаемый счетчик-регистратор пропадания напряжения может быть использован для выявления редко повторяющихся импульсных помех и цепей, в которых они возникают.
Формула изобретения
Счетчик-регистратор пропадания напряжения, содержащий счетчик импульсов, первый и второй диоды, первый транзистор прямой проводимости, первый транзистор обратной проводимости, первый и второй резисторы, первый и второй конденсаторы, первый вывод первого кон1218480
У
4 л 1г Зб сбр г
Заказ 1138/60
Подписное
ВН ИИПИ
Тираж 818 денсатора подключен к общей шине, второй вывод через первый диод в обратном направлении — к шине питания, отличающийся тем, что, с целью расширения функциональных возможностей, в него дополнительно введены второй транзистор обратной проводимости, второй, третий и четвертый транзисторы прямой проводимости, четыре ключевык элемента, четыре светодиода и резисторы с третьего по четырнадцатый, установочный вход счетчика импульсов подключен к коллектору первого транзистора прямой проводимости, к первым. выходам первого и второго резисторов, база первого транзистора прямой проводимости соединена с первым выводом шестого 20 резистора и, с коллектором второго транзистора прямой проводимости, база которого соединена с вторым выводом второго резистора и через четырнадцатый резистор — с эмиттерами первого и второго транзисторов прямой проводимости, с вторым выводом первого конденсатора и выводом питания счетчика импульсов, счетный вход которого подключен к катоду второго диода, первому выводу четвертого резистора и коллектору первого транзистора обратной проводимости, база которого подключена через третий резистор к четвертому выходу счетчика импульсов, второй вывод шестого реэистора подключен к первому выводу двенадцатого резистора, коллектору
I третьего транзистора прямой проводимости и эмиттеру четвертого транзистора прямой .проводимости, коллектор которого подключен к первому выводу одиннадцатого резистора и к первому выводу второго конденсатора, второй вывод которого подключен к первому выводу пятого резистора и к второму выводу четвертого резистора, база третьего транзистора прямой проводимости через седьмой резистор подключена к шине питания и через восьмой резистор — к первым выводам десятого и девятого резисторов и к коллектору второго транзистора обратной проводимости, а эмиттер — к шине питания, второй вывод девятого рези стора подключен к базе четвертого транзистора прямой проводимости, база второго транзистора обратной проводимости подключена к второму выводу двенадцатого резистора и первому выводу тринадцатого резистора, вторые выводы первого, пятого десятого, одиннадцатого и тринадцатого резисторов, анод второго диода и эмиттеры первого и второго транзис торов обратной проводимости подключены к общейшине,каждый-из четырех выходов счетчика Импульсов соединен; с входом соответствующего ключевого элемента, выход которого через свой светодибд соединен с шиной питания.
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
