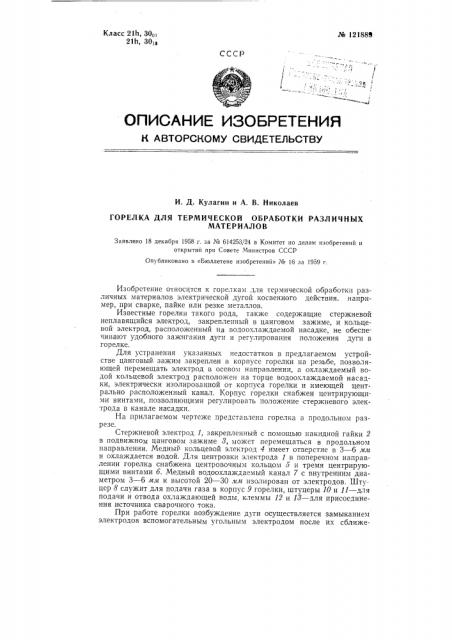

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. Д. Кулагин и А, В. Николаев

ГОРЕЛКА ДЛЯ ТЕРМИЧЕСКОИ ОБРАБОТКИ РАЗЛИЧНЫХ

МАТЕРИАЛОВ

Заявлено 18 декабря 1958 г. за № 614253/24 в Комитет по делам изобретений и открытий прн Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 16 за 1959 г.

Изобретение относится к горелкам для термической обработки различных материалов электрической дугой косвенного действия. например, при сварке, пайке или резке металлов.

Известные горелки такого рода, также содержащие стержневой неплавящийся электрод, закрепленный в цанговом зажиме, и кольцевой электрод, расположенный на водоохлаждаемой насадке, не обеспечивают удобного зажигания дуги и регулирования положения дуги в горелке.

Для устранения указанных недостатков в предлагаемом устройстве цанговый зажим закреплен в корпусе горелки на резьбе, позволяющей перемещать электрод в осевом направлении, а охлаждаемый водой кольцевой электрод расположен на торце водоохлаждаемой насадки, электрически изолированной от корпуса горелки и имеющей центрально расположенный канал. Корпус горелки снабжен центрирующими винтами, позволяющими регулировать положение стержневого электрода в канале насадки.

На прилагаемом чертеже представлена горелка в продольном разрезе.

Стержневой электрод 1, закрепленный с помощью накидной гайки 2 в подвижном цанговом зажиме 8, может перемещаться в продольном направлении. Медный кольцевой электрод 4 имеет отверстие в 3 — 6 ям и охлаждается водой. Для центровки электрода 1 в поперечном направлении горелка снабжена центровочным кольцом б и тремя центрирующими винтами б. Медный водоохлаждаемый канал 7 с внутренним диаметром 3 — 6 ми и высотой 20 — 30 и,и изолирован от электродов. Штуцер 8 служит для подачи газа в корпус 9 горелки, штуцеры 10 и 11 — для подачи и отвода охлаждающей воды, клеммы 12 и 13 — для присоединения источника сварочного тока.

При работе горелки возбуждение дуги осуществляется замыканием электродов вспомогательным угольным электродом после их сближе№ 121889 ния при помощи подвижного цангового зажима. После возбуждения дуги электроды разводятся на требуемое расстояние. Можно также возбуждать дугу при помощи вспомогательного высоковольтного высокочастотного разряда. B качестве защитного газа в горелку подают аргон, гелий или их смеси.

Предмет изобретения

Горелка для термической обработки (сварки, резки, пайки и т. д.) различных материалов электрической дугой косвенного действия, горягцей в струе газа между стержневым неплавящимся электродом, закрепленным в цанговом зажиме, и кольцевым электродом, о тл и ч а ю щ а яс я тем, что, с целью облегчения зажигания и регулирования дуги, цанговый зажим закреплен в корпусе горелки на резьбе, позволяющей перемещать электрод в осевом направлении, а охлаждаемый водой кольцевой электрод расположен на торце водоохлаждаемой насадки, электрически изолированной от корпуса горелки и имеющей центрально расположенный канал, причем корпус горелки снабжен центрирующимн винтами, позволяющими регулировать положение стержневого электрода в канале насадки.
