Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 А 01 С 1/00 (I (Ъ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Х АВТОРСК0МУ СВИДЕТЕЛЬСТВУ

Фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3687307/30-15 (22) 05. 01. 84 (46) 23.03.86. Бюл. И - 11 (71) Челябинский институт механиза:ции и электрификации сельского хозяйства и Рязанский завод сельскохозяйственного машиностроения (72) Э.А. Каменир, С.С. Салихов, И.П. Патюков, В.П. Армашов и В.П, Ключников (53) 631.33(088,8) (56) Авторское свидетельство СССР

В 680680, кл. А 01 D 33/08, 1977.

"(54) (57) УСТРОЙСТВО ДЛЯ ПРЕДПОСЕВНОЙ

ОБРАБОТКИ КАРТОФЕЛЯ, содержащее надетую на шкивы бесконечную ленту, рабочая ветвь которой размещена между верхним коронирующим электродом и расположенным снизу заземленным электродом, о т л и ч а ю щ е е с я тем, что, с целью снижения энергоемкости и металлоемкости конструкции, заземленный электрод выполнен в ви де отдельных секций, расположенных вдоль рабочей ветви бесконечной ленты и с зазором между ними.

Составитель 3. Сидорова

Техред А.Комарницкая Корректор М. Пожо

Редактор Н. Бобкова

Заказ 1168/ 1 Тираж 679 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4

Изобретение относится к сельскому хозяйству, а именно к устройствам, предназначенным для предпосевной обработки семенного картофеля.

Цель изобретения-снижение энергоемкости и металлоемкости конструкции.

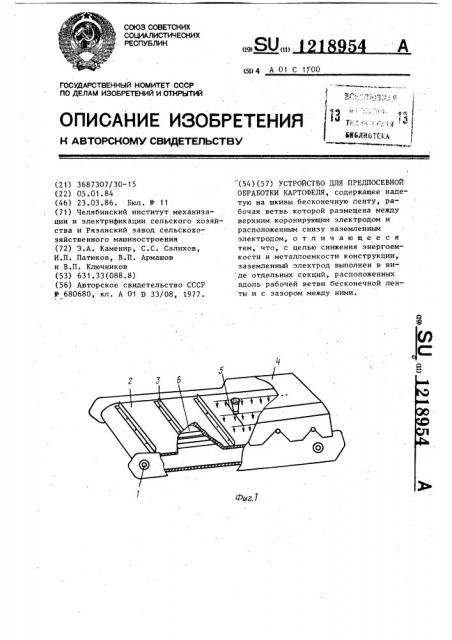

На фиг. 1 изображено предлагаемое

1устройство, общий вид; на фиг. 2— заземленный электрод, вид сверху.

Устройство содержит надетую на шкивы 1 эластичную бесконечную ленту 2, на которой закреплены ограничительные щитки Э. Рабочая ветвь ленты размещена в кожухе 4, в верхней части которого прикреплен расположенный над лентой коронирующий электрод 5 . Под лентой установлен заземленный электрод 6, выполненный в виде отдельных секций 7 металлических пластин, расположенных вдоль рабочей ветви транспортера. Для перемещения ленты служит электродвигатель и редуктор (не показаны).

218954 2

Устройство работает следующим об-., разом. 1 !

Картофель, предназначенный для обработки, подается из бункера (не показан) на ленту 2, и, попадая между ограничительными щитками, перемещается через кожух 4, где обрабатывается электрическим полем, 10 возникающим между электродами 5 и

6. В результате обработки активизируется жизнедеятельность картофеля, улучшается всхожесть и повышается урожайность. Нижняя поверхность ленты в процессе работы постоянно кон-: . тактирует с поверхностью электрода

6, при этом, благодаря уменьшенной поверхности электрода 6, снижается сила трения между лентой и электро-, дом 6. Кроме того, выполнение нижнего электрода в виде отдельных секций позволяет снизить металлоемкость конструкции.
