СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1218960 (5и4 А01 С700

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А 8TOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3752311/30-15 (22) 05.07.84 (46) 23.03.86. Бюл. № 11 (72) П. P. Кулик (53) 631.331 (088.8) (56) Авторское свидетельство СССР № 722512, кл. А 01 С 7/00, 1978

Авторское свидетельство СССР № 567422, кл. А 01 С 7/00, 1976. (54) (57) СЕЯЛКА, содержащая установленные на раме бункер и барабан с ячейками для семян, снабженный дисковыми ножами, вакуумной камерой и камерой повышенного давления воздуха, при этом последние сообщены с ячейками посредством каналов, отличающаяся тем, что, с целью повышения надежности работы на переувлажненных участках поля, на барабане между ножами установлены распределительные диски с осевыми и сообщенными с ними радиальными каналами, а ячейки для семян образованы выполненными на торцах дисков и сообщенными с их радиальными каналами кольцеобразными гнездами с эластичными вставками.

1218960

Изобретение относится к сельскохозяйственному машиностроению, в частности к сеялкам, предназначенным для посева семян в почву.

Цель изобретения — повышение надежности работы на переувлажненных участках поля.

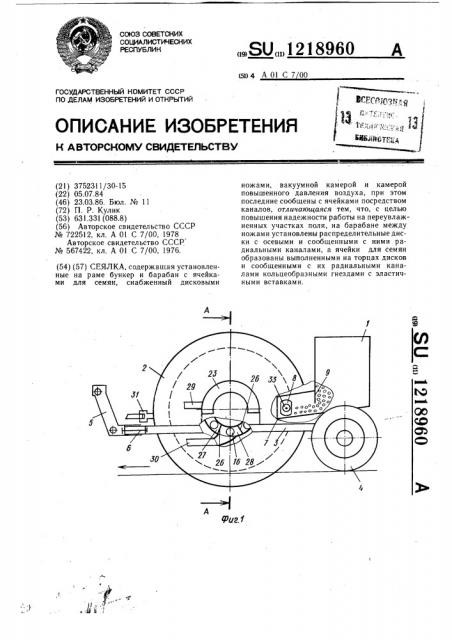

На фиг. 1 изображена сеялка, вид сбоку; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разре= Б — Б на фиг. 2; на фиг. 4 — - узел 1 на фиг. 2; на фиг. 5 — узел 11 на фиг. 2.

Сеялка содержит бункер 1 для семян, барабан 2, установленный на раме 3 с возможностью вращения. Рама 3 опирается на два колеса 4 и снабжена кронштейнами 5 для навешивания на трактор и механизмом 6 перекоса для установки барабана под определенным углом по отношению движения. Бункер 1 представляет собой емкость с наклонным днищем, снабженную приемником 7, сообщенным с бункером 1. Приемник 7 снабжен окном 8 для сообщения с барабаном 2 и заслонкой 9 для дозировки семян в приемник 7. Барабан 2 собран на валу 10, который содержит буртик 11, шпонку 12, гайку ) 3 и установлен на раме 3 на подшипниках 14. Дисковые ножи 15 снабжены центральным отверстиями под вал 10 и отверстиями для осевых каналов 16.

Распределительные диски 17, установленные между ножами 15, имеют центральные отверстия под вал 10 и осевые воздушные каналы, 16, которые сообщены с радиальными каналами 18. Последние выполнены в теле распределительных дисков 17 и заканчиваются кольцеобразными гнездами 19, которые снабжены вставками 20 из эластичного материала. Гнезда со вставками образуют ячейки 21 для семян с отверстиями 22 которые сообщаются с радиальными каналами 18.

Дисковые ножи 15 и распределительные диски 17 посажены на вал 10 при помощи шпонки 12 и стянуты гайкой 13, образуя барабан 2, один торец барабана 2 и его воздушные каналы 16 заглушены шайбой 23, а к другому торцу прилегает коллектор 24, прижатый пружиной 25, без возможности вращения с барабаном 2.

20 г

З0

Коллектор 24 представляет собой стакан с двойными стенками с отверстием в центре и удлиненной центральной частью, на которой установлена пружина 25, а в центральное отверстие проходит вал 10. Коллектор 24 снабжен перегородками 26, делящими его на две камеры: вакуумную камеру 27 и камеру 28 с повышенным давлением воздуха, которые сообщены с компрессором (не указан), патрубком 29 с всасывающей частью, а патрубком 30 — с нагнетательной. В связи с тем, что барабан 2 устанавливается под определенным углом по отношению движения, сеялка снабжена корданным валом 31 и угловой передачей 32 для привода барабана 2.

В зависимости от агротехнических требований вставки 20 устанавливаются с различным размером ячеек 21 и количеством отверстий 22 для поштучного высева и гнездового с соответствующим числом отверстий в донышке ячеек 21.

Сеялка работает следующим образом.

При работающем компрессоре разряжение по патрубку 29 в камеру 27 передается каналом 16 и 18 и отверстиям 22 во вставках к ячейке 21. В то время, когда ячейка 21 находится у окна 8, семя 33 под действием разряжения в ячейке 21 засасывается из приемника 7 через окно 8 в ячейку 21 и перекрывает отверстие 22. Атмосферное давление, которое выше давления в канале 18, давит на семя ЗЗ и оно, прогибая донышко ячейки 21, утопает в ней и не может отсечься малым зазором между барабаном 2 и приемником 7. При движении барабан 2 вращается по ходу движения сеялки и дисковые ножи 15, врезаясь в почву своими сферическими краями, отваливают ее в поперечном направлении, оставляя за собой бороздку. При этом впереди идущий нож 15 делает бороздку, а следующий за ним засыпает ее рыхлой почвой. Одновременно распределительные диски 17 транспортируют семя 33, утопленное в ячейке 21, к бороздке, где оно выбросится в бороздку давлением, поданчым от компрессора по патрубку 30, камере 28, каналам 16 и 18 и отверстиям 22, а следующий дисковый нож 15 прикроет его рыхлой почвой.

4-А

Фиг.2

1218960

82

17

Фиг. 5
