Шприц "гранат

Шприц "гранат

Иллюстрации

Показать все

Реферат



1. Шприц, содержащий корпус, внутри которого размещен поршень, имеющий кольцевую канавку и градуировку , .отличающийся тем, что, с цепью повьшения надежности дозирования, корпус выполнен из магнитного материала, а поршень - из магнитного эластомера. 2.Шприц по п. 1, о т л и ч а ющ и и с я тем, что в качестве магнитного материала использовано ферромагнитное стекло, 3.Шприц по п. 1, о т л и ч а ющ и и с я тем, что внутренняя поверхность корпуса покрыта алмазной или фторолоновой пленкой. 4.Шприц по п. 1, о т л и ч а ю - щ и и с я тем, что поршень выполнен полым, при этом полость поршня и его кольцевая канавка заполнены ферромагнитнойжидкостью, преимущественно химически инертной. 5.Шприц по п. 1, отличающий с я тем, что поршень выполнен из африкционного магнитного материала. 5 . Фиг.1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) (!!) (5!) 4 А 61 И 5/18 С Ot

ВСЕСОЖ 1

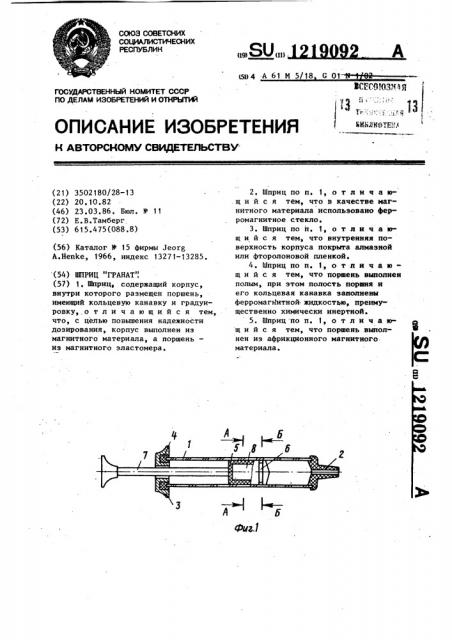

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3502180/28-13 (22) 20.10.82 (46) 23.03 ° 86. Бюл. N 11 (72) Е.В.Тамберг (53) 615.475(088.8) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬГПФ (56) Каталог Ф 15 фирмы Jeorg

А.Henke, 1966, индекс 13271-13285. (54) ШПРИЦ "ГРАНАТ", (57) 1. Шприц, содержащий корпус, внутри которого размещен поршень, имеющий кольцевую канавку и градуировку,,отличающийся тем, что, с целью повьппения надежности дозирования, корпус выполнен из магнитного материала, а поршень— из магнитного эластомера.

2. Шприцпоп. 1,.отличаю. шийся тем, что в качестве магнитного материала использовано ферромагнитное стекло.

3. Шприц по п. 1, о т л и ч а юшийся тем, что внутренняя поверхность корпуса покрыта алмазной или фторолоновой пленкой.

4. Шприц по п. 1, о т л и ч а ю— шийся тем, что поршень выполнен полым, при этом полость поршня и

его кольцевая канавка заполнены ферромагнитной. жидкостью, преимущественно химически инертной.

5. Шприц по п. 1, о т л и ч а юшийся тем, что поршень samoaнен из африкционного магнитного материала.

1219092

А-АСоставитель P.Ñòàíèíà

Редактор В.Иванова Техред А.Ач Корректор М.Демчик

Заказ 1181/8

Тираж 660 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится. к области дозирования, а именно к доэирующим приспособлениям, и может быть использовано для медицинских, биологических, химических и физико-химических исследований.

Целью изобретения является повышение надежности дозирования.

На фиг. 1 изображен, шприц, общий вид, на фиг. 2 — разрез А-А на фиг. 1, на фиг. 3 — разрез Б-Б на фиг. 1.

Шприц содержит корпус 1, изготовленный из магнитного материала, наконечник 2, колпачок 3 с уплотнительным кольцом 4, поршень 5, изготовленный иэ магнитного эластомера с кольцевой канавкой 6 и штоком 7. Поршень

5 имеет градуировку (не показана).

В качестве. магнитного материала, из которого изготовлен корпус 1, может быть использовано ферромагнитное стекло. Внутреннюю поверхность корпуса целесообразно покрыть алмазной или фторолоновой пленкой. Поршень S может иметь полость 8, при этом эту полость и кольцевую канавку 6 целесообразно заполнить ферромагнитной жидкостью преимущественно химически инертной. Поршень 5 может быть выполнен.иэ африкционного магнитного, материала.

Шприцем пользуются следующим об- разбм.

Продвижением поршня 5 к колпачку 3 набирают нужную нам жидкость.

После набора определенного количества жидкости продвижением поршня 5 выпускают ее.

Выполнение корпуса из магнитного материала, а поршня из магнитного эластомера позволяет создать высокую герметичность и поэтому на1п дежность при доэировании.

Использование в качестве магнитного материала ферромагнитного стек° ла, а поршня из африкционного материала, обеспечивает еще большую герметичность, а следовательно, еще большую надежность.

Покрытие шприца алмазной или фторолоновой пленкой позволяет работать с агрессивными средами и при повышенной температуре, например с фтористоводородной кислотой.

Заполнение полости поршня шприца и кольцевой канавки химически инертной ферромагнитной жидкостью, кото2 рая будет удерживаться в ней за счет более высокой коэрцитивной силы материала поршня, позволяет создать усиленное кольцевое намагничивание, геометрйчески совпадающее с канавкой, что также повышает надежность при дозировании. При такой высокой герметизации и надежности шприц может быть использован для дозирования. агрессивных стерильных газовых, а также магниточувствитель, ных сред.
