СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1219104 A (5D4 A63F908

ВАГУ".%3И.- . Я

ОПИСАНИЕ ИЗОБРЕТЕНИИ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3742370/28-12 (22) 30.03.84 (46) 23.03.86. Бюл. № 11 (72) П. В. Кулич (53) 685.853. (088.8) (56) Авторское свидетельство СССР № 1151254, кл. А 63 F 9/08, 1983. (54) (57) ОБЪЕМНАЯ ЛОГИЧЕСКАЯ ГОЛОВОЛОМКА, выполненная в виде звездчатого тела, образованного звездчатыми пирамидами, установленными с возможностью поворота одна относительно другой и взаимодействующими между собой посредством выступов и впадин, расположенных на контактирующих поверхностях звездчатых пирамид, отличающаяся тем, что, с целью повышения занимательности и развития пространственного воображения, она дополнительно содержит многогранные пирамиды с выступами, расположенные между звездчатыми пирамидами, при этом каждая звездчатая пирамида и примыкающие к ней многогранные пирамиды образуют игровой многогранник, причем выступы контактирующей поверхности каждого игрового многогранника образуют кольцевой выступ, а впадины контактирующих поверхностей звездчатых пирамид образуют кольцевой паз для взаимодействия с соответствующим кольцевым выступом игрового многогранника.

1219104

Изобретение относится к занимательным играм-головоломкам.

Цель изобретения — повышение занимательности головоломки и развитие пространственного воображения.

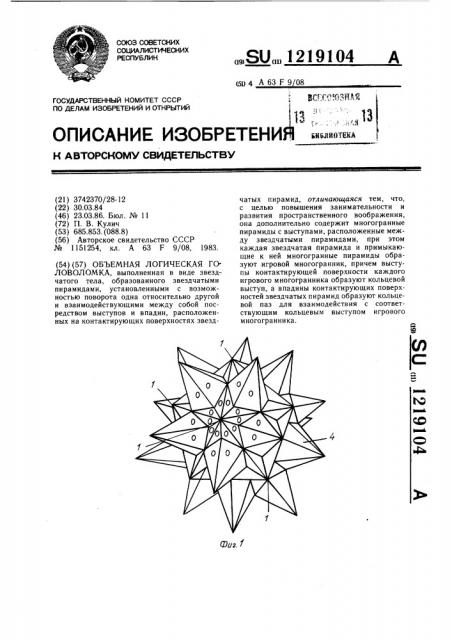

На фиг. 1 изображена объемная логическая головоломка, выполнечная в виде звездчатого икосододекаэдра; на фиг. 2— объемная логическая головоломка, выполненная в виде малого икосоикосододекаэдра; на фиг. 3 — то же, без одного игро- 10 ного многогранника; на фиг. 4 — игровые элементы, образующие звездчатые пирамиды, и многогранная пирамида звездчатого икосододекаэдра; на фиг. 5 — игровые элементы образующие звездчатые пираг

15 миды, и многогранная пирамида малого икосоикосододекаэдра.

Объемная логическая головоломка выполнена в виде звездчатого тела, образованного звездчатыми пирамидами 1, установленными с возможностью поворота одна относительно другой и взаимодействующими между собой посредством выступов 2 и впадин 3, расположенных на контактирующих поверхностях звездчатых пирамид 1.

Головоломка содержит многогранные пирамиды 4 с выступами 5, расположенными между звездчатыми пирамидами 1. Каждая звездчатая пирамида 1 и примыкающие к ней многогранные пирамиды образуют игровой многогранник. Выступы 2 и 5 контактирующей поверхности каждого игрового многогранника образуют кольцевой выступ, а впадины 3 контактирующих поверхностей звездчатых пирамид 1 образуют кольцевой паз для взаимодействия с соответствующим кольцевым выступом игрового многогранника. Звездчатая пирамида 1 состоит из игровых элементов 6 и 7.

Грани игровых элементов б и 7 и многогранных пирамид 4 выполняются разноцветными или на них наносятся рисунки или цапфы. Используя возможность их взаимного перемещения, можно группировать, создавая на гранях звездчатого тела комбинации, рисунки или наборы цифр.

1219104

1219104

Составитель С. Карпов

Редактор Л. Гратилло Техред И. Верес Корректор А. Тяско

Заказ 118319 Тираж 407 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
