Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3756784/25-08 (22) 21.06.84 (46) 23.03.86. Бюл. Р 11 (72) В.В. Травин, Л.Д., Птицына и В.А. Таран (53) 62-589.8(088.8) (56) Авторское свидетельство СССР

Ф 751572, кл. В 23 Q 7/02, 1978. . (54)(57) 1. ПОВОРОТНО-ДЕЛИТЕЛЬНЫЙ

СТОЛ ЗАГРУЗОЧНОГО УСТРОЙСТВА, содержащий основание, механизм фиксации и делительный механизм, выполненный в виде установленного в корпусе вала, несущего на себе муфту, одна из полумуфт которого связана с валом, а другая — с зубчатым колесом, взаимодействующим со шток-рейкой привода, и жестко

„„SU„„1219321 А (5ц 4 В 23 Q 16/02 закрепленные на валу-кулачки приводов поворота и вертикального перемещения планшайбы, о т л и— ч а ю шийся тем, что, с целью повышения надежности в работе делительного механизма, стол снабжен копиром, жестко установленным на основании соосно валу, и подпружиненным пальцем, а в обеих полумуфтах выполнены на равном расстоянии от оси вала отверстия, в одном из которых установлен указанный палец с возможностью взаимодействия с копиром и размещения в отверстии другой полумуфты.

2. Стол по п. 1, о т л и ч а юшийся тем, что копир выполнен с уступом. гopoну.

1

ff

1 12 19:-1

Изобретение относится к станкостроению, а именно к механизмам загрузочных устройств станков-автоматов для обработки заготовок оптических деталей с дискретным поворо5 .том стола.

Цель изобретения — повышение надежности в работе делительного механизма за счет предотвращения возникновения самопроизвольного 1fj ускорения ведомой части муфты по отношению к ведущей °

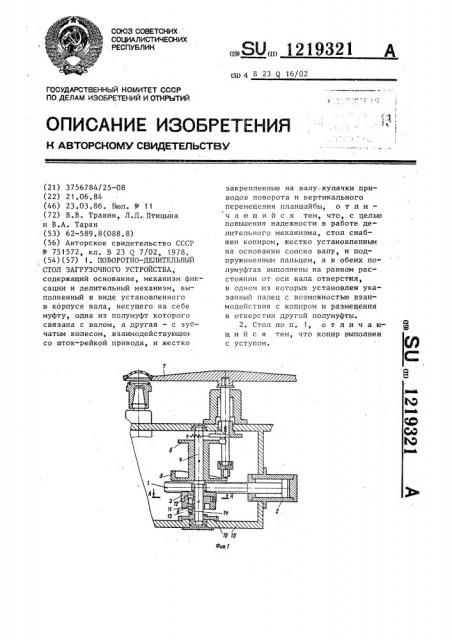

1!а фиг. 1 изображен поворотноделительный стол; на фиг, 2 — сечение А-А на фиг. 1.

t.5".

Делительньй механизм поворотноделительного стола состоит из штокрейки 1 гидроцилиндра 2, связанной с шестерней 3, свободно сидящей на валу 4 на котором закреплены

3 20 кулачки подъема 5 и поворота б планшайбы 7. ДЛ11 передачи вращения от шестерни 3 к валу 4 используют однооборотную муфту, ведущая часть которой жесткс связана с шес . 3 терней 3 и через соба1ку 8 — с одпозубой ступ11цей 9, 11оджимаемую к последней.-плаГ и 1атой noóæèío11

10, Ступица 9 жестко свя11ана с валом 4, На одинаковом расстоянии от

30 оси вала 4 в ведущей части 3 муфты (шестерне) и в ведомой части 9 муфты (ступице) выполнены отверстия

11 и 12, при этом в отверстии

11 ступицы 9 ра1 пОЛОжен ПЯлсц 13 ,связанный с последней пружиной 14,,Концентрично оси вала 4 па основании 15 закреплен кол1-::.р 16., взаимодейству1ощий с торцом пальця. 13, Поворотно--делительный стоп работает следую1цим образом„

При включении станка включается гидронясос и мРсло поступяе г В пра

В полОс Fb I IIJITJОцилиндра 2 1ц ТОк-рейка 1 перемещается влево., mec., c; терня 3 совершает оцин оборот. Собачка 8, установленная на шестерне

21

3, прижимается пластинчатой пружиной 10 к зубу ступицы 9 и поворачивает ее и вал 4, на котором она жестко установлена, вместе с блоком кулачков 5 и 6 на 360 ° За один оборот шестерни 3 планшайба 7 поднимается, поворачивается на заданный угол (например, 20, если планшайба 7 рассчитана на 18 деталей) и опускается в исходное положение.

В исходном положении палец 13 находится в отверстии 11 ступицы 9 и не соединен с (ведущей частью I муфты) шестерней 3. При вращении ведущей части муфты с шестерней 3, ступицы 9 и вала 4 головка пальца.

13 входит в отверстие 12 шестерни 3 вследствие контакта пальца 11 с поверхностью кругового неподвижного копира 16. Таким образом ведущая часть муфты с шестерней 3 и ступица 9 будут связаны между со6oII„ При возникновении дополнитель= ных усилий в процессе опускания планшайбы 7.„. стремящихся ускорить поворот кулачка 5 и соответственно вала 4, пален 13, соединяющий

o ep 1ùую и ведомую части I Ä"ôFÈ, т - e, шестерню 3 и ступицу 9 препят твует этому ускорению и, следователь»о, один оборот шестерни 3 точно соответствует одному Обороту ступицы 9.

Когца планшайба 7 вновь занимает исходное олсжение, т.е. деталь располагается в патроне, палец 13 под действием пружины 14 и в coaIветствии с профилем кругового :-1е-. подвР. .жлогс копира 16 выходит из О" верстия шестерни 3, При обратном ходе шток--рейки 1 ступица 9 и вал 4 остаются неподвижными, Палец 13 упирается в устуii кругового неподвижного копира

Iб и держивает ступицу и гял 4 от возможного поворота в Обратную 8"1ИПИ Заказ 1196/20
