Н ABT0PCH0IVIV СВИДЕТЕЛЬСТВУ (21) 3789774/29-33 (22) 14.09.84 (46) 23.03.86. Бюл. Р 11 (71) Научно-производственное объединение "Техэнергохимпром" (72) С.А.Гусев (53) 666.1.031(088.8) (56) Авторское свидетельство СССР

N 367058, кл. С 03 В 5/04, 1971.

Авторское свидетельство СССР

Н 57852, кл. С 03. В 5/04, 1939. (54)(57) СТЕКЛОВАРЕННАЯ ПЕЧЬ, содержащая соединенные протоком варочный и выработочный бассейны, дымоотводящий канал, совмещенный с форкамерой с загрузочным окном отличающаяся тем,что, с целью экономии топлива и улучшения качества расплава при использовании стеклоотходов, она снабжена загрузочными карманами, смонтированными по обе стороны форкамеры перпендикулярно продольной оси печи, при этом расстояние от загрузочного окна форкамеры до оси saгрузочных карманов и до верхней кромки бассейна печи соответственно составляет 2-3 и 0,3-0,6 расстояния между продольными стенками дымоотводящего канала.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к устройствам для производства стекла, а именно к конструкции ванной стекловаренной печи, и может найти широкое применение в стекольной промышленности и промышленности стройматериалов.

Цель изобретения — экономия топлива и улучшение качества расплава при использовании стеклоотходов.

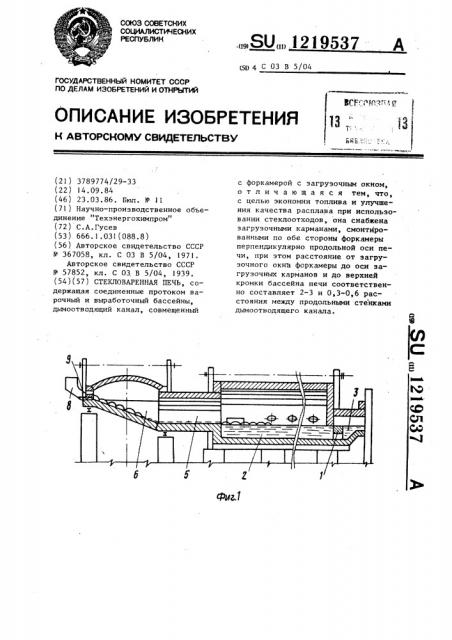

На фиг. 1 изображена печь, продольный разрез; на фиг. 2 — то же, план.

Стекловаренная печь содержит соединенные протоком 1 варочный 2 и выработочный 3 бассейны, загрузочные карманы 4, дымоотводящий канал 5 и форкамеру 6 с загрузочным окном 7. Загрузку форкамеры осуществляют из бункера 8 с помощью шнекового загрузчика 9, Варочный бассейн 2 снабжен горелками 10, а форкамера 6 — рекуператорами !1. Загрузочное окно форкамеры расположено от оси загрузочных карманов и от верхней кромки бассейна печи соответственно на расстояниях 2-3 и 0,3-0,6 расстояния между продольными стенками дымоотводящего канала(наиболее оптимальное значение этого расстояния—

2,S). В предлагаемых пределах также удачно решается конструктивное раэ1219537 мещение теплоиспольэуемых аппаратов и теплообмен между дымовыми газами и стеклобоем.

За счет предлагаемого конструктивного расположения загрузочного окна от форкамеры относительно оси загрузочных карманов и верхней кромки бассейна печи происходит интенсивный теплообмен между дымовыми

10 газами из печи и стеклобоем, загружаемым в форкамеру, что позволяет экономить топливо.

Стекловаренная печь работает следующим образом.

Стеклоотходы загружают в форкамеру 6 через загрузочное окно 7 из бункера 8 с помощью шнекового загрузчика 9, шихта поступает в варочный бассейн ? через загрузочный карман

2О 4 и посредством факелов горелок 10 под сводом варочного бассейна 2 происходит варка стекла. Дымовые газы из печи через дымоотводящий канал

5 поступают в форкамеру 6 и на ее

25 наклонном поду происходит плавка отходов стекла. Отдавшие тепло дымовые газы поступают в рекуператоры

ll для нагрева воздуха.

Конструктивные особенности стекловаренной печи позволят повысить качество расплава в производстве стеклошариков на 5-7 . и одновременно снизить расход условного топлива на 3-6 .
