Керамический пигмент

Керамический пигмент

Иллюстрации

Показать все

Реферат

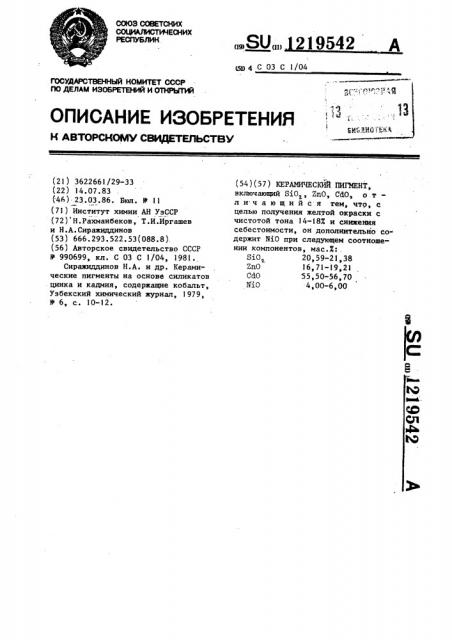

СОЮЗ СОВЕТСКИХ

° ИЮЮ

РЕСПУБЛИК (19) Ш)

1 1) 4 С 03 С 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И"- .1111 ОТЕ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСНОМУ СВИ4ЕТЕЛЬСТВУ (21) 3622661/29-33 (22) 14.07.83 (46) 23.03.86. Бюл. 1) ll (71) Институт химии АН УЗССР (72) Н.Рахманбеков, Т.И.Иргашев и Н.А.Сиражиддинов (53) 666.293.522.53(088.8). (56) Авторское свидетельство СССР

У 990699, кл. С 03 С 1/04, 1981.

Сиражиддинов Н.А. и др. Керамические пигменты на основе силикатов цинка и кадмия, содержащие кобальт, Узбекский химический журнал, 1979, У 6, с. 10-12. (54) (57) КЕРАИИЧЕСКЙЙ ПИГМЕНТ ° включающий SiO, ZnO, Cd.O, о тл и ч а ю шийся тем, что, с целью получения желтой окраски с чистотой тона 14-18Х и снижения себестоимости, он дополнительно содержит NiO при следующем соотношении компонентов, мас.Ж:.

SiO 20,59-21,38

ЕпО 16,71-19 21

Cd,O 55i50-56,70

NiO 4,00-6,00

1219542

Содержание компонентов, мас,Х,в составе

Компоненты пигмента и его свойства

20,59

16,71

56,70

21,38

19,12

55,50

20„98

17„92

56., 1О

СаО

4,00

6,00

5,00

NiO

Температура варки, С

1260

1260

1280

Температура обжига, С

960

970

980

490

486

488

Цветовой тон, нм

Чистота тона, Х

14

Коэффициент отражения

40

38,8

Термостойкость, теплосмена

10

Цвет

Желтый

Желтый

Желтый

Себестоимость, руб на 100 кг сырья

610,01

600,76

596,4

ВНИИПИ Заказ 1226/31 Тираж 457 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к керамической промышленности H может быть использовано при производстве пигментов, керамических красок.

Цель изобретения — получение желтой окраски с чистотой тона 1418Х и снижение себестоимости.

Составы предлагаемого пигмента н их свойства приведены в таблице.

Для приготовления шихты в качестве исходных сырьевых материалов используют.кремниевую кислоту с содержанием, мас.Х: $хО„ 20,5921,38; оксид цинка 16,71-19,12 оксид кадмия 55,50-56,70. В качестве окрашивающих добавок в шихту вводят 4-6.мас.Х закиси нйкеля.

Тщательно перемешанную шихту спекают в электрических печах с силитовыми нагревателями с 30-минутной выдержкой при конечной температуре 1260-1280 С. Расплав закаливают путем выпивания в проточную холодную воду, затем высушивают при

ll0 С, измельчают и исследуют их физико-химические свойства. Пигмент

16 после обжига и помола не требует дополнительных операций.

Для получения глазури желтого цвета предлагаемый пигмент вводят в фритту в количестве до 6 мас,X.

1 Глазурованные изделия обжигают при

950-980 С. Покрытые этой глазурью изделия характеризуются хорошим блеском, гладкой поверхностью и жел-тым цветом;
