Реферат

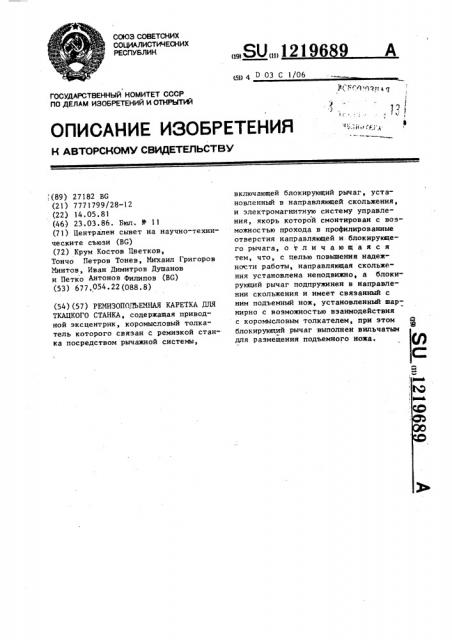

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1219 9 511 4 П 03 С 1/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4 - й!i rf.гл

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ, (89) 27182 BG (21) 7771799/28-12 (22) 14.05.81 (46) 23.03.86. Бюл. Н 11 (71) Централен сывет на научно-техническите съюзи (Вс) (72) Крум Костов Цветков, Тончо Петров Тонев, Михаил Григоров

Минтов, Иван Димитров Душанов и Петко Антонов Филипов (ВС) (53) 677.054.22(088.8) (54)(57) РЕМИЗОПОДЬЕМНАЯ КАРЕТКА ДЛЯ

ТКАЦКОГО СТАНКА, содержащая приводной эксцентрик, коромысловый толкатель которого связан с ремизкой станка посредством рычажной системы, включающей блокирующий рычаг, установленный в направляющей скольжения, и электромагнитную систему управления, якорь которой смонтирован с возможностью прохода в профилированные отверстия направляющей и. блокирующего рычага, отличающаяся тем, что, с целью повышения надежности работы, направляющая скольжения установлена неподвижно, а блоки" рующий рычаг подпружинен в направлении скольжения и имеет связанный с ним подъемный нож, установленный шарнирно с возможностью взаимодействия с коромысловым толкателем, при этом блокирующий рычаг выполнен вильчатым для размещения подъемного ножа.

3 12

Изобретение касается электромагнитного сцепляющего устройства для ремизоподъемной каретки ткацкого станка, снабженной программным управлением, Цель изобретения — повышение надежности работы.

На фиг.l представлена схема электромагнитного сцепляющего устройства вместе с исполнительным механизмом ремизоподъемной каретки; на фиг.2устройство, в аксонометрии.

Электромеханическое сцепляющее устройство ремизоподъемной каретки состоит иэ приводного эксцентрика 2, соединенного с валом ремиэоподъемной каретки (не показан) посредством толкателя 3, закрепленного за рамку 1.

Рамка 1 качается и своими двумя пле. чами соприкасается со свободным конt цом одноплечих рычагов 9 и 9, котоI рые входят в вилки .6 и 6 блокирую1 щих рычагов 12 и 12, а в своем ниж"

I нем конце имеют ролики 13 и 13

Блокирующие рычаги 9 и 9 установлены подвижно аксиально на подшипниках на направляющих пленках 4 и 4, I которые снабжены щелями 8 и 8 . К ( направляющим пленкам 4 и 4 монтированы небольшие электромагниты 11 и

t . 11 с погружающимися якорями 10 и

t 1

l0 . Последние входят в пазы 7 и 7 блокирующих рычагов 12 и 12

Устройство работает следующим образом.

При подаче импульса электромагниту 11 якорь 10 погружается в электромагнит, выходит иэ паза 7 блокирующего рычага 12 и под действием пружины 5 поднимается. Крюк 15 приводной ремизоподъемной каретки 16 под действием пружины 14 поворачивается по направлению движения часовой

19689 2 стрелки, зацепляется ножом 17, который его вытягивает вместе с одноплечим рычагом 1Я в правом направлении, поворачиваясь вокруг оси 20. При своем повороте направо рычаг 19 вытягивает соединительную штангу 27, а она со своей стороны поворачивает рычаг

25, который в этот момент начинает вращаться вокруг оси 26, так как рычаг 24 зацеплен неподвижным ножом

18. Нижнее плечо рычага 25 при своем повороте по направлению движения часовой стрелки вытягивает штангу 22 для привода ремизки (не показана), При подготовке следующего цикла нож 17 возвращает рычаг 19 в исходное положение. Если для той же ремизки не последует второго импульса, оба крюка 15, 15 остаются запертыми.

Если для той же ремизки будет подан второй импульс, срабатывает электромагнит 11, чей погружающийся якорь 10 убирается . Блокирующий рычаг 12 освобождается, отскакивает вверх и со своей стороны освобождает крюк 1 5, который поворачивается в направлении, обратном направлению движения часовой стрелки, освобождается ножом 18, который является неподвижным, зацепляется ножом !7, который вытягивает его влево. Влево поворачивается и рычаг 24, поворачивающийся вокруг оси 23. При своем повороте рычаг 24 вытягивает рычаг

25, который начинает вращаться вокруг шарнирных осей 21 и 28, Таким образом, циклы повторяются, причем на два оборота коленчатого вала ткацкого станка приходится по одному циклу двух противоположно установленных электромагнитов для данной ремизки.е

1219689

1219689
