Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ВСЕС() Н)ЗИ, Ф.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3764486/29-33 (22) 04.07.84 (46) 23.03.86. Бюл. № 11 (72) А. И. Цыганюк (53) 621.873.69 (088.8) (56) Авторское свидетельство СССР № 964092, кл. E 04 Н 12/00, 1981.

Авторское свидетельство СССР № 1096367, кл. E 04 Н 12/00, 1983. (54) (57) 1. СПОСОБ МОНТАЖА ВЕРТИКАЛЬНЫХ КОНСТРУКЦИЙ предварительно укрупненными секциями, включающий расчаливание регулируемыми расчалками верхней секции за верхнюю часть, строповку ее за нижнюю часть и вертикальный подъем с последующей установкой и закреп„„SU„„1219767 (ю ф E 04 G 221 1 2266, Е 04 Н 12 00 лен ием в проектном положении, отличающийся тем, что, с целью упрощения монтажа, перед строповкой верхней секции ее дополнительно расчаливают за нижнюю часть, причем одни расчалки закрепляют на лебедках, а другие пропускают через предварительно установленные предохранительные натяжные приспособления.

2. Способ по п. 1, отличающийся тем, что одни концы расчалок, закрепленных на лебедках, перед их закреплением на последних объединяют попарно, а другие концы пропускают через отводные блоки, прикрепленные один над другиM в двух vpoBHHx к вспомогательным сооружениям, затем натягивают расчалки и прикрепляют в двух уровнях к монтируемой секции.

1219767

Изобретение относится к монтажным работам в строительстве, в частности к способам монтажа вертикальных конструкций, и может быть использовано при монтаже башен различного назначения; металлических дымовых труб, опор линий электропередач и тому подобных конструкций предварительно укрупненными секциями.

Цель изобретения — упрощение монтажа.

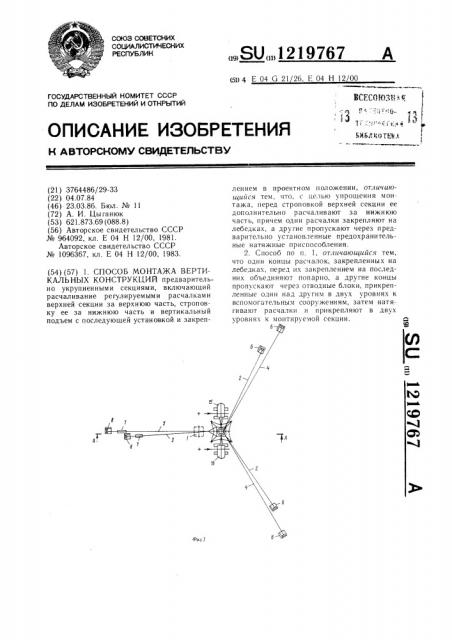

На фиг. 1 представлена схема монтажа верхней секции вытяжной башни на предварительно смонтированных нижних секциях по первому варианту, вид сверху: на фи г. 2 — разрез А — А на фи r. 1; на фиг. 3 — принципиальная схема предохранительного натяжного устройства; на фиг. 4-схема монтажа верхней секции вытяжной башни по второму варианту, вид сверху; на фиг. 5 — разрез Б — Б на фиг. 4; на фи г. 6 схема монтажа вертикальной конструкции подращиванием снизу по первому варианту, вид сбоку, Способ монтажа осуществляют следующим образом.

По первому варианту верхнюю секцию

1 расчаливают в вертикальном положении в двух уровнях: за нижнюю часть посредством двух удерживающих расчалок 2 и одной тяговой расчалки 3, а также за верхнюю часть посредством двух удерживающих расчалок 4 и одной тяговой расчалки 5.

Нижние концы удерживающих расчалок

2 и 4 закрепляют непосредственно на барабанах лебедок 6, а нижние концы тяговых расчалок сначала пропускают через предохранительные натяжные устройства 7, затем закрепляют на барабанах лебедок 8.

Предохранительное натяжное устройство 7 выполняют в виде рампой конструкции, к которой внизу закрепляют два крайних отводных блока 9, вверху — два центральных отводных блока 10, а на канат 11 между блоками 10 устанавливают блок 12 с грузом 13. Верхнюю секцию 1 стропят за нижнюю часть на крюки 14 грузоподъемных кранов 15.

Монтаж осуществляют следующим образом. При монтаже наращиванием сначала монтируют нижнюю часть 16 вытяжной башни, затем с помощью кранов 15 поднимают верхнюю секцию 1, на высоту, несколько большую высоты нижней части 16 вытяжной башни, осуществляют наезд кранами 16 и устанавливают секцию в проектное положение. При этом стабилизацию вертикального положения верхней секции осуществляют с помощью регулируемых удерживгющих 2 и 4 и тяговых 3 и 5 расчалок с лебедками 6 и 8. Допустимый угол наклона верхней секции 1 в процессе подьема определяют расчетом и выдерживают с помощью регулировки длины удерживающих расчалок лебедками 6. В процессе подьема

1О !

40 грузы 13 предохранительных натяжных устройств должны постоянно находиться во взвешенном состоянии: не опускаться на землю и не подниматься до предела. Это условие обеспечивают соответствующим включением лебедок 8.

При монтаже подращиванием снизу (фиг. 6) верхнюю секцию 1 поднимают над фундаментом на высоту, необходимую для подведения в вертикальном положении подращиваемой нижней секции. После проектного соединения верхней и подращиваемой нижней секций производят перенос расчалок нижнего уровня для закрепления за нижнюю часть верхней секции и перестроповку для очередного подъема. Стабилизацию вертикального положения верхней секции 1 осушествляют аналогично описанному выше.

По окончании монтажа оуществляют проектное закрепление вертикальной конструкции и демонтаж оснастки.

По второму варианту операции по подготовке верхней секции 1 к монтажу и монтаж осуществляют аналогично первому варианту, с той лишь разницей, что удерживающие расчалки 2 и 4 пропускают через отводные блоки 17 — 19, прикрепленные один над другим по вертикали в двух урон ях к вспомогательному сооружению 20, натягивают попарно параллельно в вертикальных плоскостях, а нижние их концы закрепляют на лебедках 6 попарно.

Использование стабилизации вертикального положения верхней секции в процессе подъема расчаливанием ее в двух уровнях за нижнюю и верхнюю части посредством регулируемых удерживающих и тяговых расчалок, нижние концы которых закрепляют на лебедках, позволяет осуществлять вертикальный подъем верхней секции при ее строповке за нижнюю часть, при этом не требуется каких-либо жестких направляющих обойм и дополнительных технических требований по констру кции верхней секции.

Пропуска ние тяговых расчалок дополнительно через предохранительные натяжные устройства обеспечивает постоянно натяжение всех расчалок статически определимыми чсилиями.

Закрепление попарно объединенных нижних концов удерживающих расчалок на лебедках, пропускание свободных верхних концов через отводные блоки, прикрепленные один над другим в двух уровнях и вспом огател ьным сооружениям, натя гив ание попарно параллельно в вертикальных плоскостях и закрепление удерживающих расчалок в двух уровнях к монтируемой секции обеспечивает постоянное вертикальное положение секции в процессе ее подъема, уменьшает потребность в лебедках, повышает надежность и безопасность монтажа.

Изобретение обеспечивает монтаж вертикальных конструкций, имеющих высоту, 1219767 значительно првышающую высоту подъема кранов, упрощает монтаж, позволяет обойтись без специальной дорогостоящей оснастки и дополнительных технических требований к монтируемым вертикальным конструкциям различных типов.

1219767

6- 6

Фиг.5
