Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5д 4 E 21 В 10/08

OllHCAHHE ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

5

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 854356/22-03 (22) 26.08.63 (46) 23.03.86. Вюл. № 11 (72) Л. А. Карнаухов (53) 622.24.051.55 (088.8) (56) Патент США № 2013838, кл. 175 — 333, 1935.

Авторское свидетельство СССР № 900!9, кл. Е 21 В 10/16, 1950. (54) (57) ОДНОШАРОШЕЧНОЕ ДОЛОТО, содержащее корпус с центральным канаÄÄSUÄÄ 1219775 д лом для подачи промывочной жидкости и шарошку с цапфой, имеющей осевой канал и установленной в корпусе наклонно к его оси, отличающееся тем, что, с целью повышения долговечности долота. корпус выполнен с двумя каналами, имеющими выход на его внешнюю поверхность, причем один из каналов сообщается с центральным каналом корпуса для подачи промывочной жидкости, а другой — с осевым каналом цапфы.

1219775

Составитель С. Денисова

Техред И. Верес Корректор Е. Рошко

Тираж 548 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Данкулич

Заказ 1302/42

Изобретение относится к горной промышленности и может быть применено при бурении скважин.

Цель изобретения — повышение долговечности долота.

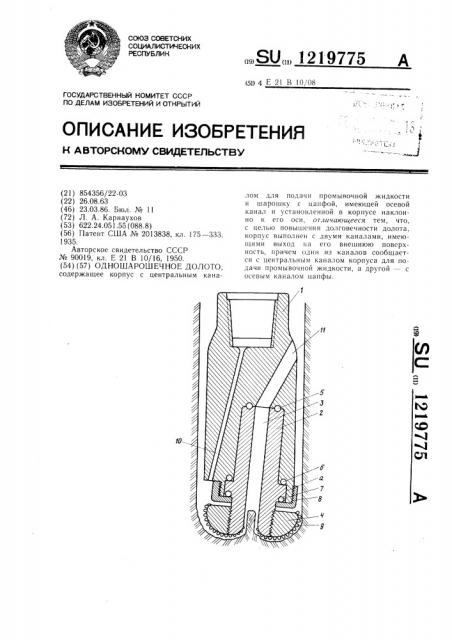

На чертеже представлено долото, общий вид.

Долото состоит из корпуса 1, имеющего в верхней части резьбу для присоединения к бурильным трубам или к шпинделю забойного двигателя. В корпусе до- 10 лота размещена цапфа 2, установленная наклонно к оси корпуса и имеющая осевой канал 3. Цапфа 2 жестко соединена с шарошкой 4. Для восприятия осевых усилий в корпусе установлены радиально-упорные шариковые подшипники: верхний 5, средний 6, нижний 7. Для удержания цапфы 2 в корпусе 1 долота служит муфта 8. В корпусе 1 долота и на цапфе 2 выполнен бурт а для размещения радиально-упорных подшипников. Шарошка 4 долота оснащена породоразрушающими элементами 9. Промывка забоя скважины и шарошки осуществляется через канал 10. Через канал 11 в корпусе 1 долота выводятся кусочки керна, обуриваемого шарошкой.

При работе долота на забое, образующийся керн будет непрерывно разрушаться за счет вибрации бурового инструмента и некоторого наклона (3 — 10 ) цапфы 2 по отношению к оси корпуса, не достигая большой высоты (не более 5 — 8 см) .

В случае же, когда керн по какимлибо причинам не будет ломаться на мелкие куски за счет названных факторов и начнет увеличиваться более упомянутой высоты, от него начнут отламываться небольшие куски, выходящие через канал 1 в кольцевое пространство между долотом и стенками скважины. Достигая забоя они будут измельчаться последующей работы шарошки.
