Изобретение относится к энергетике и может быть использовано, например, для очистки поверхностей нагрева.

Целью изобретения является повышение экономичности.

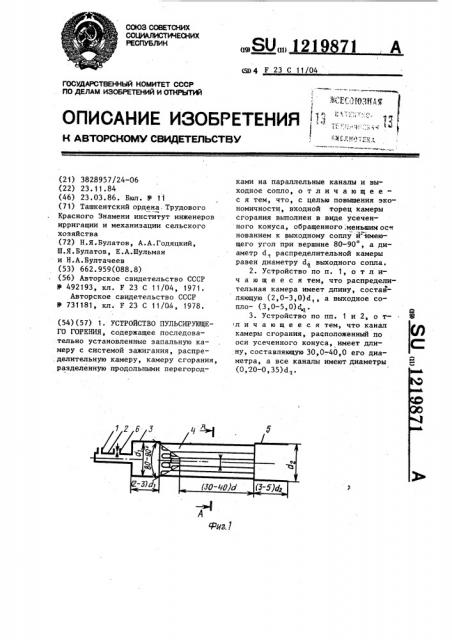

На фиг. 1 изображено устройство, пульсирующего горения, продольный разрез; на фиг. 2 — сечение А-А на фиг. 1.

Устройство пульсирующего горения содержит патрубок 1 подачи горючей смеси, запальную камеру 2 цилиндрический распределительный ,канал З,.камеры 4 сгорания, систему

5 зажигания и цилиндрическое сопло 6.

Устройство работает следующим образом;

Через патрубок 1 подачи горючая смесь заполняет запальную камеру 2, цилийдрический распределительный канал 3 и камеры 4 сгорания. При срабатывании системы 5 зажигания .горючая смесь в запальной камере 2 воспламеняется, фронт пламени выходит в полость канала 3 и распространяется в нем по накопленной горючей.смеси, приобретая вытянутую по оси форму со сферическим углом на вершине. При прохождении в канале 3

5 расстояния от среза запальной камеры 2 около 2-3 калибров фронт пламени заполняет все сечение канала

3, а фронт пламени приобретает форму конуса со сферическим углом на вер шине 80-90 . Этот вытянутый фронт пламени одновременно поджигает горючую смесь во всех камерах 4 сгорания, входные торцы которых образуют контур конуса со сферическим углом

80-90 . После зажигания в каждой камере 4 сгорания фронт пламени, непрерывно ускоряясь, формирует ударные волны..Эти ударные волны в камерах 4 сгорания сливаются в ударную волну максимальной интенсивности.

При выходе из каждой- камеры 4 сгорания ударные волны в полости сопла 6 сливаются в одну взрывную волну с интенсивностью, равной интенсивности каждой волны, но с поперечным сечением, равным поперечному сечению . сопла.
