Изобретение относится к холодильной технике и касается конструкции воздухоохладителей.

Цель изобретения — обеспечение эксплуатации воздухоохладителя при любой его ориентации.

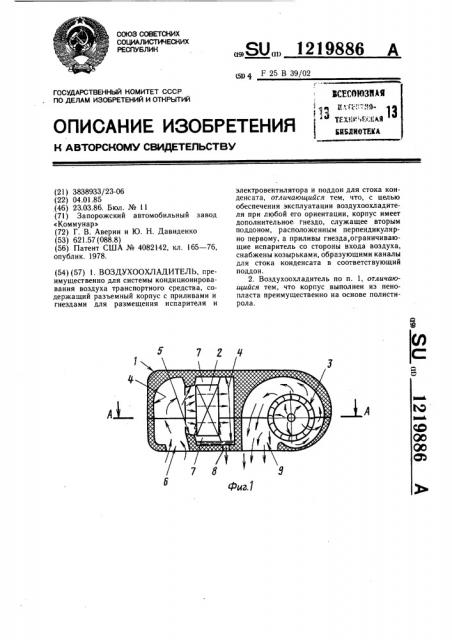

На фиг.1 представлен предлагаемый воздухоохладитель, разрез; на фиг.2 — разрез

А — А на фиг.1; на фиг.3 — разрез Б — Б на фи.2; на фиг.4 — разрез  — В на фиг.2, повернуто.

Воздухоохладитель состоит из разъемного корпуса 1, отформованного из пластмассового материала, например АБС пластика, с приливами и гнездами в его половинках для размещения и закрепления в нем испарителя 2, а также улитками для установки рабочих колес 3 вентилятора. Снизу, сверху и перед гнездом под испаритель 2 (фиг.1) в корпусе 1 отформованы гнезда 4 для сбора конденсата.

В верхней и нижней частях корпуса 1 на приливах гнезда под испаритель 2 со стороны входящего в него рециркуляционного воздуха отформованы козырьки 5, препятствующие попаданию конденсата в заборное отверстие 6, а также каналы 7 для стока конденсата в поддон 4 и удаления его через отверстие 8.

Кроме того, на фиг.1 показано отверстие

9 для подачи охлажденного воздуха в салон, а на фиг.2 — электродвигатель 10 вентилятора.

При накрышном варианте исполнения кондиционера корпус 1 воздухоохладителя выполнен из пенопласта, что улучшает его теплоизолирующие свойства, снижает трудоемкость изготовления изделия, его вес и нагрузку на кабину.

Монтаж воздухоохладителя осуществляют следующим образом.

В нижнюю половину корпуса 1 в гнездо с приливами устанавливают испаритель 2, в соответствующее гнездо укладывают электродвигатель 10 и рабочие колеса 3 вентилятора.

Верхней половиной корпуса 1 закрепляют установленные узлы и образовывают каналы для прохода воздуха от входного 6 к вы1с ходному 9 отверстиям через испаритель и вентилятор.

Предлагаемая конструкция воздухоохладителя может быть установлена, например, на крыше транспортного средства (фиг.1), под полом салона или под панелью приборов (фиг.3) или внутри салона на боковой стенке (фиг.4) .

Воздухоохладитель работает следующим образом.

Рабочие колеса 3 электровентилятора через испаритель 2 протягивают рециркуляционный воздух, поступающий из салона автомобиля в отверстие 6 воздухоохладителя. В испарителе хладагент забирает тепло протягиваемого воздуха и таким образом его охлаждает. Охлажденный воздух через

25 отверстие 9 направляется в салон для создания комфортных условий. Так как воздухоохладитель работает циклически, влага рециркуляционного воздуха конденсируется на испарителе 2 и под действием силы тяжести стекает вниз.

При этом со стороны заборного отверстия

6 капли по испарителю стекают на козырек 5 и через каналы 7 попадают в поддон 4, а оттуда отводятся через отверстие

8. С задней фронтальной части испарителя капли стекают непосредственно в поддон 4.
