Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (584 F 28 D 15 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3827606/24-06 (22) 19.12.84 (46) 23.03.86. Бюл. № 11 (72) В. В. Двирный (53) 621.565.58 (088.8) (56) Патент США № 4170262, кл. 165 — 105, опублик. 1979.

Авторское свидетельство СССР № 549674, кл, F 28 D 15/00, 1974. (54) (57) ТЕПЛОВАЯ ТРУБА, содержащая цилиндрический корпус, соосно установлен„Я0„„1219910 А ную внутри него с возможностью вращения цилиндрическую полую втулку с винтовыми каналами на наружной поверхности для транспорта конденсата теплоносителя, отличающаяся тем, что, с целью упрощения конструкции трубы путем выполнения втулки с элементами вращательного движения, на внутренней поверхности втулки также выполнены винтовые каналы с противоположным направлением винтовой линии по отношению к каналам на наружной поверхности втулки.

1219910

Составитель A. Лобанов

Редактор А. Ворович Техред И. Верес Корректор М. Пожо

Заказ 1314)49 Тираж 590 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4 5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

Изобретение относится к теплотехнике, а именно к теплопередающим устройствам в виде тепловых труб.

Целью изобретения является упрощение конструкции тепловой трубы путем выполнения размещенной внутри ее корпуса втулки с элементами привода вращательного движения.

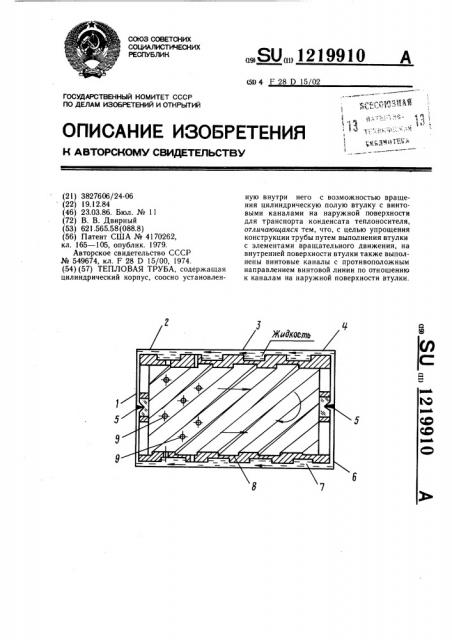

На чертеже схематично изображена тепловая труба, продольный разрез.

Тепловая труба содержит цилиндриче- 10 ский корпус 1 с зонами 2, 3 и 4 испарения, транспорта и конденсации соответственно.

Внутри корпуса 1 тепловой трубы соосно с ним установлена на опорах 5 вращения цилинд ическая полая вт лка 6. р У

Втулка 6 имеет на наружной и внутренней поверхностях винтовые (т.е. размещенные по винтовой линии) каналы 7 и 8 соответственно, имеющие на указанных поверхностях противоположные направления витков.

Для выхода пара в зоне 2 испарения имеются отверстия 9. канал 7 образует с корпусом 1 лабиринтный насос для конденсата теплоносителя.

Труба работает следующим образом.

В исходном состоянии тепловая нагрузка в зоне 2 испарения не подается и втулка 6 неподвижна, При подаче тепловой нагрузки поток пара, воздействуя на стенки винтовых каналов 8, приводит втулку 6 во вращение. Вследствие вращения втулки 6 винтовые каналы 7 на ее наружной поверхности увлекают сконденсированыный теплоноситель и перемещают его в зону 2 испарения.

При этом, чем интенсивнее подводимый тепловой поток, тем больше скорость потока пара, тем быстрее вращается втулка 6 и тем больше жидкости перемещается по винтовым каналам 7 в единицу времени из зоны 4 конденсации в зону 2 испарения, т, е. в тепловой трубе осуществляется автоматическое регулирование транспорта конденсата теплоносителя в зависимости от величины передаваемого через трубу теплового потока.

Выполнение втулки 6 с элементами привода вращательного движения позволяет устранить специальный конструктивный узел-турбинку, и упростить тем самым конструкцию тепловой трубы.
