Переход линии электропередачи через препятствия

Переход линии электропередачи через препятствия

Иллюстрации

Показать все

Реферат



Изобретение относится к переходам воздушных линий электропередачи через препятствия. Цель изобретения - снижение материалоемкости и повьпиение надежности при выполнении линии на напряжение 35 кВ и выше. Переход содержит опоры 2, 3, 4 под каждую фазу с обеих сторон препятствия 1. Оттяжки 3 закреплены первым концом к стволу опор 2,3,4 у места подвески провода , а вторым - к анкерам 6, установленным со стороны смежных пролетов. Оттяжка опоры 3 выполнена разветвленной в горизонтальном направлении на ветви 9 и 10 и закреплена вторыми концами к анкерам 6 оттяжек 5 крайних фаз. Дополнительные оттяжки 1 1 , 12 закреплены первыми концами у места подвески грозозащитного троса 7, а вторыми концами - к анкерам 6 оттяжек 5 крайних фаз. Переход может быть выполнен с дополнительными оттяжками и дополнительными анкерами, установленными со стороны перехода аналогично оттяжкам и анкерам , установленным со стороны смежных пролетов. Цель изобретения достигается за счет обеспечения устойчивости опор при наличии троса, использования железобетонных промежуточных унифицированных опор, уменьшения расхода металла, трудозатрат и объема работ на сооружение перехода . 1 3.п, ф-лы, 3 ил, ; g (Л to го Од 00

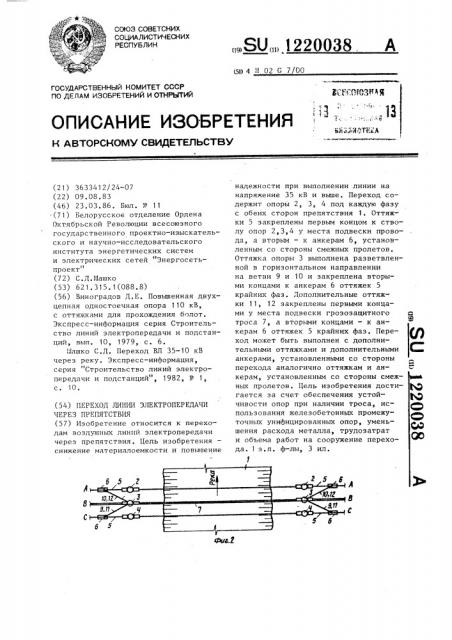

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU,» 1220038 А (51) 4 Ч 02 С 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

6il3s>4 +TEDÀ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

С

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3633412/24-07 (22) 09.08.83 (46) 23.03.86. Бюл. № 11 (71) Белорусское отделение Ордена

Октябрьской Революции всесоюзного государственного проектно-изыскательского и научно-исследовательского института энергетических систем и электрических сетей Энергосетьпроект" (72) С.Д.Шашко (53) 621.315.1(088.8) (56) Виноградов Д.Е. Повышенная двухцепная одностоечная опора 110 кВ, с оттяжками для прохождения болот.

Экспресс-информация серия Строительство линий электропередачи и подстанций, вып. 10, 1979, с. 6.

Ыашко С.Д. Переход ВЛ 35-10 кВ через реку. Экспресс-информация, серия Строительство линий электропередачи и подстанций", 1982, ¹ 1, с. 10. (54) ПЕРЕХОД ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ

ЧЕРЕЗ ПРЕПЯТСТВИЯ (57) Изобретение относится к переходам воздушных линий электропередачи через препятствия. Цель изобретения снижение материалоемкости и повышение надежности при выполнении линии на напряжение 35 кВ и выше. Переход содержит опоры 2, 3, 4 под каждую фазу с обеих сторон препятствия 1. Оттяжки 5 закреплены первым концом к стволу опор 2,3,4 у места подвески провода, а вторым — к анкерам 6, установленным со стороны смежных пролетов.

Оттяжка опоры 3 выполнена разветвленной в горизонтальном направлении на ветви 9 и 10 и закреплена вторыми концами к анкерам 6 оттяжек 5 крайних фаэ. Дополнительные оттяжки 11, 12 закреплены первыми концами у места подвески грозоэащитного а

tD троса 7, а вторыми концами — к анкерам 6 оттяжек 5 крайних фаз. Переход может быть выполнен с дополнительными оттяжками и дополнительными С анкерами, установленными со стороны перехода аналогично оттяжкам и анкерам, установленным со стороны смежных пролетов. Цель изобретения достигается за счет обеспечения устой- Х) чивости опор при наличии троса, ис- р пользования железобетонных промежуточных унифицированных опор, уменьшения расхода металла, трудозатрат и объема работ на сооружение перехо- © да. 1 з.п. ф-лы, 3 ил.

1220038 ее повышенную статическую устойчивость при подвеске. троса.

Таким обРазом, настоящий переход обеспечивает устойчивость опор при на5 .личии троса. Переход позволяет строить линии электропередачи на железобетонных промежуточных опорах из унифицированных стоек, оттяжек и анкеров; обеспечить применение цля строительства этих линий набор строительных механизмов, используемых для установки промежуточных железобетонных опор, и отказаться от дополнительных механизмов, необходимых в настоящее время для установки металлических анкерно-угловых опор; уменьшить расход металла, трудозатраты и объемы работ на сооружение линий электропередачи.

i. Переход линии электропередачи через препятствия, содержащий опоры под каждую фазу провода с обеих сторон препятствия, основные оттяжки, закрепленные первым концом к стволу опоры у места подвески провода, а вторыми — к основным анкерам, установленным со стороны смежных пролетов, отличающийся тем, что, с целью снижения материалоемкости и повышения надежности при выполнении линии на напряжение 35 кВ и выше, он снабжен грозозащищенным тросом, закрепленным к верхушке ствола опоры средней фазы, оттяжка опоры средней фазы выполнена разветвленной и закреплена вторыми концами к анкерам оттяжек крайних фаз, при этом опора средней фазы снабжена первыми допопнительными оттяжками, закрепленными своими первыми концами у места подвески грозозащищенного троса, а вторыми концами — к анкерам оттяжек крайних фаз.

2. Переход по и. 1, о т л и ч а юшийся тем, что он снабжен вторыми дополнительными оттяжками и дополПереход снабжен грозозащитным тро- 25 сом 7, закрепленным на верхушке 8 ствола опоры 3 средней фазы В. Оттяжка опоры 3 средней фазы B выполнена разветвленной в горизонтальном направлении на ветвь 9 и ветвь 10 и закреплена вторыми концами к основным анкерам 6 основных оттяжек 5 крайних фаз

A,С. При этом опора 3 средней фазы В снабжена первыми дополнительными оттяжками 11 и 12, закрепленными своими первыми концами у места подвески гро35 зозащитного троса 7, а вторыми концами — к анкерам 6 оттяжек 5 крайних фаз А, С. Переход может быть снабжен вторыми дополнительными оттяжками 13, 40

14 и дополнительными анкерами 15, 16, установленными со стороны перехода аналогично основным, первым дополнительным оттяжкам 5, 11, 12 и основным анкерам 6. Опоры под крайние фа45 зы испытывают нагрузку только от этих проводов, а опоры под средней фазой испытывают нагрузку от провода этой фазы и дополнительно от троса, но эта опора раскреплена оттяжками

50 не только в продольном, но и в поперечном направлении, что обеспечивает

14зобретение относится к электроэнергии, а более конкретно к пеРеходам воздушных линий электропередачи через препятствия.

Цель изобретения — снижение материалоемкости и повышение надежности при выполнении линии на напряжение

35 кВ и выше.

На фиг. 1 изображен переход линии электропередачи через препятствие, общий вид в профиль; на фиг, 2 то же, вид в плане; на фиг. 3 — то же, вариант перехода с установкой анкеров со стороны перехода.

Переход линии электропередачи через препятствие i содержит опоры 2

4 под каждую фазу провода с обеих сторон препятствия 1, основные оттяжки 5, закрепленные первым концом к стволу опор 2 — 4 у места подвески провода, а вторым — к основным анкерам 6, установленным со стороны смежных пролетов.

Формула изобретения нительными анкерами, установленными со стороны перехода аналогично основным, первым дополнительным оттяжкам и основным анкерам.

1220038

Составитель Л.Январева

Редактор И.Савко Техред И; Гайдош Корректор Л.Патай

Заказ 1327/56 Тираж 612 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r.Óæãoðîä, ул.Проектная, 4
