Реферат



И 122073

Класс 81е, 104

СССР

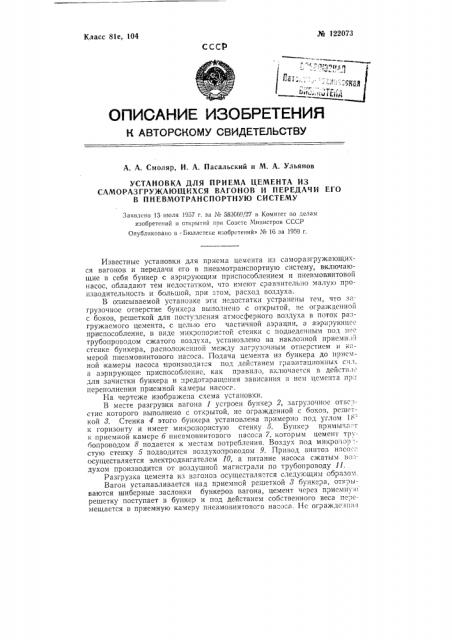

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. А. Смоляр, И. А. Пасальский и М. А. Ульянов

УСТАНОВКА ДЛЯ ПРИЕМА ЦЕМЕНТА ИЗ

САМОРАЗГРУЖАК)ЩИХСЯ ВАГОНОВ И ПЕРЕДАЧ И ЕГО

В ПНЕВМОТРАНСПОРТНУЮ СИСТЕМУ

Заявлено 3 итолп 1957 г. за № 583G69/27 в Комитет по делам изобретений и открытий ппп Совете Министров СССР

Опубликовано в Бюллетене изобретений» № 16 за 1959 г.

Известные установки для приема цемента из саморазгружающихся вагонов и передачи его в пневмотранспортную систему, включающие в себя бункер с аэрирующим приспособлением и пневмовинтовой насос, обладают тем недостатком, что имеют сравчитсльло малую производительность и большой, лри =.-том, расход воздуха.

В описываемой устанозке эти недостатки устранены тем, что загрузочное отверстие бункера выполнено с открытой, ис огражденной с боков, решеткой для поступления атмосферного воздуха в поток разгружаемого цемента, с целью его частичной аэрации, а аэрируюшсс приспособление, в виде микролористой стенки с подведенным под лес трубопроводом сжатого воздуха, установлено на наклонной приемной стенке бункера, расположенной между заг зузочным отверстием н камерой пневмовинтового насоса. Подача цемента из бункера до приемной камеры насоса производится под действием гравитационных сил, а аэрирующее приспособление, как правило, включается в действие для зачистки бункера и предотзращсния зависания в нем цемента лр;. переполнении приемной камеры насос.".

На чертеже изображена схема установки.

В месте разгрузки вагона 1 устроен бункез 2, загрузочное отверстие которого выполнено с открытой, не огражденной с боков, рсшсткой 8. Стенка 4 этого бункера установлена примерно под углом 19 к горизонту и имеет микропористую стенку 5. Ьулкср примыкает к приемной камере б пневмовинтового пасоса 7, которым цемент трубопроводом 8 подается к местам потребления. Воздух под микро-:гор .— стую стенку 5 подводится воздухолроводом 9. Привод винтов насо:. осуществляется электродвигателем 10, а питание насоса сжатым воздухом производится от воздушной магистрали ло трубопроводу II.

Разгрузка цемента из вагоноз осуществляется следующим образом.

Вагон устанавливается над приемной решеткой 8 б) 11кера, открываются шиберные заслонки бункеров вагона, цемент через приемну о решетку поступает в бункер и под действием собственного веса лезсмещается в приемную камеру пневмовинтового насоса. Ис ограждс.шая № 122073 с боков и сверху решетка загруженного отверстия бункера обеспечивает аэрацию цемента атмосферным воздухом, в силу чего основная масса цемента перемещается в приемную камеру насоса под действием гравитационных сил.

Аэрирующее приспособление, установленное на наклонной стенке бункера, служит для зачистки бункера и предотвращает зависание цемента в бункере при переполнении приемной камеры пневмовинтового насоса.

Предмет изобретения

Комитет по делам изобретений и открытий при Ссвете Минисвров СССР

Рсда к тор Н. С. Кутаф и на Гр. 272

Подп. к псч. 2.XII-59 г.

Тираж 520 Цена 25 коп.

Информационно-издательский отдел.

Об ьсм 0,17 и, л. Зак. 9573 игографин Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Установка для приема цемента из саморазгружающихся вагонов и передачи его в пневмотранспортную систему, включающая в себ.. бункер с аэрирующим приспособлением и пневмовинтовой насос, отли а ю щ а яс я тем, что, с целью интенсификации перемещения цемента, загрузочное отверстие бункера выполнено с открытой, не огражденной с боков, решеткой для поступления атмосферного воздуха в поток разгружаемого цемента, с целью его частичной аэрации, а аэрирующее приспособление, в виде микропористой стенки с подведенным под нее трубопроводом сжатого воздуха, установлено на наклонной приемной стенке бункера, расположенной между загрузочным отверстием и камерой пневмови тового насоса.
