Реферат



СОЮЗ СОВЕТСКИХ

C0LIHAJ1HCTI+IECHHX

РЕСПУБЛИК

ÄÄSUÄÄ1220872 (51)4 В 23 В 31 20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ : . —

Йф ч

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3718407/25-08 (22) 02,04.84 (46) 30.03.86. Бюл. М- 12 (71) Азербайджанский политехнический институт им. Ч.Ильдрыма (72) Н.М,Расулов и С.А.Гафаров (53) 621.941.3(088.8) (56) Авторское свидетельство СССР

1I 906644, кл. В 23 В 31/20, 1980. (54)(57) ЗАЖИМНОЕ УСТРОЙСТВО, в подшипниках корпуса которого установлен шпиндель с зубчатой шестерней и размещенной в нем двусторонней: цангой, контактирующей с коническими втулками, закрепленными на поршнях, установленных в отверстиях корпуса, о т л и ч а ю щ е е с я тем, что, с целью повышения точности закрепления, оно снабжено диском с отверстиями, а шпиндель выполнен составным из двух полушпинделей с торцовыми пазами, между которыми закреплена шестерня, при этом диск установлен в средней части полости шестерни и жестко соединен цангой.

1220872

Составитель Л.Ярхо

Редактор Н.Слободяник Техред И.Верес Корректор В.Бутяга

Заказ 1525/15 Тираж 1001 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r.Óêãîðîä, ул.Проектная, 4

Изобретение относится к металлообработке и может быть использовано при обработке с двух сторон вращающихся заготовок.

Цель изобретения - повышение точности закрепления заготовок посредством повышения центрирования заготовки.

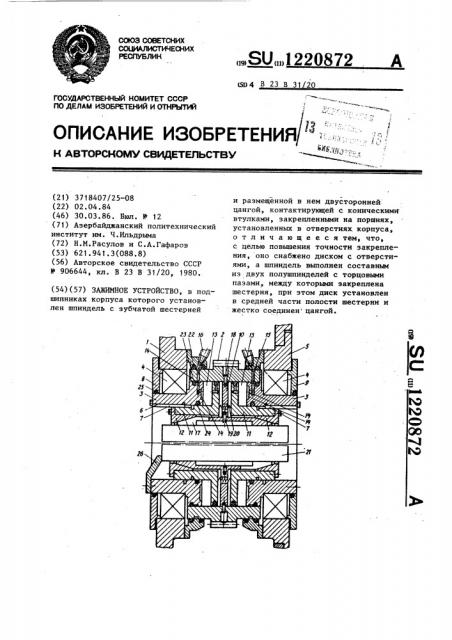

На чертеже представлено зажимное устройство, общий вид.

Зажимное устройство состоит из установленного в корпусе 1 шпинделя, выполненного составным и содержащим полую зубчатую шестерню 2, закрепленную в торцовых пазах левого и правого полушпинделей 3, которые ,установлены в подшипниках 4, один из которых установлен в крышке 5, а другой — в корпусе 1. В пазах 6 полушпинделей 3 установлены шпонки

7 для передачи крутящего момента.

Подшипники 4 закреплены в осевом направлении крышками 8 и 9.

Во внутренней полости зубчатой шестерни 2 размещены диск 10, левый и правый поршни 11, на которых закреплены конические втулки 12. Поршни 11, соприкасаясь своей первой ступенью с внутренней поверхностью зубчатой шестерни 2 и наружной поверхностью второй ступени с внутренними поверхностями полушпинделей 3, образуют левую и правую цилиндрические полости 13 для заполнения сжатого воздуха, проходящего через систему отверстий 14, кольцевые канавки 15 и штуцеры 16. Внутри диска 10 установлена двусторонняя цанга 17.

Для предотвращения осевого перемещения диска 10 и цанги 17 относительно зубчатой шестерни 2 установлены винты 18 и 19. В отверстия диска 10 установлены пружины 20 для перемещения поршней 11 в исходное положение и освобождения заготовки

21 от зажима.

Устройство снабжено уплотнительны10 ми кольцами 22, 23, 24, 25 и упором

26, прикрепленным к торцу левого полушпинделя 3.

Устройство работает следующим образом.

После предварительной наладки винтами 18 и 19 диска 10 заготовка

21 устанавливается в двусторонней цанге 17 до упора 26, затем в цилиндрические полости 13 через штуцеры

16, кольцевые канавки 15 и систему отверстий 14 подают сжатый воздух под действием которого поршни 11 перемещаются навстречу друг другу, сжимая коническими втулками 12 лепестки двусторонней цанги 17 а они, в свою очередь, закрепляют заготовку 21.

30 Заготовка 21 получает вращение через зубчатую шестерню 2, коробку скоростей от электродвигателя (не показаны). Вращение зубчатой шестерни 2 передается на заготовку 21 с помощью жестко закрепленных с ней полушпинделей 3. Разжатие заготовки

21 осуществляется в обратной после довательности, !
