Способ нарезания зубьев колеса червячной цилиндрической передачи

Способ нарезания зубьев колеса червячной цилиндрической передачи

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (59 4 В 23 F 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGXOMY СВИДЕТЕЛЬСТВУ

« ° C

3,,1 ь

2(d, 4g ДУ 2 П ) где А а, ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 3821335/25-08 (22) 23 ° 10.84 (46) 30.03.86. Бюл. N 12 (72) Г.С.Петухов (53) 621.98.042:621.833(088 ° 8) (56) Авторское свидетельство СССР

У 251353, кл. В 23 F 11/00, 1967. (54)(57) СПОСОБ НАРЕЗАНИЯ ЗУБЬЕВ

КОЛЕСА ЧЕРВЯЧНОЙ ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧИ инструмента в виде фрезы при измененном по сравнению с червячной передачей межосевом расстоянии, отличающийся тем, что, с целью локализации пятна контакта на выходной стороне зуба колеса и улучшения плавности зацепления за счет создания масляного клина в этой зоне, нарезание червячного коле

„„Я0„„122О894 А полняют при межосевом расстоянии, равном межосевое расстояние в обработке; межосевое расстояние в передаче; делительный диаметр червяка; число винтов червяка; модуль зацепления; увеличение угла наклона зубьев червячного колеса принимают в пределах от до 0-20

2089 4

А = аи -6aM, где d< делительный диаметр чер.вяка; чи сло винто в черв як а; модуль зацепления, увеличение угла наклона зубьев червячного колеса, выбираемое в пределах от

0-15 до 0-20

Zq

Ь

Составитель И. Кузнецова

Редактор M.Áàíäóðà Техред И.Верес Корректор А.Обручар

Заказ 1526/16 Тираж 1001 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

4 12

Изобретение относится к металлообработке и может найти применение при нарезании червячных колес многозаходных крупномодульных передач.

Цель из обр ет ения — локализация пятна контакта на выходной стороне зуба колеса и улучшение плавности зацепления путем создания демпфирующего масляного клина в этой зоне.

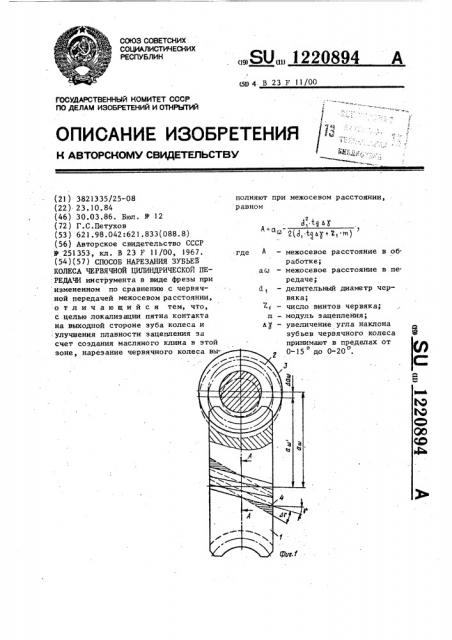

На фиг.1 показано положение фрезы относительно червячного колеса; на фиг.2 — сечение А-А на фиг.1.

Изготовление червячного колеса

1 фрезой 2 производят следующим образом.

Рассчитывают величину уменьшения межосевого расстояния по формуле г

dq Ь

2 2(d,hg+ К, m) Изменение угла наклона зуба чер„вячного колеса в сторону увеличения о 0 в пределах от 0-15 до 0-20 при боковых зазорах, отвечающих требовани- ям ГОСТ 3675-81 для передач ст.7-7-7,. позволяет иметь удовлетворительные нормы виброакустических характеристик (ВАХ), плавности, а также удовлетворительную нагрузочную способность.

Фреза 2 устанавливается на межосевое расстояние, равное где аб) — межосевое расстояние в передаче .

10 После зубообработки зубья червячного колеса 1 на его целительном диаметре будут иметь угол наклона на величину h./ больше, чем угол наклона 11" винтовой линии на делительной .

15 поверхности сопряженного червяка.

После установки червяка 3 с червячным колесом в корпусе передачи с рассчетным межосевым расстоянием аИ, пятно контакта будет располагать20 ся на выходной стороне зуба червячного колеса, а увеличенный угол наклона зуба червячного колеса позволит получить масляный клин 4 в этой зоне (заштриховано на фиг.1), создаю25 щий демпфирующий эффект, который положительно скажется на виброакустических характеристиках передачи.

Использование предлагаемого способа позволяет стабильно управлять

gp расположением пятна контакта в требуемой зоне, что снижает трудоемкость слесарно-сборочных работ, а эффект демпфирования масляного клина позволяет улучшить плавность зацепления передачи, что способствует снижению

35 трудоемкости при доводке червячных .передач до требуемых норм виброактивности
