СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,. SU „„1221090 (5D 4 В 65 G 17 36 17 42 ..- .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

1Я

Ю

CO сО

CO (Оие.!

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1167118 (21) 3735260/27-03 (22) 29.04.84 (46) 30.03.86. Бюл. № 12 (71) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт сельскохозяйственного машиностроения им. В. 11. Горячкина (72) А. М. Борисов и Н. А. Ревенко (53) 621.867.1(088.8) (56) Авторское свидетельство СССР № 1167118, кл. В 65 G 17/12, 1979. (54) (57) 1. КОВШОВЫЙ ЭЛЕВАТОР по авт. св. № 1167118, отличающийся тем, что, с целью повышения надежности транспортирования груза, он снабжен отрезками гибких лент, закрепленными концами на соседних ковшах и расположенными в промежутках между ними, а барабаны выполнены с ребордами, охватывающими с боков тяговый орган с ковшами.

2. Элеватор по п. 1, отличающийся тем, что отрезки гибких лент одними концами закреплены жестко, а другими — шарнирно.

3. Элеватор по п. 1, отличающийся тем, что отрезки гибких лент выполнены с шириной, равной ширине ковша.

4. Элеватор по пп. 1 и 2, отличающийся тем, что шарнирные соединения отрезков гибких лент с ковшами расположены за кромками реборд барабанов.

1221090

A-A

Изобретение относится к промышленному транспорту, а именно к ковшовым элеваторам.

Цель изобретения — повышение надежности транспортирования груза.

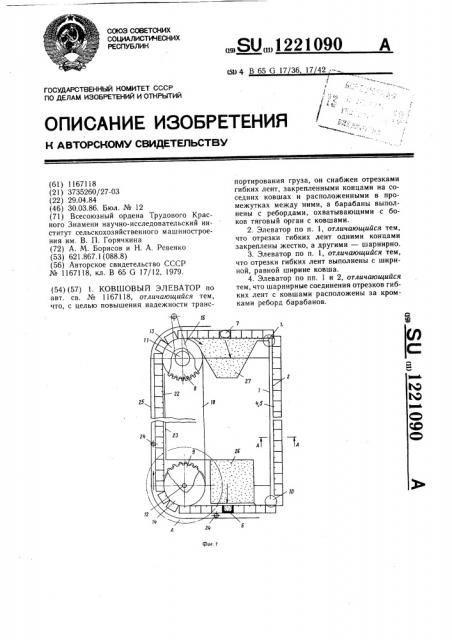

На фиг. 1 изображен элеватор, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — барабан, огибаемый ковшами; на фиг. 4 — барабан с лентой; на фиг. 5— соединение ковшей отрезками гибких лент.

Ковшовый элеватор содержит раму 1, на которой смонтирован бесконечный тяговый орган 2, образующий замкнутый контур, выполненный, например, из двух цепей

3, к которым прикреплены в двух точках

4 и 5 прямоугольные ковши 6 с отверстиями 7, обращенными внутрь замкнутого контура. Цепи 3 установлены на приводных

8, натяжных 9 и отклоняющих 10 звездоч-, ках. Приводные 8 и натяжные 9 звездочки посажены на соответственно приводной 11 и натяжной 12 валы, имеющие цилиндрические барабаны 13 и 14 с ребордами 15 на торцах.

Приводные звездочки 8 посредством цепной передачи 16 соединены с механизмом привода !7. На барабаны 13 и 14, расположенные один под другим, опирается удерживающий контур 8, образованный бесконечно замкнутой лентой, прикрывающей отверстие 7 в ковшах 6 во время нахождения последних на восходящей ветви элеватора, что предохраняет транспортируемый материал от просыпания.

Поверхности барабанов 13 и 14 выполнены цилиндрическими. Чтобы не допустить просыпания материала при заполнении ковшей и при огибании ими барабанов 13 и 14 соседние ковши 6 соединены между собой отрезками гибких лент 19. Отрезки гибких лент 19 на одном ковше 6 закреплены жестко пластиной 20, а на сопряженном — шарнирно при помощи шпильки (прутка) 21.

Рабочий участок 22 удерживающего контура 18 бесконечно замкнутой ленты контактирует с ковшами 6 на восходящей ветви элеватора. Помимо барабанов 13 и 14

1О

25 зо

40 он опирается также на плиту 23. С наружной стороны ковши 6 снабжены роликами 24, перекатывающимися по направляющей 25, укрепленной на раме 1 и расположенной снаружи удерживающего контура 18 напротив рабочего участка 22 удерживающего контура 18. Расстояние между роликами 24 выбирается из условия обеспечения плотного прилегания рабочего участка 22 удерживающего контура 18 к отверстиям 7 ковшей 6.

Для этого направляющая 25 может быть выполнена подпружиненной или регулируемой в направлении к рабочему участку 22 удерживающего контура 18. Внутри контура, образованного тяговым органом 2, установлены самотечные бункеры 26 и 27 загрузочного и выгрузного устройств.

Элеватор работает следующим образом.

Материал через загрузочный самотечный бункер 26 поступает в ковши 6, перемещающиеся н а горизонтальном участке. Оптимальный коэффициент заполнения достигается путем изменения величины загрузочного отверстия бункера. При подходе ковша 6 к барабану 14 верхняя открытая часть ковша 6 в точках крепления его к тяговому органу 2 соприкасается с удерживающимся контуром 18 — бесконечно замкнутой лентой. При небольшой линейной скорости перемещения ковшей 6 на криволинейном участке часть материала из движущегося впереди ковша 6 может пересыпаться в следующий ковш 6 по отрезкам гибких лент 19.

От бокового пересыпания материал удерживается ребордами 15 барабана 14. Так как ковши 6 перемещаются, соприкасаясь с цилиндрическим барабаном, то они на вертикальном участке плотно прилегают к ленте ввиду наличия роликов 24, перекатывающихся по направляющей 25. При переходе ковшей 6 через верхний барабан 13 ковши 6 продолжают движение в горизонтальном направлении, а лента убегает вниз, открывая отверстие 7 ковша 6. При движении ковшей

6 по верхнему участку контура содержимое ковшей 6 под собственным весом высыпается в разгрузочный бункер 27.

1221090

Фиг. 5
