Смазка "скан" для волочения металлов
Иллюстрации
Показать всеРеферат
Смазка для волочения металлов, содержащая натриевое мьшо жирных кислот , отличающаяся тем. что, с целью повышения адгезионных и антифрикционных свойств, смазка дополнительно содержит полиоксиалюминийацилаты, неомыляемые продукты окисления парафиновых углеводородов, воду и в качестве натриевого мыла жирных кислот натриевое мьшо синтетических жирных кислот фракции С - Cq при следующем соотношении компонентов, мас.%: Натриевое мыло синте тиче ских жирных кислот фракции С - С,77,8-87,5 По ли о к си ал юминийацилаты 11,7-20,1 Неомьшяем)1е продукты окисления парафиновых углеводородов0 ,6-1,7 Вода Остальное IN9 Ю to СО

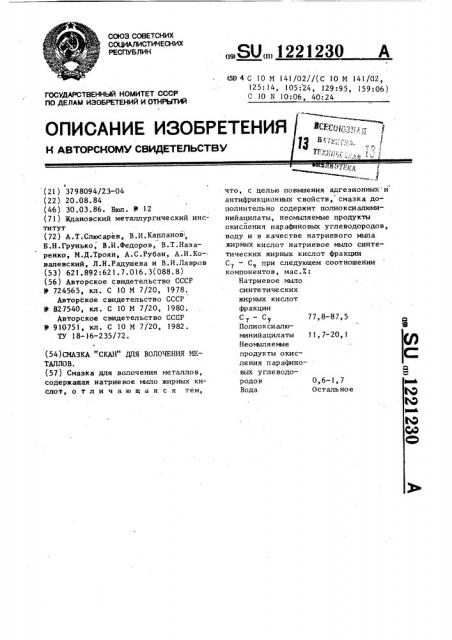

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
Ц! 1
Ф жирных кислот фракции
Ст- С
Полиоксиалюминийацилаты
Неопыляемые
77,8-87,5
11 7-20,1 продукты окисления парафиновых углеводородов
Вода
0,6-1, 7
Остальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 37 9 8094/23-04 (22) 20.08.84 (46) 30.03.86. Бюл. У 12 (71) Ждановский металлургический институт (72) А.Т.Слюсарев, В.И.Капланов
Б.Н.Грунько, В.И.Федоров, В.Т.Назаренко, М.Д.Троян, А.С.Рубан, А.И.Ко-: валевский, Л.Н.Радушева и В.И.Лавров (53) 621.892 .621.7.016 ° 3(088.8) (56) Авторское свидетельство СССР
У 724565, кл. С 10 M 7/20, 1978.
Авторское свидетельство СССР
У 827540, кл. С 10 М 7/20, 1980.
Авторское свидетельство СССР
9.910751, кл. С 10 М 7/20, 1982.
ТУ 18-16-235/72. (54)смАзкА "скАн" для воЛОЧКНия МеТАЛЛОВ. (57) Смазка для волочения металлов, содержащая натриевое мыло жирных кислот, отличающаяся тем, „„SU„„1221230 (59 4 С 10 М 141/02//(C !0 М 14! /02
125: 14, 105:24, 129:95, !59:06)
С 10N 1006 4024 что, с целью повышения адгеэионных и антифрикционных свойств, смазка дополнительно содержит полиоксиалюминийацилаты, неомыляемые продукты окисления парафиновых углеводородов, воду и в качестве натриевого мыла жирных кислот натриевое мыло синтетических жирных кислот фракции
С вЂ” С при следующем соотношении компонентов, мас.X:
Натриевое мыло синте тиче ских
21230
Э .Содержание компонента, мас.7
Состав
Вода
Не омыля еНатрие вые мыла СИК фракции
С, — С9 °
Полиоксиалюминийацилаты мые продукты окисления
9,8
89,5
0,5
До IOO
До 100
До IOO
До 100
До 100
87,5
0,6
11,7
83,0
1,3
15,5
77,8
20,!
1,7
76,0
21,7
2,1
1 !г
Изобретение относится к смазочным составам для холодной обработки мегаллов давлением, в частности для волочения металлов.
Целью изобретения является повышение адгезионных и антифрикционных свойств смазки.
Для приготовления составов смазок использовали синтетические .жирные кислоты (СИК) фракции C > — Сэ ГОСТ 23239-78, кубовый остаток СЖК С, и выше ГОСТ 8622-57, едкий натр, алюминиевую стружку.
Смазку готовят следующим образом.
Алюминиевую стружку растворяют в
207-ном растворе едкого натра. Растворение необходимо проводить осторожно небольшими порциями из — за бурного протекания реакции. Нерастворив.шийся осадок отфильтровывают, промывают и удаляют.
Затем синтетические жирные кисло ) ты фракции С 7 — С вместе с кубовым остатком СЖК C !и выше и находящимися в них неомыляемыми продуктами окисления парафиновых углеводородов смешивают при 90 С с мешалкой, куда сначала приливают раствор едкого
Полученные образцы смазок были испытаны при волочении образцов стальной проволоки иэ стали СВ08А.
Волока ВК-6 закреплена в неподвижной траверзе разрывной машины. Шкала машины оттарирована по динамометру
ДПУ 02-2.Образцы проволоки без под— смазочного покрытия и окалины обезжирены ацетоном. Волоку перед каждым новым составом смазки также промывают ацетоном. Показания силы вонатра, а затем раствор приготовленного ранее алюмината натрия. Смесь перемешивают.при 90 С до полного о протекания реакции нейтрализации кислотой и образования полиоксиалюминийацилатов следующей формулы
0 0
11 ((R-c-о- Е-(О-а 1„-0-А8-О-С-R
О О
I I
C =Q C--0
1 i !
1 II R
f5 где n > 2, à R — углеводородный радиKBJI С H выше.
Конец реакции определяют замеряя рН водной вытяжки, которая должна быть 7-8.
Полученную массу, состоящую иэ полиоксиалюминийацилатов, натриевых солей СЖК фракции Ст — С9, неомыляемых продуктов окисления парафиновых углеводородов и воды, сушат в
25 сушильных башнях.
По описанной технологии были получены следующие образцы смазок (табл. 1).
Таблица !
1 лочения снимались со шкалы визуально через каждые 15 с. Скорость волочения 50 мм/мин.
Было испытано по десять образцов проволоки с каждым составом опытных смазок (т.е. с 1-5). Начальный диаметр проволоки 5,0 мм. Испытания смазок 1-5 проводили в сравнении с прототипом (состав 6).
Средняя сила волочения Р „, Н в составах следующая, Н: 1 5I67;
1221230
Протянуто
Состав проволоки, т
Обрыв- Расход ность, смазки, шт./т кг/т.
Расход волок общий, шт. удельный, шт./т
0,43 0,28
255
0,078
0,66
0,32
183
0,14
Таблица 3
Обрывность по маршруту, щт.
Состав
Итого обрывов шт, 3
255
14. 26 22 23 15 8
108
20 25 19 9
183
18 19
Составитель Е.Пономарева
Техред Г.Гербер Корректор М. Самборская
Редактор M.Håäoëóæåíêî
Заказ 1551/33 Тираж 482
ВНИИПИ Государственного комитета СССР по Делам изобретейий и открытий
113035, Москва, И-35, Раушская наб., д. 4/5
Подписное
Филиал ППН "Патент", r. Ужгород, ул. Проектная, 4
2 5065; 3 5024; 4 5107; 5 5173;
6 5153.
Как видно из табл.2, предлагаемые образцы смазок "СКАН" обеспечивают наиболее высокие антифрикционные и адгезионные свойства. Из ис-, пытываемых образцов смазок оптималь— ным является состав 3.
Дополнительно были проведены испытания смазок составов 3 и 6 при волочении патентированной заготовки
При этом к оличе с тв о о ст а то чной опытной смазки на проволоке составило 0,93-0,98 г/м, а мыльного порошка 1,1-1,7 г/м
Как показали испытания,предлагаемая смазка СКА.- имеет лучшие водиаметром 5,7 мм из стали 70 с б
1090 ИПа на стане 2500/6 со скоростью 460 м/мин.
При испытании фиксировали среднюю выработку стана, расход волок, обрывность проволоки, толщину. смазочной пленки по маршруту волочения, отмечалось поведение смазки при за-. хвате проволокой, дымление.
1О Результаты исследования приведены в табл.2 и 3.
Таблица 2 лочильные свойства: удельный расход
35 волок почти в два раза меньше, снизился расход смазки, уменьшилась на
207. обрывно с ть.
